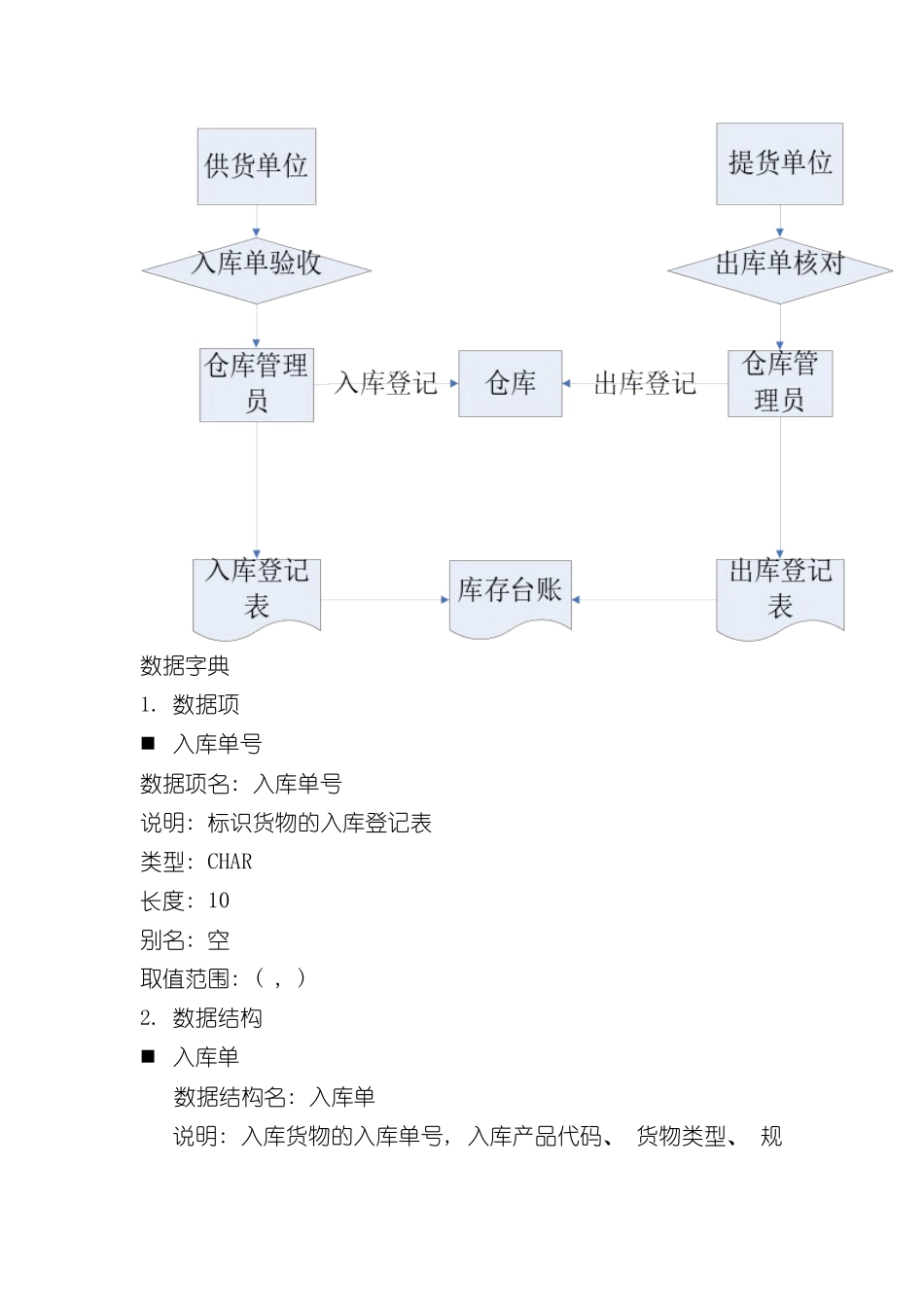

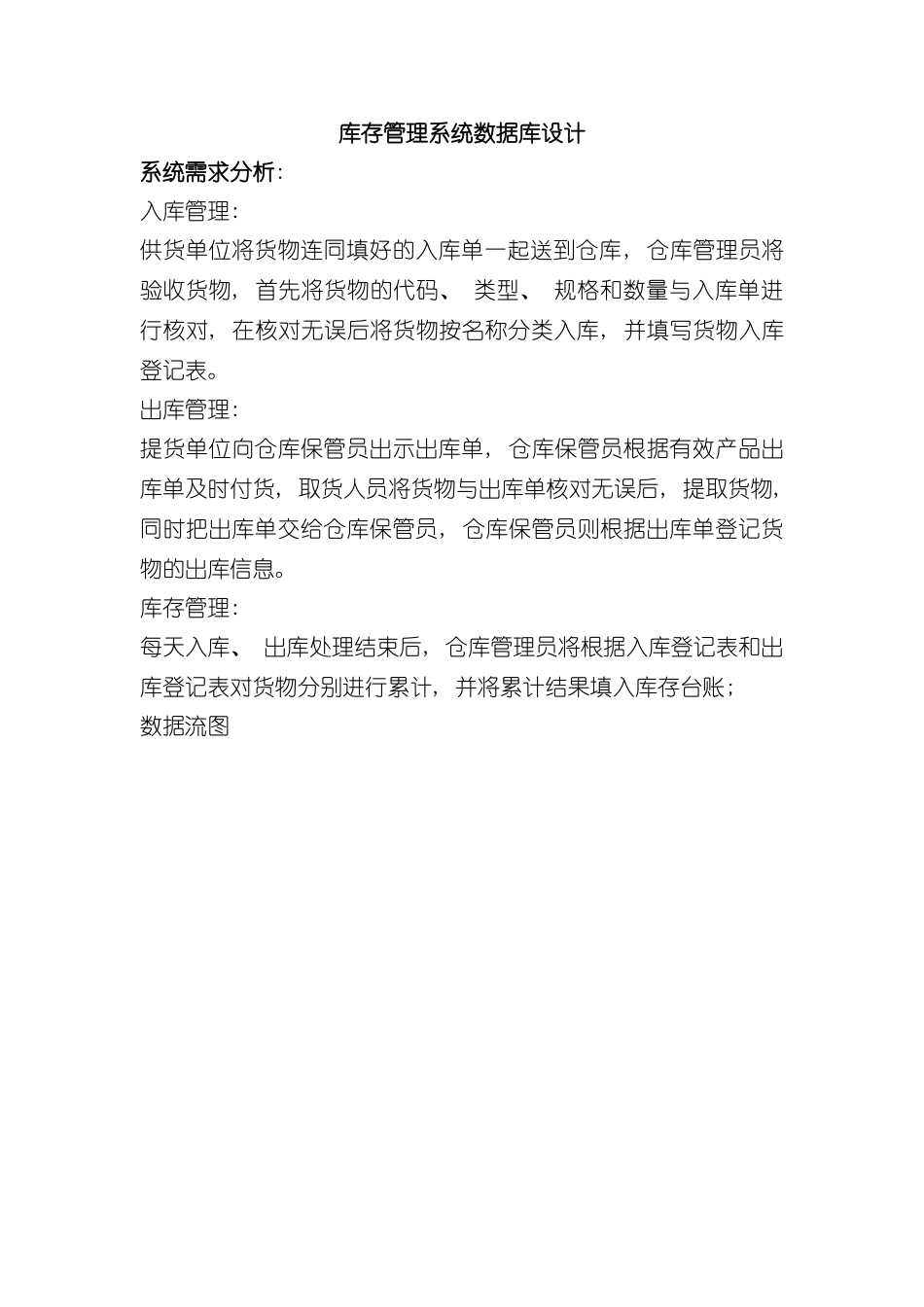

库存管理系统数据库设计系统需求分析: 入库管理: 供货单位将货物连同填好的入库单一起送到仓库, 仓库管理员将验收货物, 首先将货物的代码、 类型、 规格和数量与入库单进行核对, 在核对无误后将货物按名称分类入库, 并填写货物入库登记表。出库管理: 提货单位向仓库保管员出示出库单, 仓库保管员根据有效产品出库单及时付货, 取货人员将货物与出库单核对无误后, 提取货物, 同时把出库单交给仓库保管员, 仓库保管员则根据出库单登记货物的出库信息。库存管理: 每天入库、 出库处理结束后, 仓库管理员将根据入库登记表和出库登记表对货物分别进行累计, 并将累计结果填入库存台账; 数据流图数据字典1. 数据项 入库单号数据项名: 入库单号说明: 标识货物的入库登记表类型: CHAR长度: 10别名: 空取值范围: ( , ) 2. 数据结构 入库单数据结构名: 入库单说明: 入库货物的入库单号, 入库产品代码、 货物类型、 规格和数量。组成: 入库单号, 入库产品代码、 货物类型、 规格和数量 3. 数据流 入库登记数据流名: 入库登记说 明: 货物连同填好的入库单一起送到仓库时, 仓库管理员依据入库单验收产品, 在核对无误后将产品按名称分类入库, 同时对入库的货物做登记, 以便于仓库的管理。数据流来源: 仓库管理员数据流去向: 货物数据结构: 入库登记表数据结构名: 入库登记表说明: 入库货物的入库单号, 入库产品代码, 入库数量, 入库时间等组成: 入库日期、 入库单号、 货物编码、 数量、 进货价、 总额、 已付货款、 供货单位编码、 供货单位、 经办人编码、 经办人、 增值税率、 备注4. 数据存储 入库登记表数据存储名: 入库登记表说 明: 入库货物验收经过而且入库后, 仓库管理员要根据入库货物的入库日期,入库单号,货物编号, 数量, 总额, 供货单位号码, 供货单位名称, 仓库管理员编号, 备注等信息生成入库登记表。输入数据流: 生成入库登记表输出数据流: 生成库存台账组成: 入库日期,入库单号,货物编号, 数量, 总额, 供货单位号码, 供货单位名称, 仓库管理员编号, 备注存取频度: 平均每天处理一次。存取方式; 随机存取5. 处理过程 入库单验收数据流名: 入库单验收说 明: 货物连同填好的入库单一起送到仓库时, 仓库管理员依据入库单验收产品, 在核对无误后将产品按名称分类入库。数据流来源: 供货单位数据流去向: 仓库管理员数据结构: 入库...
