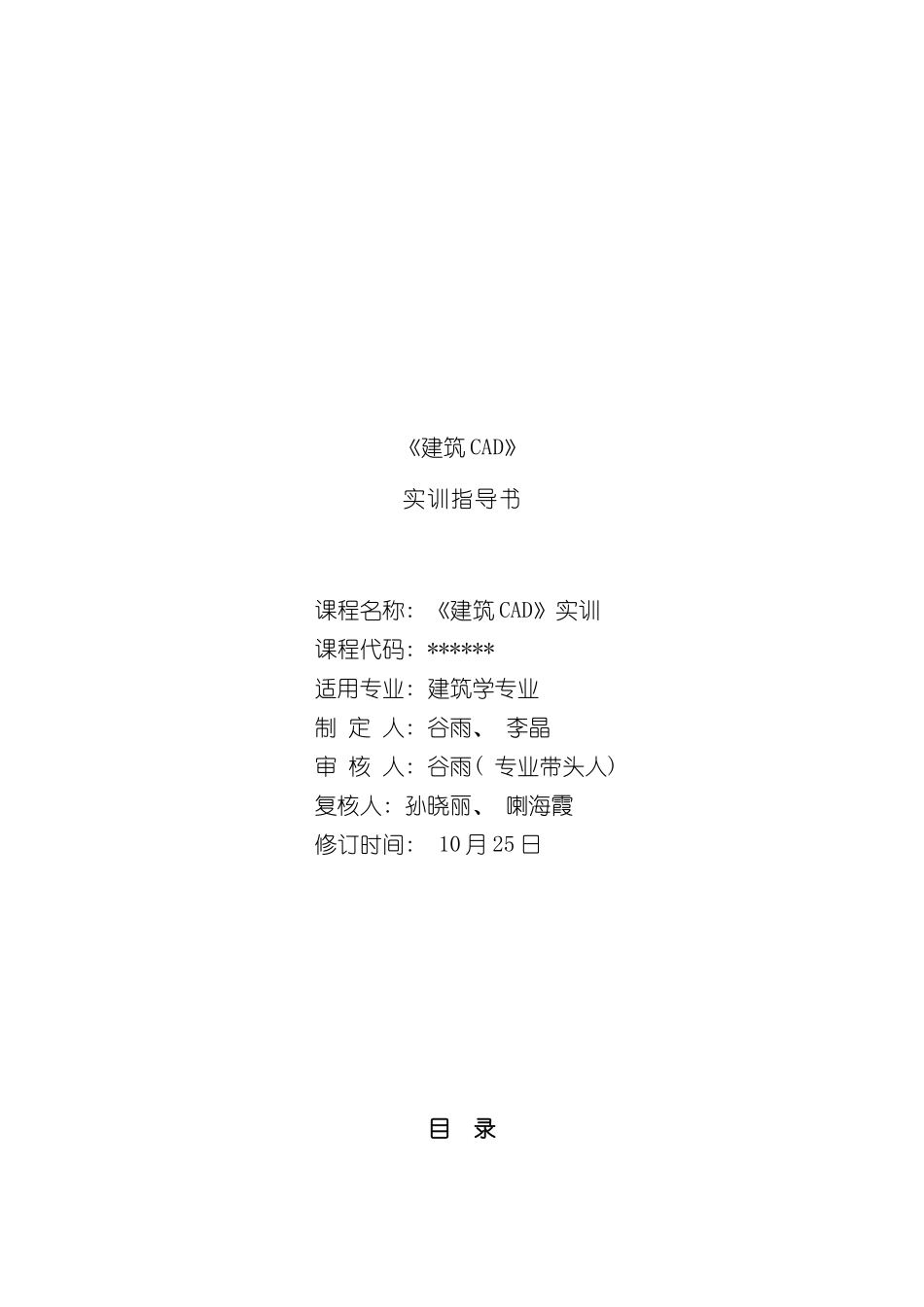

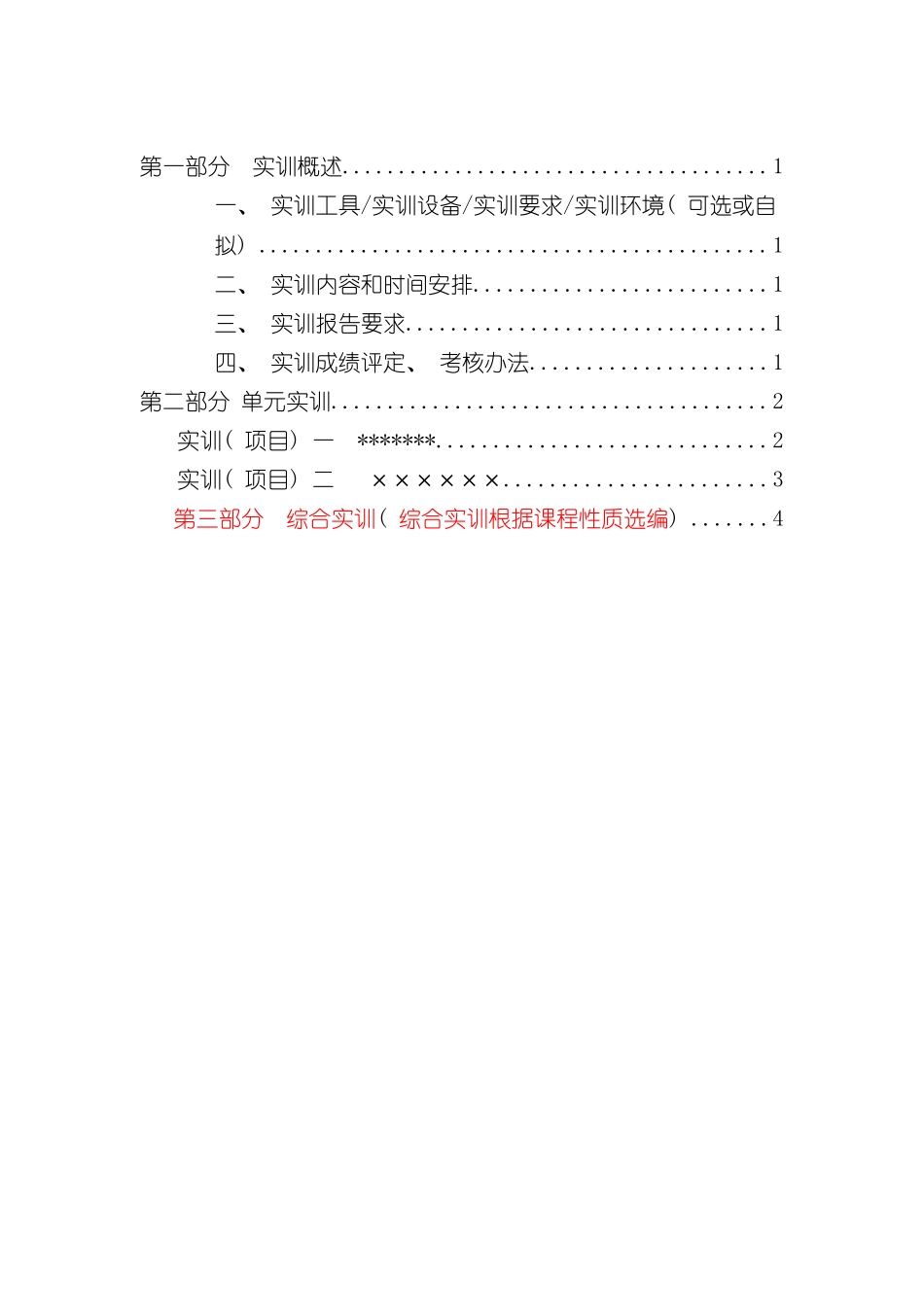

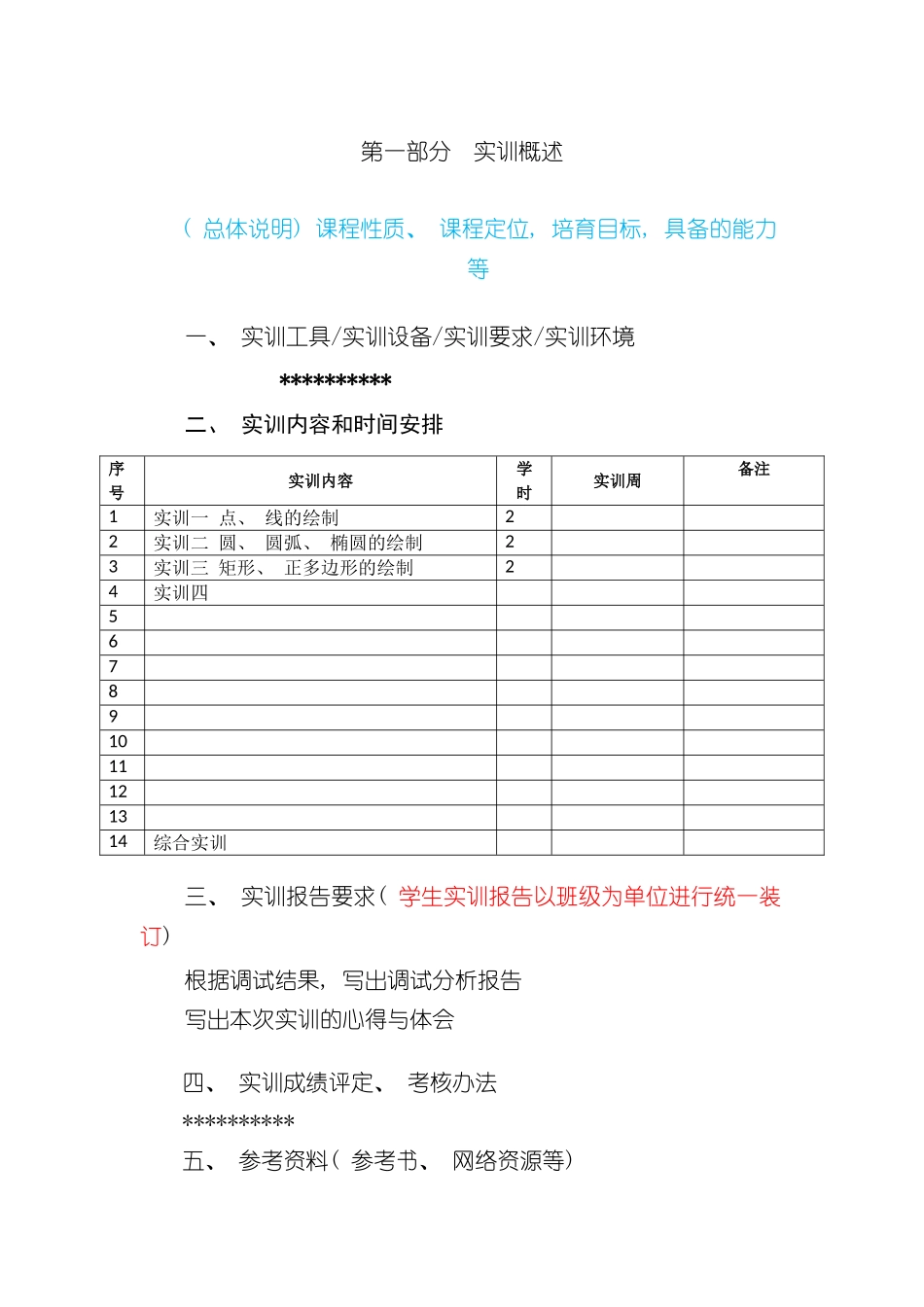

《建筑 CAD》实训指导书课程名称: 《建筑 CAD》实训课程代码: ******适用专业: 建筑学专业制 定 人: 谷雨、 李晶审 核 人: 谷雨( 专业带头人) 复核人: 孙晓丽、 喇海霞修订时间: 10 月 25 日目 录第一部分 实训概述......................................1一、 实训工具/实训设备/实训要求/实训环境( 可选或自拟) .............................................1二、 实训内容和时间安排..........................1三、 实训报告要求................................1四、 实训成绩评定、 考核办法.....................1第二部分 单元实训.......................................2实训( 项目) 一 *******.............................2实训( 项目) 二 ××××××.......................3第三部分 综合实训( 综合实训根据课程性质选编) .......4第一部分 实训概述( 总体说明) 课程性质、 课程定位, 培育目标, 具备的能力等一、 实训工具/实训设备/实训要求/实训环境**********二、 实训内容和时间安排序号 实训内容学时实训周备注1实训一 点、 线的绘制22实训二 圆、 圆弧、 椭圆的绘制23实训三 矩形、 正多边形的绘制24实训四 567891011121314综合实训三、 实训报告要求( 学生实训报告以班级为单位进行统一装订) 根据调试结果, 写出调试分析报告写出本次实训的心得与体会四、 实训成绩评定、 考核办法**********五、 参考资料( 参考书、 网络资源等) **********实训一 点、 线的绘制一、 实训目的经过本次实训课程, 使同学们掌握 AutoCAD 二维基本绘图命令点、 直线的使用方法及技巧。二、 知识要点1．掌握点命令的基本操作, 能够利用定数等分和定距等分作图。2. 掌握直线命令的基本操作, 能够结合坐标绘制图样。三、 素材准备( 可选) *********************************四、 实训内容1、 点命令的基本操作( 1) 设置点样式: DDPTYPE( 2) 单点: PO( 3) 多点: 工具栏”点”按钮( 4) 绘制定数等分点: 执行 DIV 命令2、 直线命令的基本操作绘制直线A 命令: LB 单击”绘图”工具栏上的(直线)按钮C 选择”绘图”|”直线”命令五、 实训步骤练习一: 绘制图 1命令: L 指定第一点: 40, 20依次指定下一点 140,80,30,60,30, 50,20指定下一点或【放弃( U) 】: @-20, -20依次指定下一点: 20,30,20指定下一点或【闭合( C) ／放...
