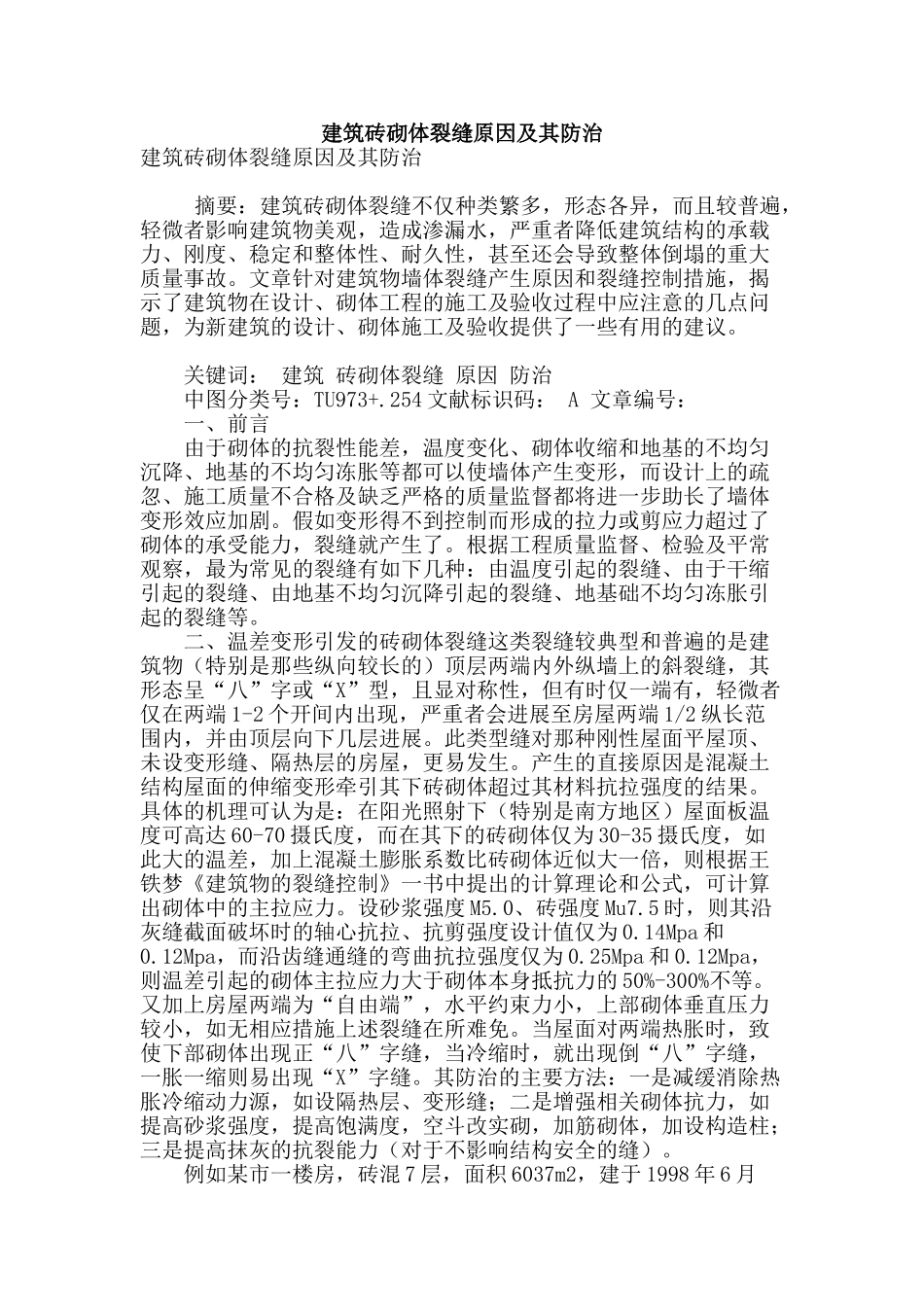

建筑砖砌体裂缝原因及其防治建筑砖砌体裂缝原因及其防治 摘要：建筑砖砌体裂缝不仅种类繁多，形态各异，而且较普遍，轻微者影响建筑物美观，造成渗漏水，严重者降低建筑结构的承载力、刚度、稳定和整体性、耐久性，甚至还会导致整体倒塌的重大质量事故。文章针对建筑物墙体裂缝产生原因和裂缝控制措施，揭示了建筑物在设计、砌体工程的施工及验收过程中应注意的几点问题，为新建筑的设计、砌体施工及验收提供了一些有用的建议。 关键词： 建筑 砖砌体裂缝 原因 防治 中图分类号：TU973+.254 文献标识码： A 文章编号： 一、前言 由于砌体的抗裂性能差，温度变化、砌体收缩和地基的不均匀沉降、地基的不均匀冻胀等都可以使墙体产生变形，而设计上的疏忽、施工质量不合格及缺乏严格的质量监督都将进一步助长了墙体变形效应加剧。假如变形得不到控制而形成的拉力或剪应力超过了砌体的承受能力，裂缝就产生了。根据工程质量监督、检验及平常观察，最为常见的裂缝有如下几种：由温度引起的裂缝、由于干缩引起的裂缝、由地基不均匀沉降引起的裂缝、地基础不均匀冻胀引起的裂缝等。 二、温差变形引发的砖砌体裂缝这类裂缝较典型和普遍的是建筑物（特别是那些纵向较长的）顶层两端内外纵墙上的斜裂缝，其形态呈“八”字或“X”型，且显对称性，但有时仅一端有，轻微者仅在两端 1-2 个开间内出现，严重者会进展至房屋两端 1/2 纵长范围内，并由顶层向下几层进展。此类型缝对那种刚性屋面平屋顶、未设变形缝、隔热层的房屋，更易发生。产生的直接原因是混凝土结构屋面的伸缩变形牵引其下砖砌体超过其材料抗拉强度的结果。具体的机理可认为是：在阳光照射下（特别是南方地区）屋面板温度可高达 60-70 摄氏度，而在其下的砖砌体仅为 30-35 摄氏度，如此大的温差，加上混凝土膨胀系数比砖砌体近似大一倍，则根据王铁梦《建筑物的裂缝控制》一书中提出的计算理论和公式，可计算出砌体中的主拉应力。设砂浆强度 M5.0、砖强度 Mu7.5 时，则其沿灰缝截面破坏时的轴心抗拉、抗剪强度设计值仅为 0.14Mpa 和0.12Mpa，而沿齿缝通缝的弯曲抗拉强度仅为 0.25Mpa 和 0.12Mpa，则温差引起的砌体主拉应力大于砌体本身抵抗力的 50%-300%不等。又加上房屋两端为“自由端”，水平约束力小，上部砌体垂直压力较小，如无相应措施上述裂缝在所难免。当屋面对两端热胀时，致使下部砌体出现正“八”字缝，当冷缩时，就出现倒“八”字缝，一胀一缩则易出...
