手工电弧焊操作流程

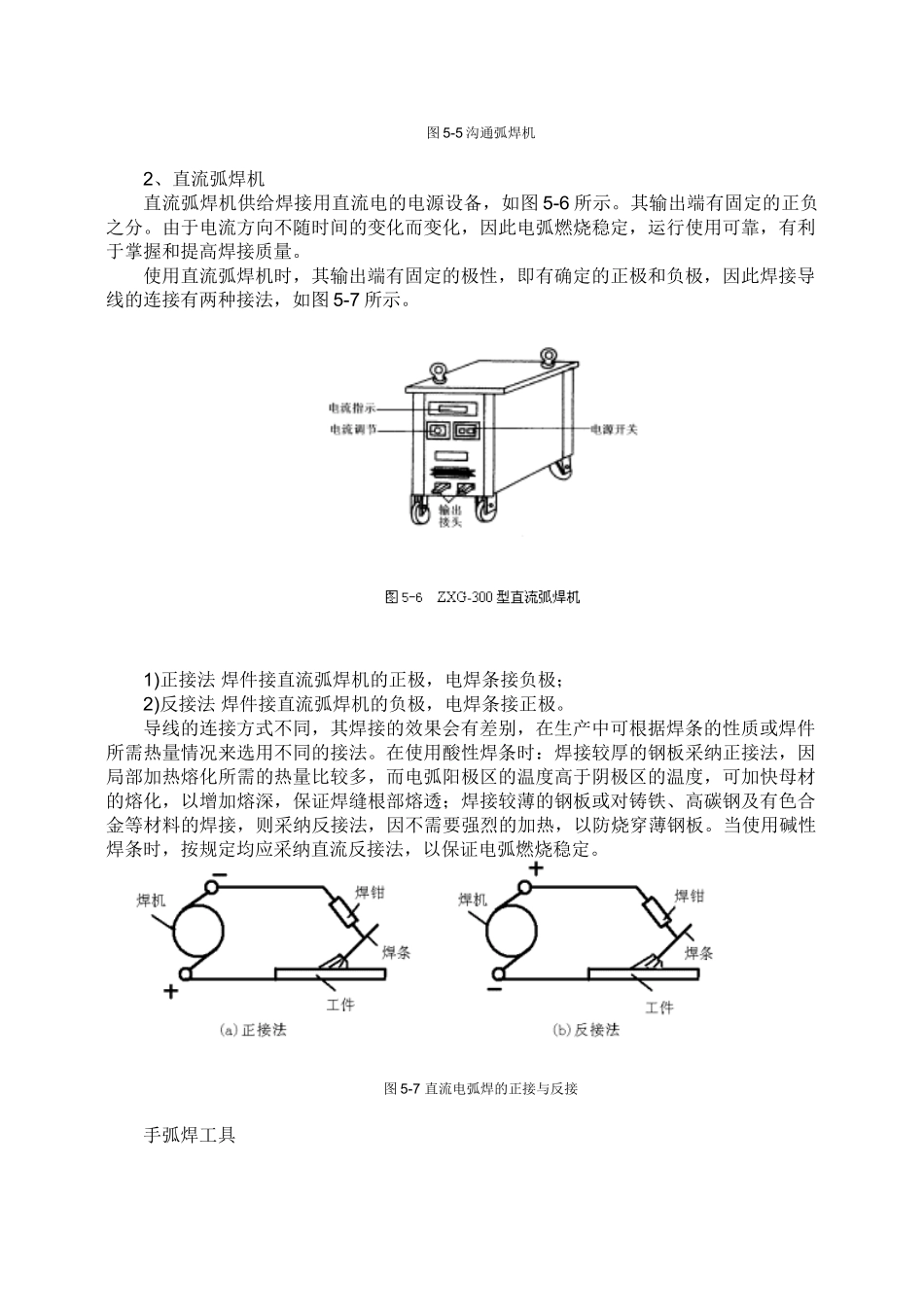

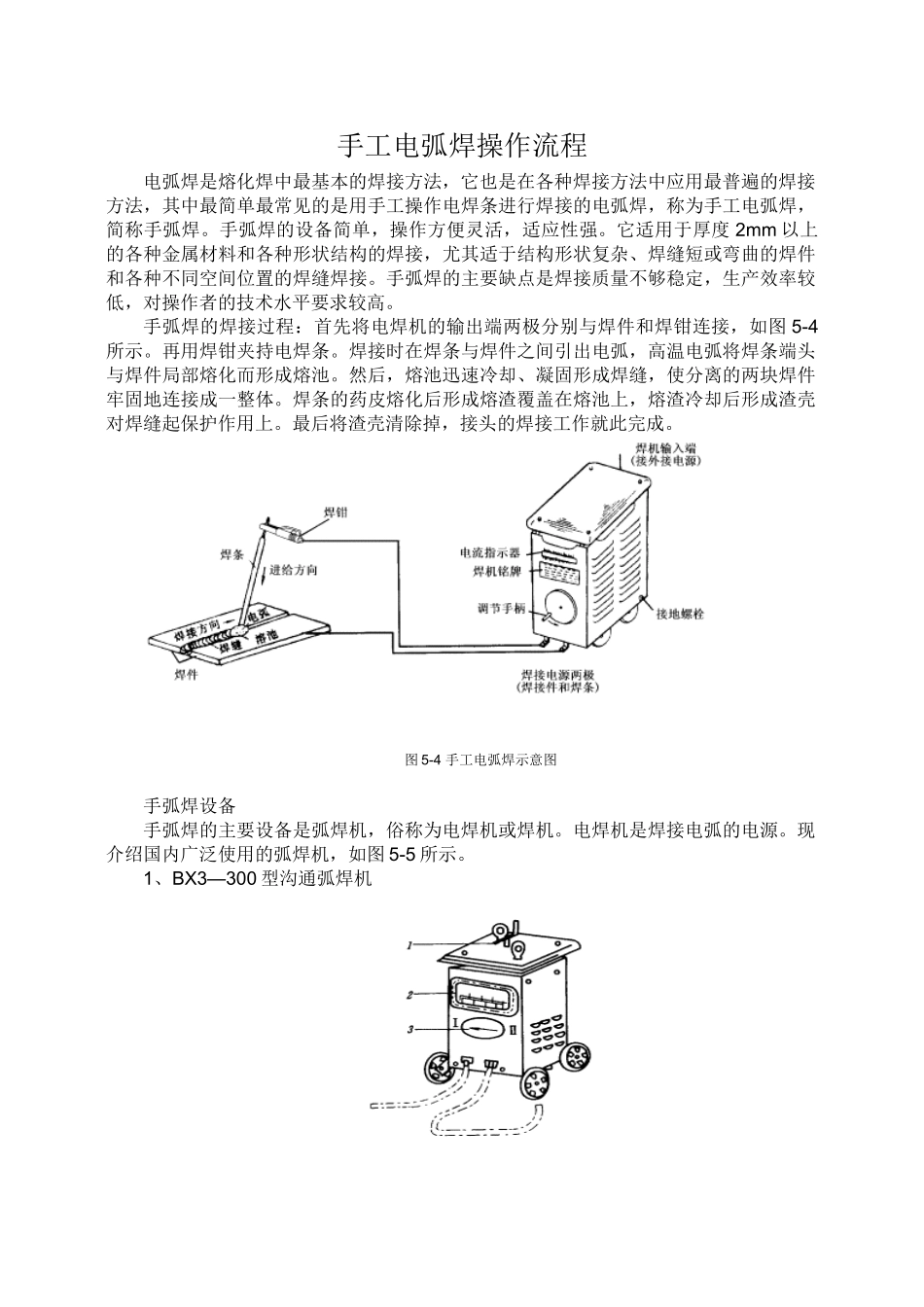

综合维修车间培训教材（一）手工电弧焊操作教程综合维修车间二〇一六年一月手工电弧焊操作流程电弧焊是熔化焊中最基本的焊接方法，它也是在各种焊接方法中应用最普遍的焊接方法，其中最简单最常见的是用手工操作电焊条进行焊接的电弧焊，称为手工电弧焊，简称手弧焊。手弧焊的设备简单，操作方便灵活，适应性强。它适用于厚度 2mm 以上的各种金属材料和各种形状结构的焊接，尤其适于结构形状复杂、焊缝短或弯曲的焊件和各种不同空间位置的焊缝焊接。手弧焊的主要缺点是焊接质量不够稳定，生产效率较低，对操作者的技术水平要求较高。手弧焊的焊接过程：首先将电焊机的输出端两极分别与焊件和焊钳连接，如图 5-4所示。再用焊钳夹持电焊条。焊接时在焊条与焊件之间引出电弧，高温电弧将焊条端头与焊件局部熔化而形成熔池。然后，熔池迅速冷却、凝固形成焊缝，使分离的两块焊件牢固地连接成一整体。焊条的药皮熔化后形成熔渣覆盖在熔池上，熔渣冷却后形成渣壳对焊缝起保护作用上。最后将渣壳清除掉，接头的焊接工作就此完成。图 5-4 手工电弧焊示意图手弧焊设备手弧焊的主要设备是弧焊机，俗称为电焊机或焊机。电焊机是焊接电弧的电源。现介绍国内广泛使用的弧焊机，如图 5-5 所示。1、BX3—300 型沟通弧焊机图 5-5 沟通弧焊机2、直流弧焊机直流弧焊机供给焊接用直流电的电源设备，如图 5-6 所示。其输出端有固定的正负之分。由于电流方向不随时间的变化而变化，因此电弧燃烧稳定，运行使用可靠，有利于掌握和提高焊接质量。 使用直流弧焊机时，其输出端有固定的极性，即有确定的正极和负极，因此焊接导线的连接有两种接法，如图 5-7 所示。1)正接法 焊件接直流弧焊机的正极，电焊条接负极； 2)反接法 焊件接直流弧焊机的负极，电焊条接正极。 导线的连接方式不同，其焊接的效果会有差别，在生产中可根据焊条的性质或焊件所需热量情况来选用不同的接法。在使用酸性焊条时：焊接较厚的钢板采纳正接法，因局部加热熔化所需的热量比较多，而电弧阳极区的温度高于阴极区的温度，可加快母材的熔化，以增加熔深，保证焊缝根部熔透；焊接较薄的钢板或对铸铁、高碳钢及有色合金等材料的焊接，则采纳反接法，因不需要强烈的加热，以防烧穿薄钢板。当使用碱性焊条时，按规定均应采纳直流反接法，以保证电弧燃烧稳定。 图 5-7 直流电弧焊的正接与反接手弧焊工具 常用的手弧焊工具有焊钳、面罩、清渣锤、钢丝刷等，如图 5-8 所示，以及焊...
