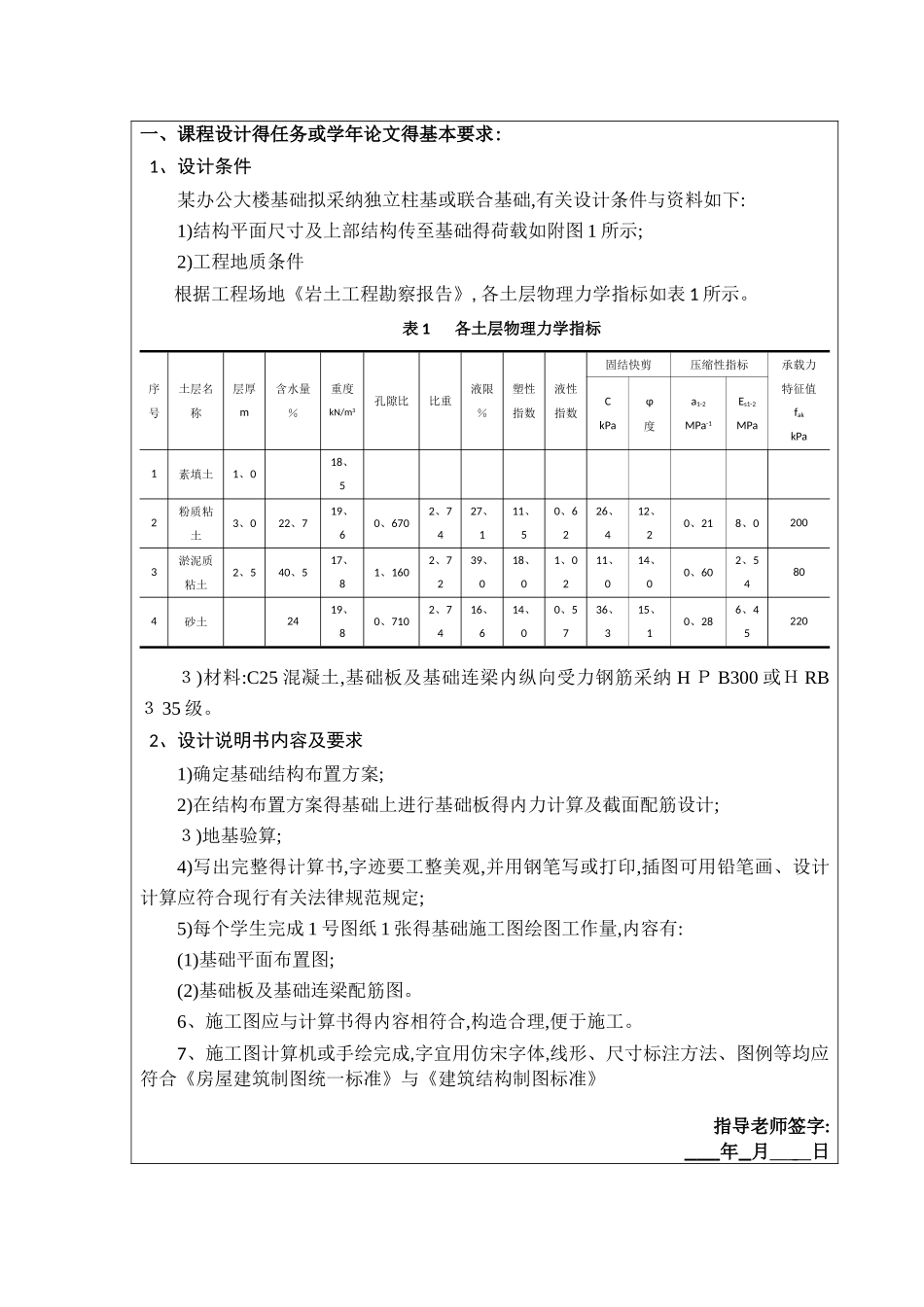

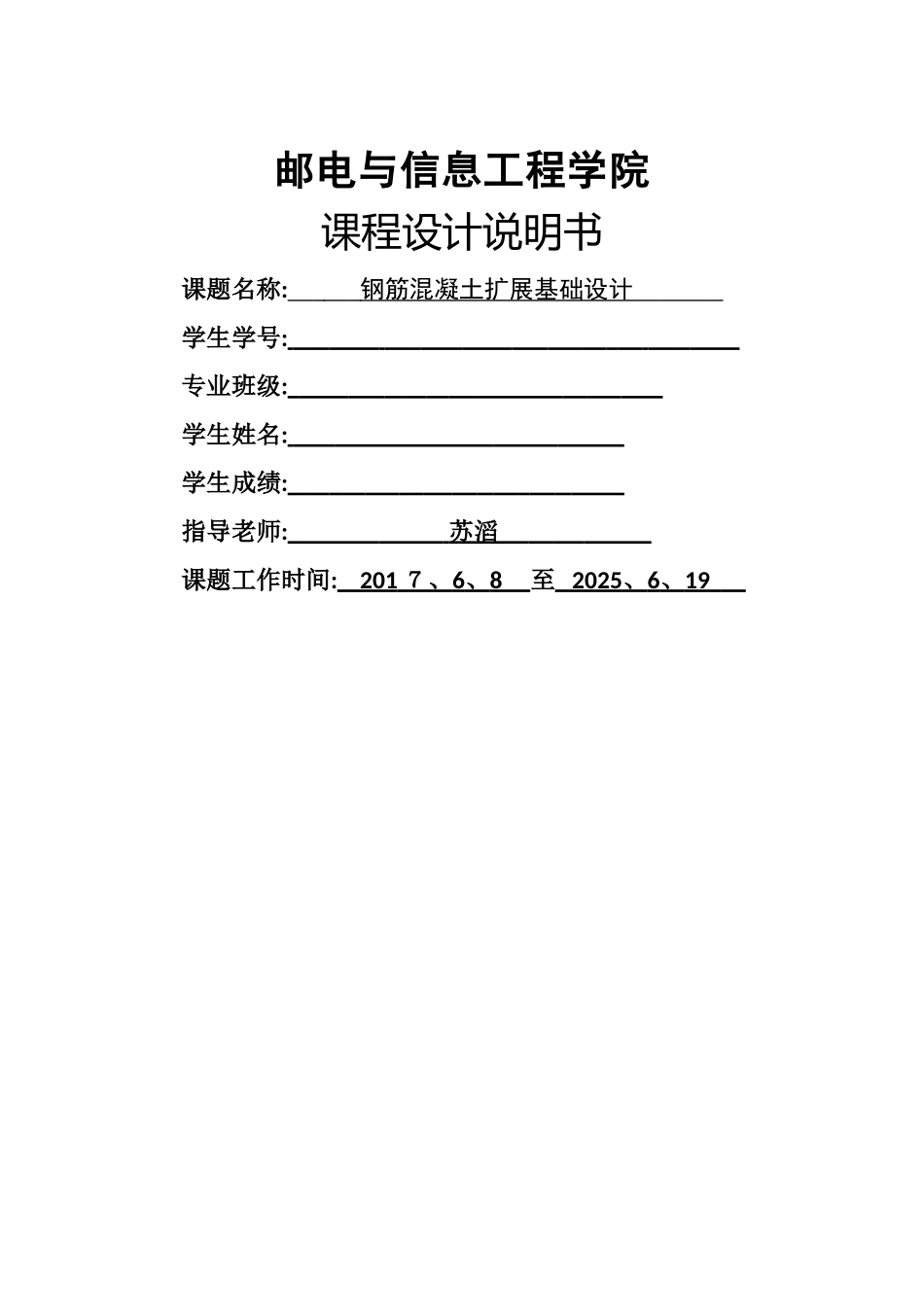

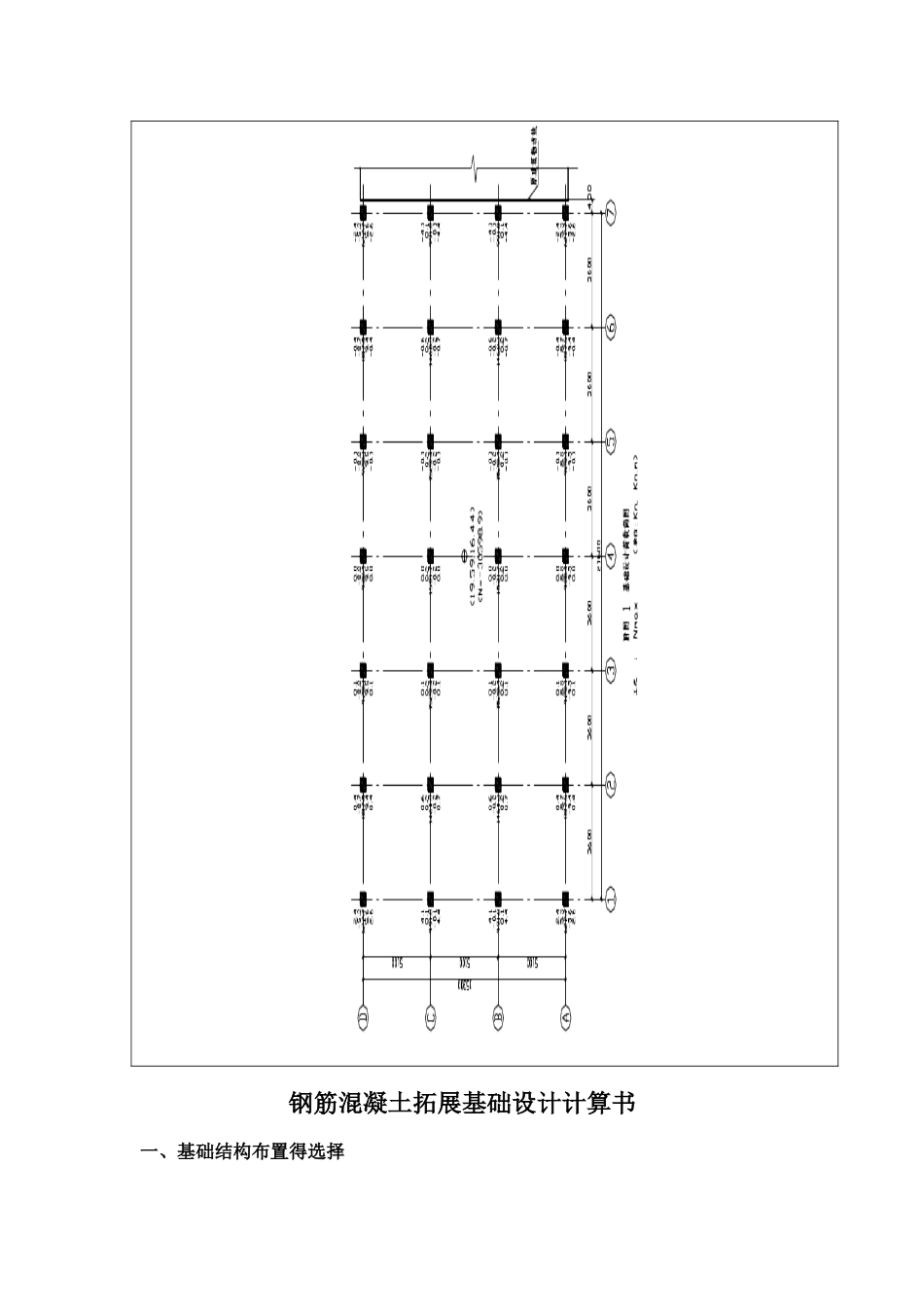

邮电与信息工程学院课程设计说明书课题名称: 钢筋混凝土扩展基础设计 学生学号: 专业班级: 学生姓名: 学生成绩: 指导老师: 苏滔 课题工作时间: 201 ７、 6 、 8 至 2025 、 6 、 19 一、课程设计得任务或学年论文得基本要求:1、设计条件某办公大楼基础拟采纳独立柱基或联合基础,有关设计条件与资料如下:1)结构平面尺寸及上部结构传至基础得荷载如附图 1 所示;2)工程地质条件根据工程场地《岩土工程勘察报告》, 各土层物理力学指标如表 1 所示。表 1 各土层物理力学指标序号土层名称层厚m含水量％重度kN/m3孔隙比比重液限％塑性指数液性指数固结快剪压缩性指标承载力特征值fakkPaCkPaφ度a1-2MPa-1Es1-2MPa1素填土1、018、52粉质粘土3、022、719、60、6702、7427、111、50、6226、412、20、218、02003淤泥质粘土2、540、517、81、1602、7239、018、01、0211、014、00、602、54804砂土2419、80、7102、7416、614、00、5736、315、10、286、45220３)材料:C25 混凝土,基础板及基础连梁内纵向受力钢筋采纳 H Ｐ B300 或Ｈ RB３ 35 级。2、设计说明书内容及要求1)确定基础结构布置方案;2)在结构布置方案得基础上进行基础板得内力计算及截面配筋设计;３)地基验算;4)写出完整得计算书,字迹要工整美观,并用钢笔写或打印,插图可用铅笔画、设计计算应符合现行有关法律规范规定;5)每个学生完成 1 号图纸 1 张得基础施工图绘图工作量,内容有:(1)基础平面布置图;(2)基础板及基础连梁配筋图。6、施工图应与计算书得内容相符合,构造合理,便于施工。7、施工图计算机或手绘完成,字宜用仿宋字体,线形、尺寸标注方法、图例等均应符合《房屋建筑制图统一标准》与《建筑结构制图标准》 指导老师签字: 年 月 日钢筋混凝土拓展基础设计计算书一、基础结构布置得选择本工程就是办公大楼,上部结构采纳框架结构体系。根据附图 1 中得结构平面尺寸及上部结构传至基础得荷载与表 1 中得工程地质情况,该办公大楼基础拟采纳浅基础中得扩展基础或联合基础,且扩展基础为柱下钢筋混凝土独立基础。与柱下条形基础、柱下交叉条形基础 、筏型基础、箱形基础与壳体基础等相比较,柱下钢筋混凝土独立基础得抗弯与抗剪性能良好,可在竖向荷载较大、地基承载力不高以及承受水平力与力矩荷载等情况下使用。与无筋基础相比,柱下钢筋混凝土独立基础高度较小,适宜在基础埋置深度较小时使用,该条件符合该办公楼得工程地质情况,由于⑦号轴线得基础距...
