扶手栏杆安装说明1

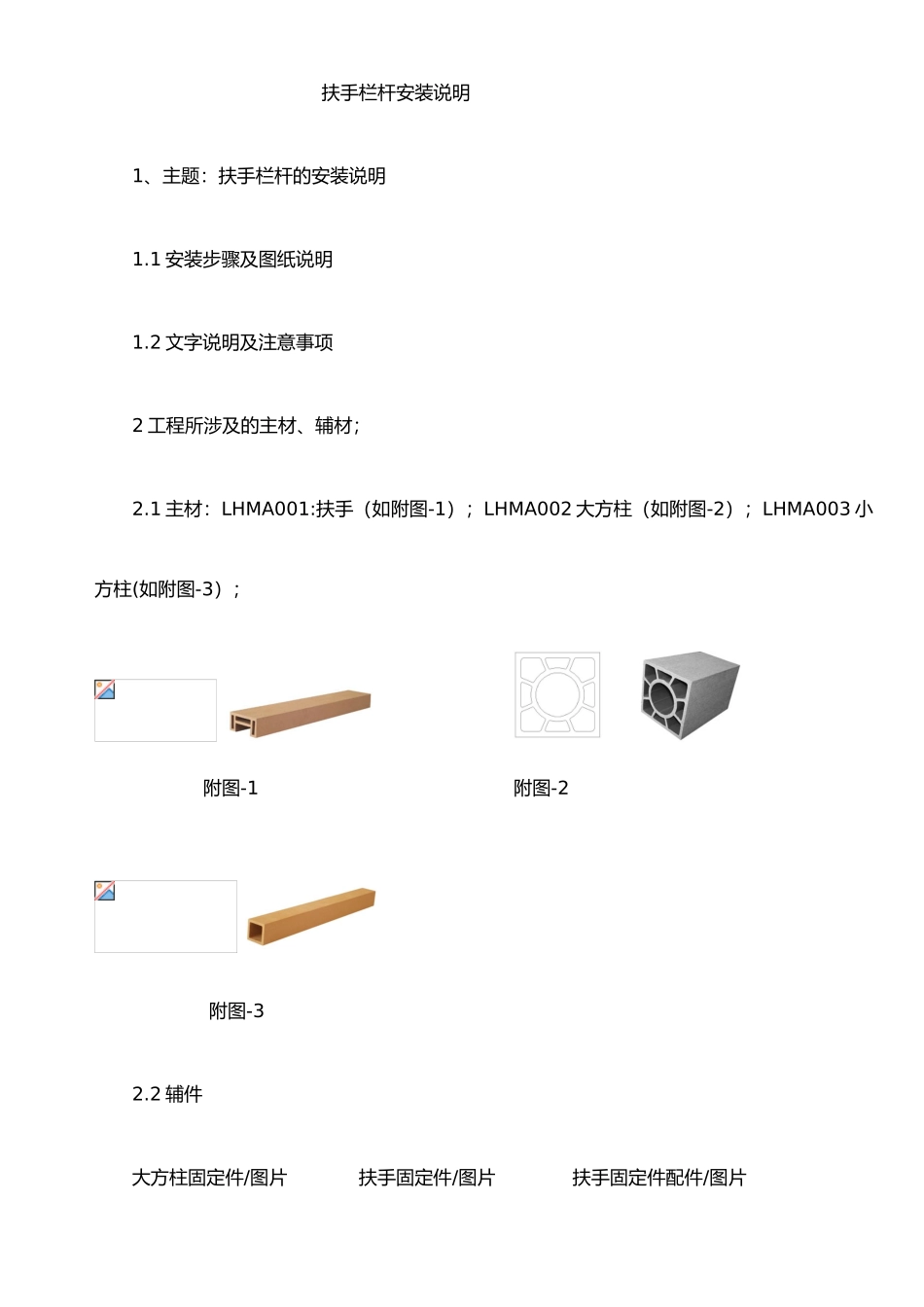

扶手栏杆安装说明1、主题：扶手栏杆的安装说明1.1 安装步骤及图纸说明1.2 文字说明及注意事项2 工程所涉及的主材、辅材；2.1 主材：LHMA001:扶手（如附图-1）；LHMA002 大方柱（如附图-2）；LHMA003 小方柱(如附图-3）； 附图-1 附图-2 附图-32.2 辅件大方柱固定件/图片 扶手固定件/图片 扶手固定件配件/图片 小方柱固定件/图片 大方柱柱帽/图片 大方柱柱脚/图片 3、主要涉及主配件名词3.1 扶手：3.2 大方柱：3.3 小方柱：3.4 大方柱柱帽：3.5 大方柱固定件：3.6 大方柱柱脚：3.7 小方柱固定件：3.8 扶手固定件：3.9 扶手固定件配件：3.10 其他螺丝等 L:1.1 安装步骤及图纸说明1.1.1 扶手栏杆安装完全图1.1.2 步骤一：如图，先将大方柱固定件按测量好的大方柱的位置用膨胀螺丝将其固定在欲施工的混凝土地面上，1.1.3 两大方柱之间的间距以不大于 1500mm 为宜，具体尺寸应以小方柱之间的间为基础计算（两小方柱标准间距 110mm）。1.1.4 将大方柱套入固定件，用自攻螺丝通过大方柱固定件上的角铁小孔将大方柱固定；1.1.5 大方柱固定好之后，将大方柱柱脚套入大方柱底部，在两大方柱上相应的上下扶手位置划标记线，将扶手固定件用沉头不锈钢自攻固定，，如图步骤二所示；1.1.6 如下图所示：先将小方柱固定件在上下扶手上固定，固定间距以两小方柱之间间距110mm 为准，小方柱固定件在上下扶手上的安装如图所示；1.1.7 将小方柱固定件安装好的上下扶手固定在已经安装好的扶手固定件上，上下扶手与大方柱之间间距预留 6-10mm 为宜；1.1.8 两小方柱之间间距严格控制在 110mm,根据实际情况可作适当调整；1.1.9 上下扶手安装好之后，检查上下扶手与大方柱之间间距是否在 6-10mm 之间，并且应保证上下扶手水平，小方柱无明显松动，1.1.10 根据小方柱的安装方式在下扶手的中部再安装一小方柱作为下扶手的支撑，避开因自然重力引起的扶手下垂现象；1.1.11 将扶手固定件配件卡入扶手两端，并用不锈钢自攻螺丝固定，完成扶手的安装；1.1.12 将大方柱柱帽安装在大方柱顶部，完成大方柱的安装；1.1.13 至此，扶手栏杆的整个安装过程完毕，
