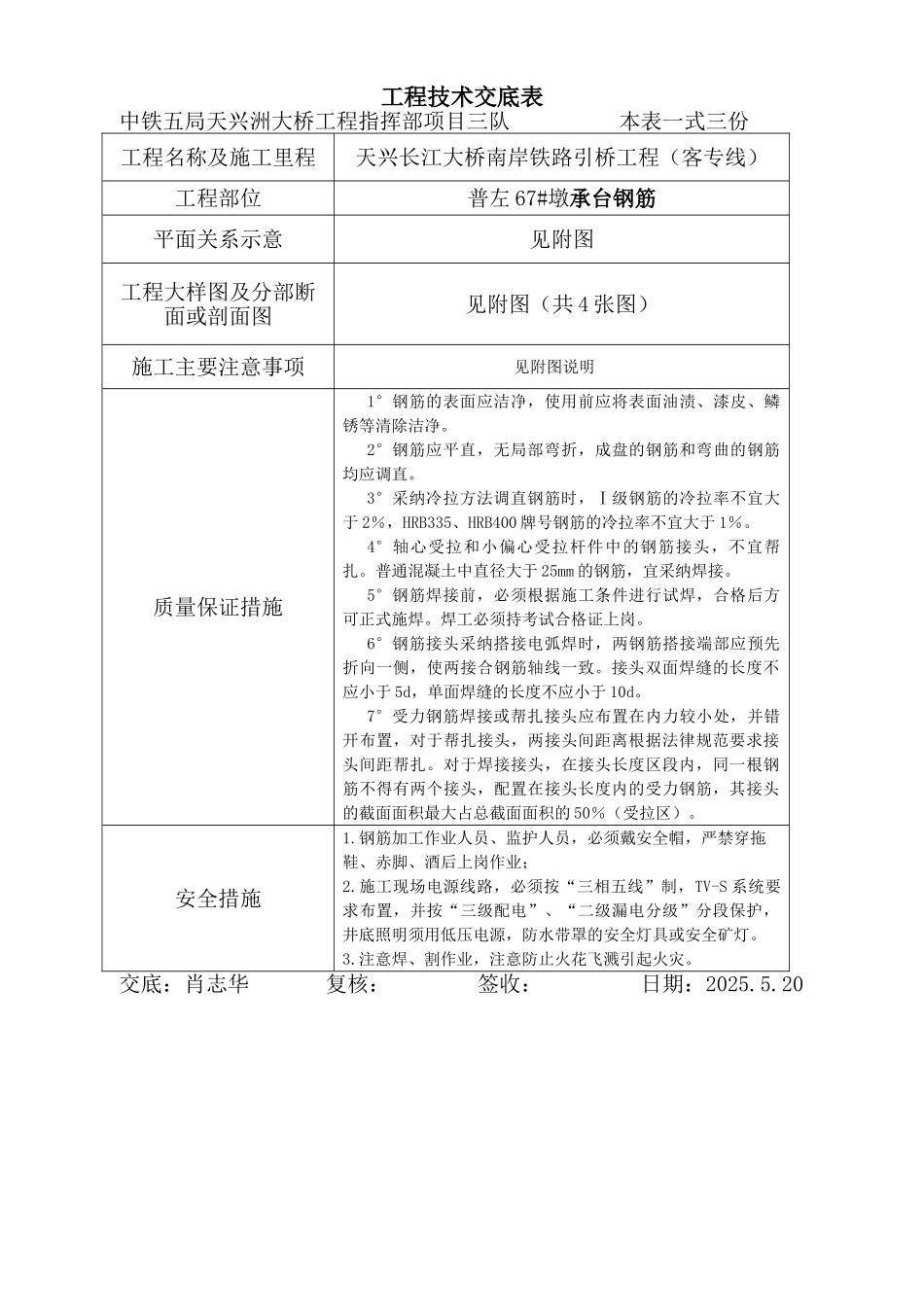

工程技术交底表中铁五局天兴洲大桥工程指挥部项目三队 本表一式三份工程名称及施工里程天兴长江大桥南岸铁路引桥工程（客专线）工程部位普左 67#墩承台钢筋平面关系示意见附图工程大样图及分部断面或剖面图见附图（共 4 张图）施工主要注意事项见附图说明质量保证措施1°钢筋的表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除洁净。2°钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。3°采纳冷拉方法调直钢筋时，Ⅰ级钢筋的冷拉率不宜大于 2％，HRB335、HRB400 牌号钢筋的冷拉率不宜大于 1％。4°轴心受拉和小偏心受拉杆件中的钢筋接头，不宜帮扎。普通混凝土中直径大于 25mm 的钢筋，宜采纳焊接。5°钢筋焊接前，必须根据施工条件进行试焊，合格后方可正式施焊。焊工必须持考试合格证上岗。6°钢筋接头采纳搭接电弧焊时，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致。接头双面焊缝的长度不应小于 5d，单面焊缝的长度不应小于 10d。7°受力钢筋焊接或帮扎接头应布置在内力较小处，并错开布置，对于帮扎接头，两接头间距离根据法律规范要求接头间距帮扎。对于焊接接头，在接头长度区段内，同一根钢筋不得有两个接头，配置在接头长度内的受力钢筋，其接头的截面面积最大占总截面面积的 50％（受拉区）。安全措施1.钢筋加工作业人员、监护人员，必须戴安全帽，严禁穿拖鞋、赤脚、酒后上岗作业； 2.施工现场电源线路，必须按“三相五线”制，TV-S 系统要求布置，并按“三级配电”、“二级漏电分级”分段保护，井底照明须用低压电源，防水带罩的安全灯具或安全矿灯。3.注意焊、割作业，注意防止火花飞溅引起火灾。交底：肖志华 复核： 签收： 日期：2025.5.20
