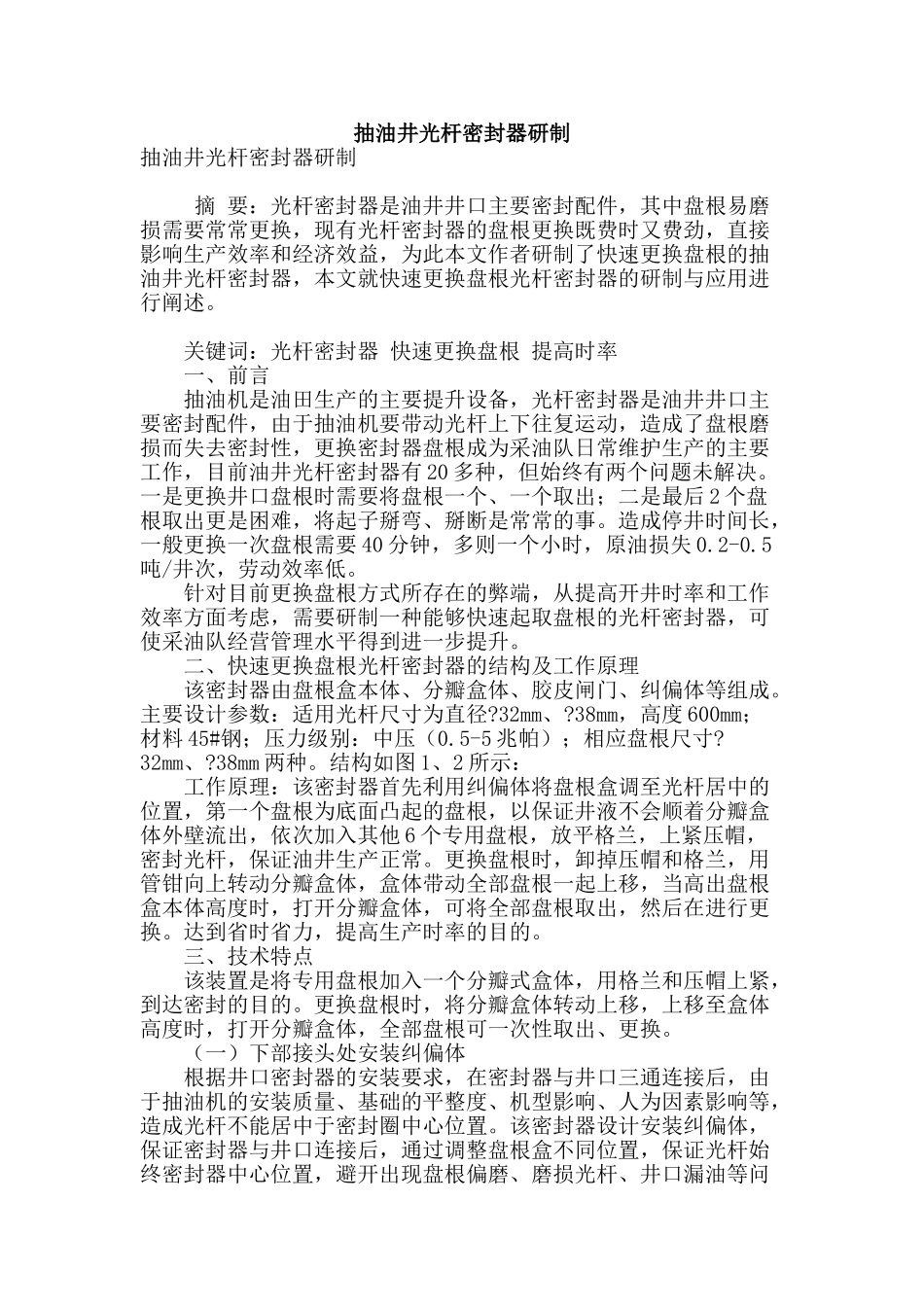

抽油井光杆密封器研制抽油井光杆密封器研制 摘 要：光杆密封器是油井井口主要密封配件，其中盘根易磨损需要常常更换，现有光杆密封器的盘根更换既费时又费劲，直接影响生产效率和经济效益，为此本文作者研制了快速更换盘根的抽油井光杆密封器，本文就快速更换盘根光杆密封器的研制与应用进行阐述。 关键词：光杆密封器 快速更换盘根 提高时率 一、前言 抽油机是油田生产的主要提升设备，光杆密封器是油井井口主要密封配件，由于抽油机要带动光杆上下往复运动，造成了盘根磨损而失去密封性，更换密封器盘根成为采油队日常维护生产的主要工作，目前油井光杆密封器有 20 多种，但始终有两个问题未解决。一是更换井口盘根时需要将盘根一个、一个取出；二是最后 2 个盘根取出更是困难，将起子掰弯、掰断是常常的事。造成停井时间长，一般更换一次盘根需要 40 分钟，多则一个小时，原油损失 0.2-0.5吨/井次，劳动效率低。 针对目前更换盘根方式所存在的弊端，从提高开井时率和工作效率方面考虑，需要研制一种能够快速起取盘根的光杆密封器，可使采油队经营管理水平得到进一步提升。 二、快速更换盘根光杆密封器的结构及工作原理 该密封器由盘根盒本体、分瓣盒体、胶皮闸门、纠偏体等组成。主要设计参数：适用光杆尺寸为直径?32mm、?38mm，高度 600mm；材料 45#钢；压力级别：中压（0.5-5 兆帕）；相应盘根尺寸?32mm、?38mm 两种。结构如图 1、2 所示： 工作原理：该密封器首先利用纠偏体将盘根盒调至光杆居中的位置，第一个盘根为底面凸起的盘根，以保证井液不会顺着分瓣盒体外壁流出，依次加入其他 6 个专用盘根，放平格兰，上紧压帽，密封光杆，保证油井生产正常。更换盘根时，卸掉压帽和格兰，用管钳向上转动分瓣盒体，盒体带动全部盘根一起上移，当高出盘根盒本体高度时，打开分瓣盒体，可将全部盘根取出，然后在进行更换。达到省时省力，提高生产时率的目的。 三、技术特点 该装置是将专用盘根加入一个分瓣式盒体，用格兰和压帽上紧，到达密封的目的。更换盘根时，将分瓣盒体转动上移，上移至盒体高度时，打开分瓣盒体，全部盘根可一次性取出、更换。 （一）下部接头处安装纠偏体 根据井口密封器的安装要求，在密封器与井口三通连接后，由于抽油机的安装质量、基础的平整度、机型影响、人为因素影响等，造成光杆不能居中于密封圈中心位置。该密封器设计安装纠偏体，保证密封器与井口连接后，通过调整盘根盒不同位置，...
