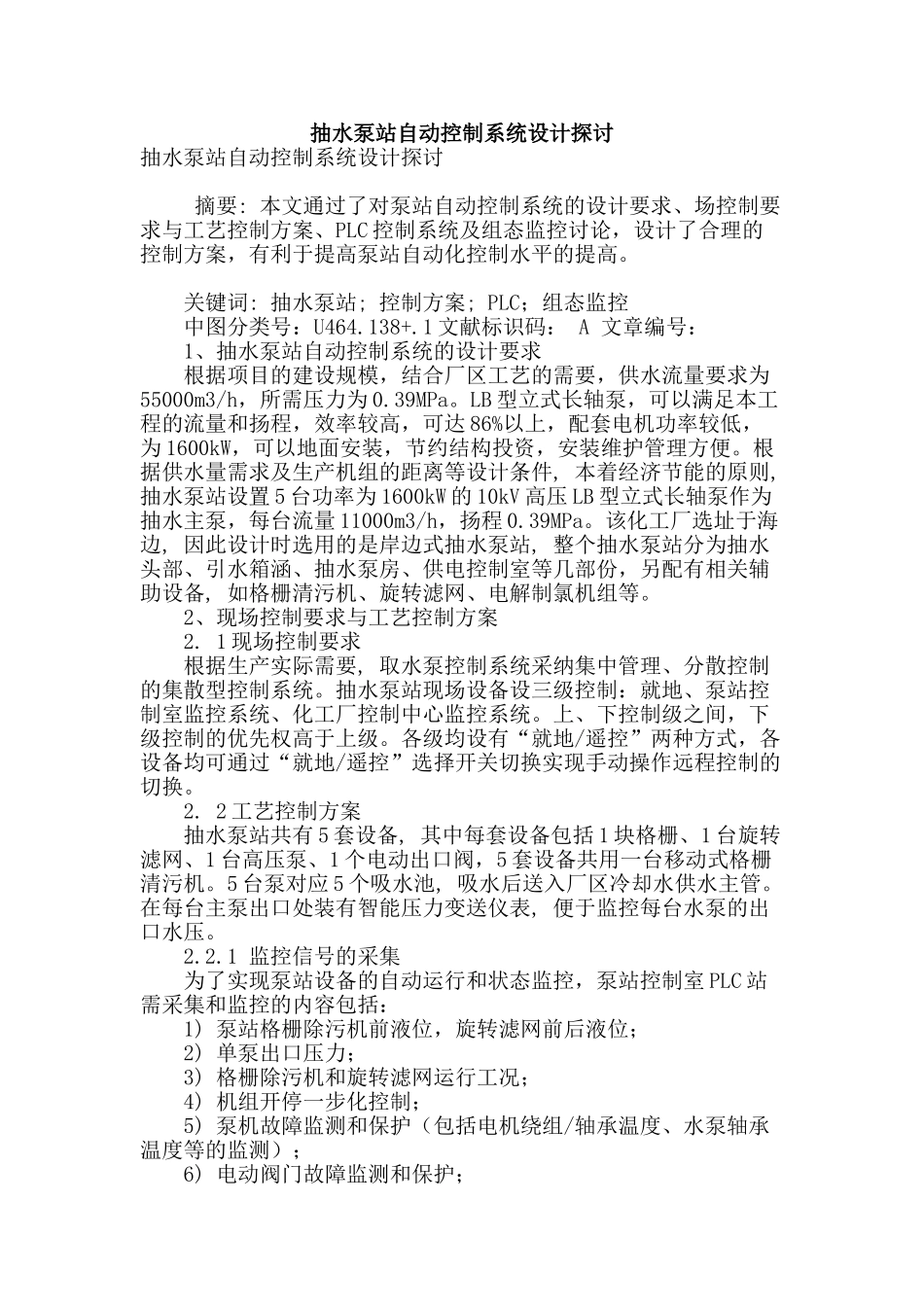

抽水泵站自动控制系统设计探讨

抽水泵站自动控制系统设计探讨抽水泵站自动控制系统设计探讨 摘要: 本文通过了对泵站自动控制系统的设计要求、场控制要求与工艺控制方案、PLC 控制系统及组态监控讨论，设计了合理的控制方案，有利于提高泵站自动化控制水平的提高。 关键词: 抽水泵站; 控制方案; PLC；组态监控 中图分类号：U464.138+.1 文献标识码： A 文章编号： 1、抽水泵站自动控制系统的设计要求 根据项目的建设规模，结合厂区工艺的需要，供水流量要求为55000m3/h，所需压力为 0.39MPa。LB 型立式长轴泵，可以满足本工程的流量和扬程，效率较高，可达 86%以上，配套电机功率较低，为 1600kW，可以地面安装，节约结构投资，安装维护管理方便。根据供水量需求及生产机组的距离等设计条件, 本着经济节能的原则, 抽水泵站设置 5 台功率为 1600kW 的 10kV 高压 LB 型立式长轴泵作为抽水主泵，每台流量 11000m3/h，扬程 0.39MPa。该化工厂选址于海边, 因此设计时选用的是岸边式抽水泵站, 整个抽水泵站分为抽水头部、引水箱涵、抽水泵房、供电控制室等几部份，另配有相关辅助设备, 如格栅清污机、旋转滤网、电解制氯机组等。 2、现场控制要求与工艺控制方案 2. 1 现场控制要求 根据生产实际需要, 取水泵控制系统采纳集中管理、分散控制的集散型控制系统。抽水泵站现场设备设三级控制：就地、泵站控制室监控系统、化工厂控制中心监控系统。上、下控制级之间，下级控制的优先权高于上级。各级均设有“就地/遥控”两种方式，各设备均可通过“就地/遥控”选择开关切换实现手动操作远程控制的切换。 2. 2 工艺控制方案 抽水泵站共有 5 套设备, 其中每套设备包括 1 块格栅、1 台旋转滤网、1 台高压泵、1 个电动出口阀，5 套设备共用一台移动式格栅清污机。5 台泵对应 5 个吸水池, 吸水后送入厂区冷却水供水主管。在每台主泵出口处装有智能压力变送仪表, 便于监控每台水泵的出口水压。 2.2.1 监控信号的采集 为了实现泵站设备的自动运行和状态监控，泵站控制室 PLC 站需采集和监控的内容包括： 1) 泵站格栅除污机前液位，旋转滤网前后液位； 2) 单泵出口压力； 3) 格栅除污机和旋转滤网运行工况； 4) 机组开停一步化控制； 5) 泵机故障监测和保护（包括电机绕组/轴承温度、水泵轴承温度等的监测）； 6) 电动阀门故障监测和保护； 7) 通过现场总线接收 10/0.4KV 变电所高压开关柜上综合保护单元采集的信号，...
