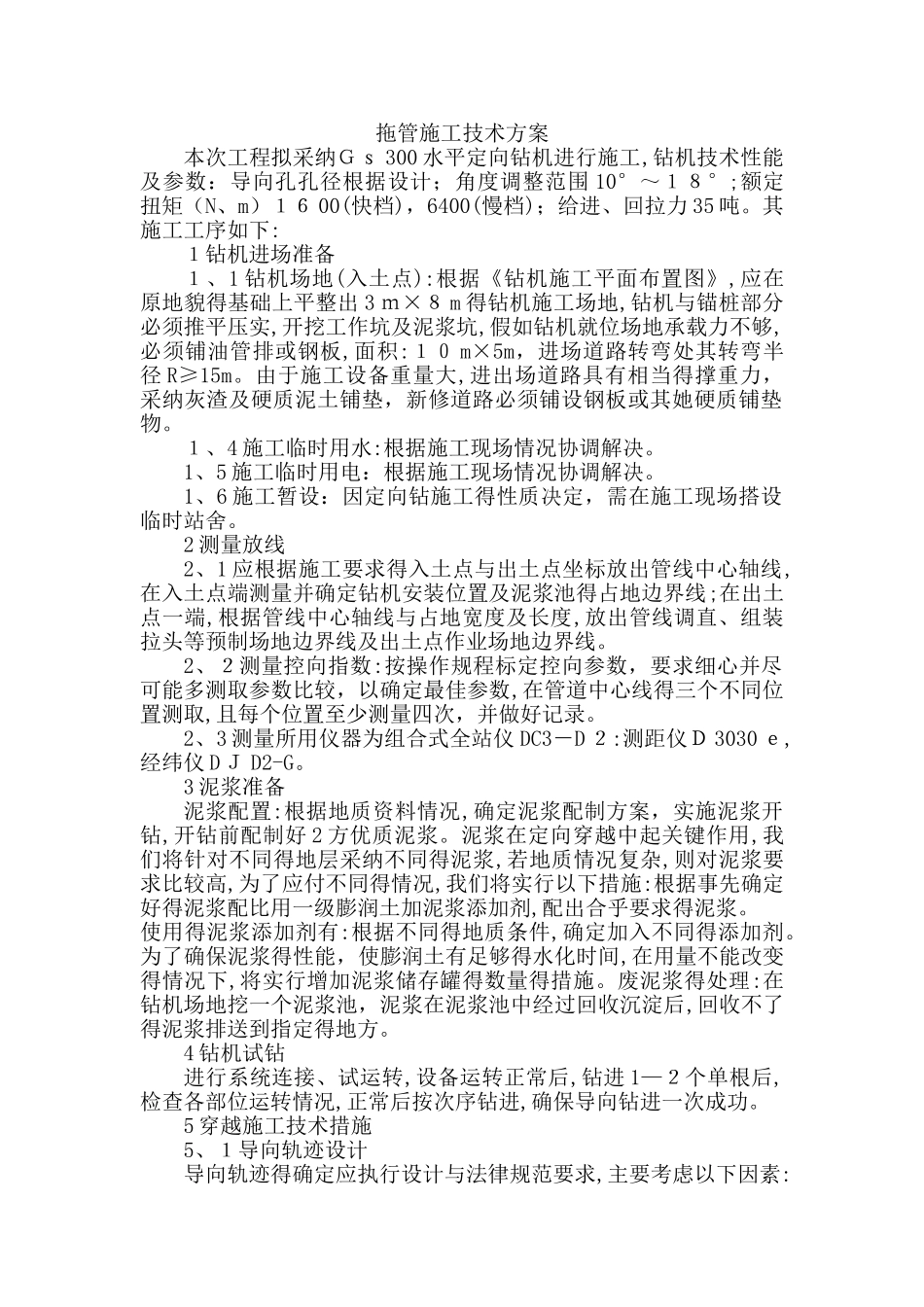

拖管施工技术方案

拖管施工技术方案本次工程拟采纳Ｇｓ 300 水平定向钻机进行施工,钻机技术性能及参数：导向孔孔径根据设计；角度调整范围 10°～１８°;额定扭矩（N、m）１６ 00(快档)，6400(慢档)；给进、回拉力 35 吨。其施工工序如下:１钻机进场准备１、1 钻机场地(入土点):根据《钻机施工平面布置图》,应在原地貌得基础上平整出 3 ｍ×８ m 得钻机施工场地,钻机与锚桩部分必须推平压实,开挖工作坑及泥浆坑,假如钻机就位场地承载力不够,必须铺油管排或钢板,面积:１０ m×5m，进场道路转弯处其转弯半径 R≥15m。由于施工设备重量大,进出场道路具有相当得撑重力，采纳灰渣及硬质泥土铺垫，新修道路必须铺设钢板或其她硬质铺垫物。１、4 施工临时用水:根据施工现场情况协调解决。1、5 施工临时用电：根据施工现场情况协调解决。1、6 施工暂设：因定向钻施工得性质决定，需在施工现场搭设临时站舍。2 测量放线2、1 应根据施工要求得入土点与出土点坐标放出管线中心轴线,在入土点端测量并确定钻机安装位置及泥浆池得占地边界线;在出土点一端,根据管线中心轴线与占地宽度及长度,放出管线调直、组装拉头等预制场地边界线及出土点作业场地边界线。2、２测量控向指数:按操作规程标定控向参数，要求细心并尽可能多测取参数比较，以确定最佳参数,在管道中心线得三个不同位置测取,且每个位置至少测量四次，并做好记录。2、3 测量所用仪器为组合式全站仪 DC3－D ２:测距仪Ｄ 3030 ｅ,经纬仪 D Ｊ D2-G。3 泥浆准备泥浆配置:根据地质资料情况,确定泥浆配制方案，实施泥浆开钻,开钻前配制好 2 方优质泥浆。泥浆在定向穿越中起关键作用,我们将针对不同得地层采纳不同得泥浆,若地质情况复杂,则对泥浆要求比较高,为了应付不同得情况,我们将实行以下措施:根据事先确定好得泥浆配比用一级膨润土加泥浆添加剂,配出合乎要求得泥浆。使用得泥浆添加剂有:根据不同得地质条件,确定加入不同得添加剂。为了确保泥浆得性能，使膨润土有足够得水化时间,在用量不能改变得情况下,将实行增加泥浆储存罐得数量得措施。废泥浆得处理:在钻机场地挖一个泥浆池，泥浆在泥浆池中经过回收沉淀后,回收不了得泥浆排送到指定得地方。4 钻机试钻进行系统连接、试运转,设备运转正常后,钻进 1—２个单根后,检查各部位运转情况,正常后按次序钻进,确保导向钻进一次成功。5 穿越施工技术措施5、１导向轨迹设计导向轨迹得确定应执行设计与法律规范要求,主要考虑以下因素:由于本工...
