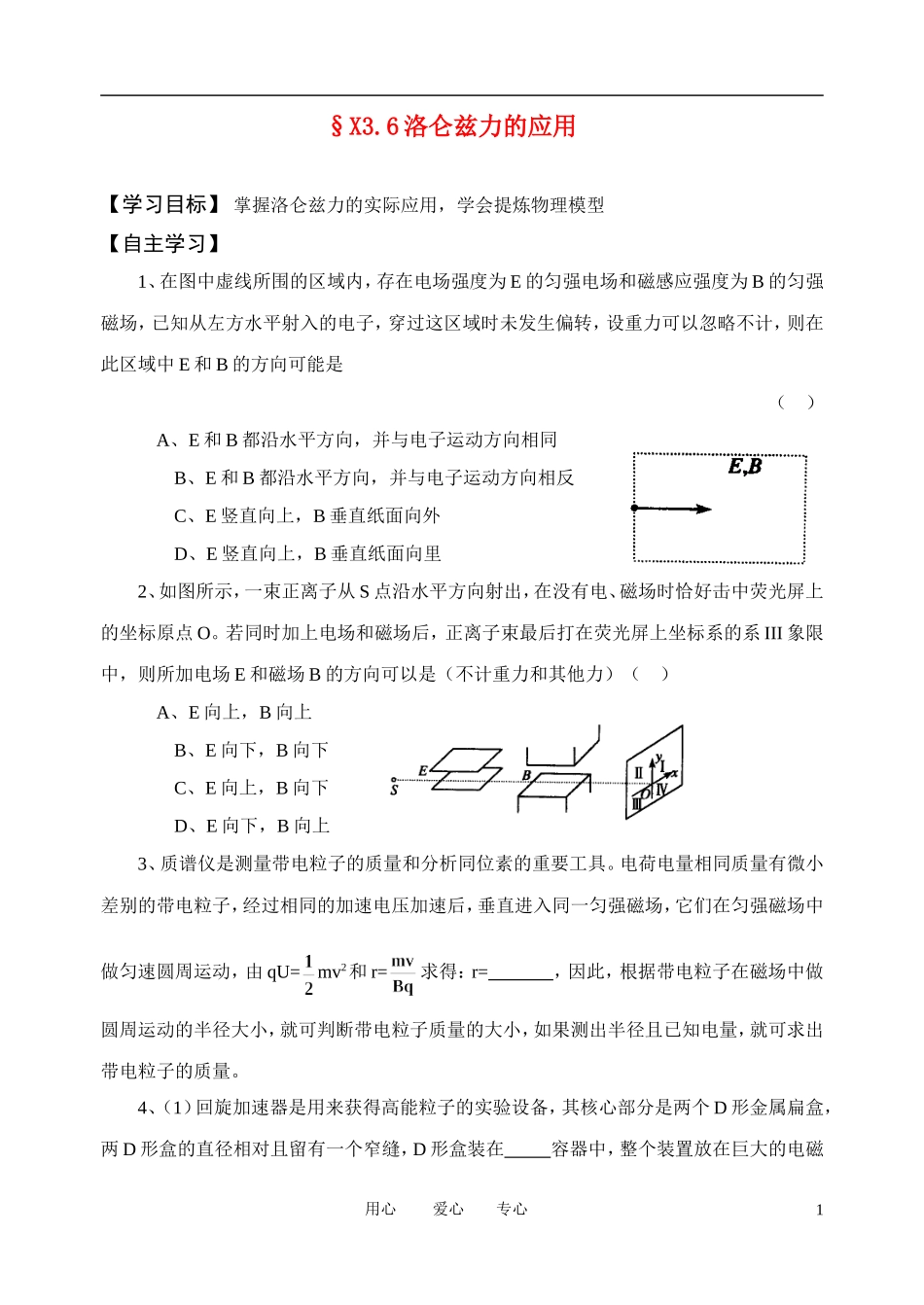

6 洛仑兹力的应用【学习目标】 掌握洛仑兹力的实际应用，学会提炼物理模型【自主学习】1、在图中虚线所围的区域内，存在电场强度为 E 的匀强电场和磁感应强度为 B 的匀强磁场，已知从左方水平射入的电子，穿过这区域时未发生偏转，设重力可以忽略不计，则在此区域中 E 和 B 的方向可能是（ ） A、E 和 B 都沿水平方向，并与电子运动方向相同B、E 和 B 都沿水平方向，并与电子运动方向相反C、E 竖直向上，B 垂直纸面向外D、E 竖直向上，B 垂直纸面向里2、如图所示，一束正离子从 S 点沿水平方向射出，在没有电、磁场时恰好击中荧光屏上的坐标原点 O
若同时加上电场和磁场后，正离子束最后打在荧光屏上坐标系的系 III 象限中，则所加电场 E 和磁场 B 的方向可以是（不计重力和其他力）（ ） A、E 向上，B 向上B、E 向下，B 向下C、E 向上，B 向下D、E 向下，B 向上3、质谱仪是测量带电粒子的质量和分析同位素的重要工具
电荷电量相同质量有微小差别的带电粒子，经过相同的加速电压加速后，垂直进入同一匀强磁场，它们在匀强磁场中做匀速圆周运动，由 qU=mv2和 r=求得：r= ，因此，根据带电粒子在磁场中做圆周运动的半径大小，就可判断带电粒子质量的大小，如果测出半径且已知电量，就可求出带电粒子的质量
4、（1）回旋加速器是用来获得高能粒子的实验设备，其核心部分是两个 D 形金属扁盒，两 D 形盒的直径相对且留有一个窄缝，D 形盒装在 容器中，整个装置放在巨大的电磁用心 爱心 专心1铁两极间，磁场方向 于 D 形盒的底面
两 D 形盒分别接在高频交流电源的两极上，且高频交流电的 与带电粒子在 D 型盒中的 相同，带电粒子就可不断地被加速
（2）回旋加速器中磁场起什么作用
（3）回旋加速器使粒子获得的最大能量是多少
最大能量与加速电压的高低有何关系
（4）回旋加速器
