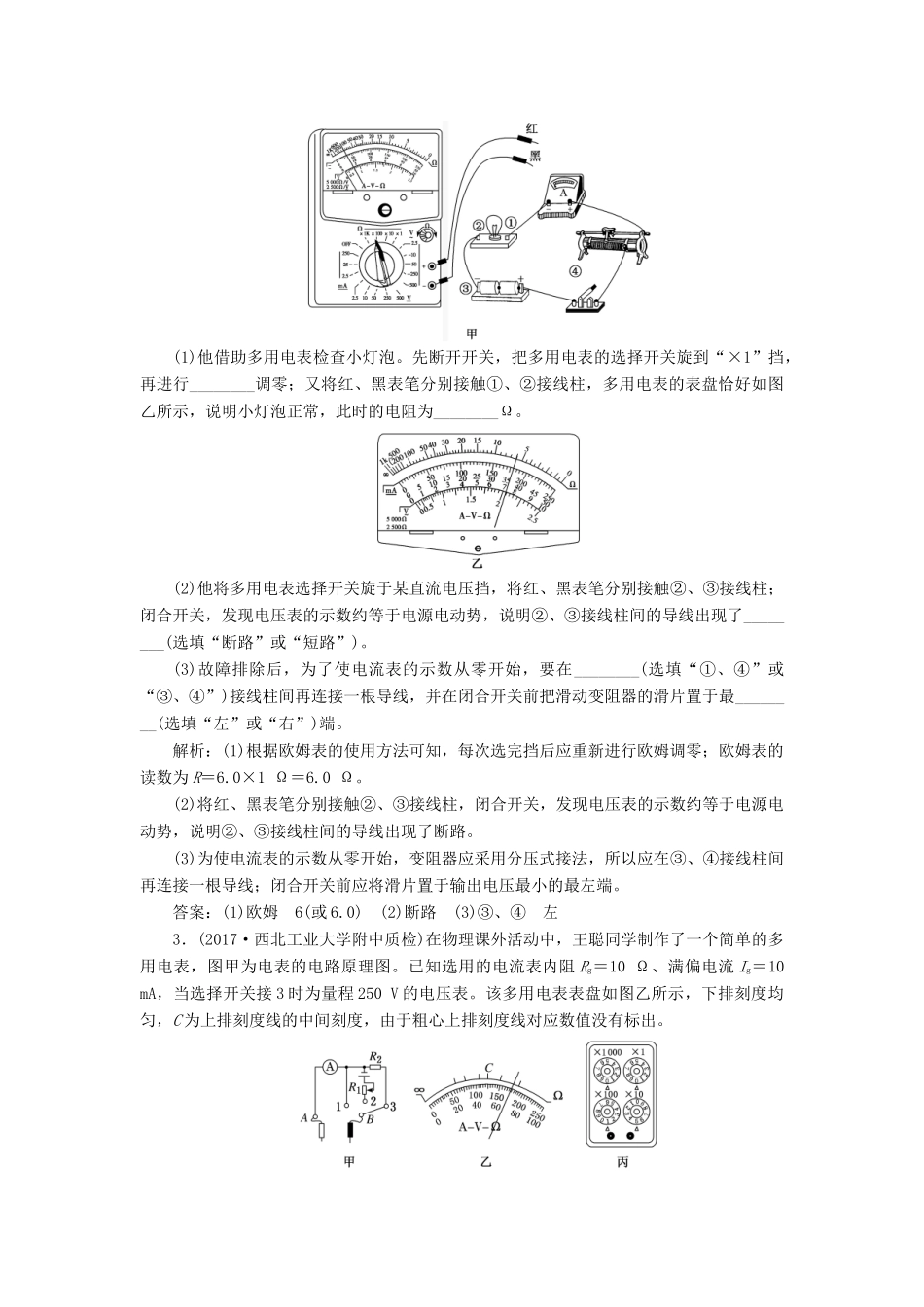

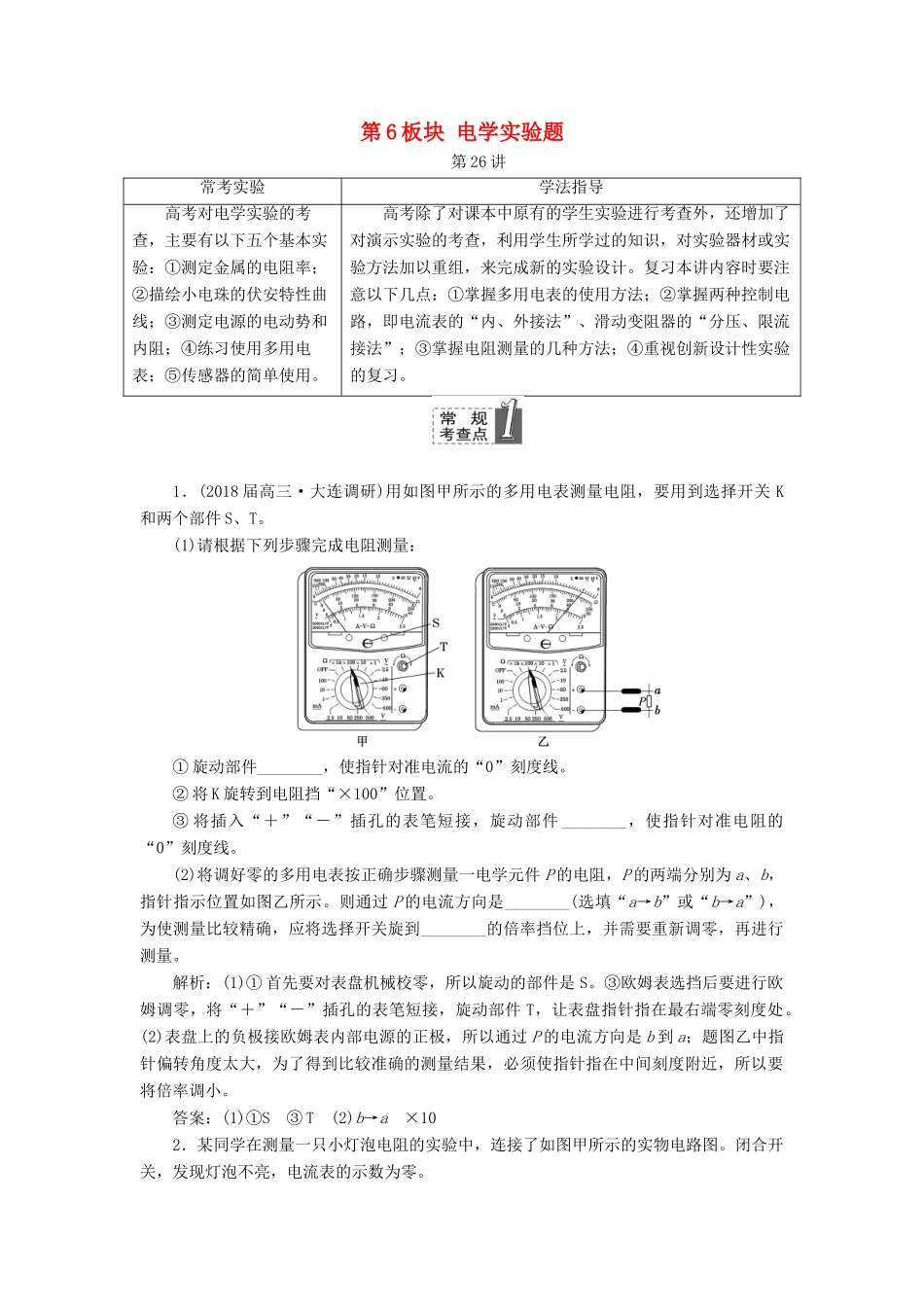

第 6 板块 电学实验题第 26 讲 常考实验学法指导 高考对电学实验的考查，主要有以下五个基本实验：①测定金属的电阻率；②描绘小电珠的伏安特性曲线；③测定电源的电动势和内阻；④练习使用多用电表；⑤传感器的简单使用。 高考除了对课本中原有的学生实验进行考查外，还增加了对演示实验的考查，利用学生所学过的知识，对实验器材或实验方法加以重组，来完成新的实验设计。复习本讲内容时要注意以下几点：①掌握多用电表的使用方法；②掌握两种控制电路，即电流表的“内、外接法”、滑动变阻器的“分压、限流接法”；③掌握电阻测量的几种方法；④重视创新设计性实验的复习。1．(2018 届高三·大连调研)用如图甲所示的多用电表测量电阻，要用到选择开关 K和两个部件 S、T。(1)请根据下列步骤完成电阻测量：① 旋动部件________，使指针对准电流的“0”刻度线。② 将 K 旋转到电阻挡“×100”位置。③ 将插入“＋”“－”插孔的表笔短接，旋动部件 ________，使指针对准电阻的“0”刻度线。(2)将调好零的多用电表按正确步骤测量一电学元件 P 的电阻，P 的两端分别为 a、b，指针指示位置如图乙所示。则通过 P 的电流方向是________(选填“a→b”或“b→a”)，为使测量比较精确，应将选择开关旋到________的倍率挡位上，并需要重新调零，再进行测量。解析：(1)① 首先要对表盘机械校零，所以旋动的部件是 S。③欧姆表选挡后要进行欧姆调零，将“＋”“－”插孔的表笔短接，旋动部件 T，让表盘指针指在最右端零刻度处。(2)表盘上的负极接欧姆表内部电源的正极，所以通过 P 的电流方向是 b 到 a；题图乙中指针偏转角度太大，为了得到比较准确的测量结果，必须使指针指在中间刻度附近，所以要将倍率调小。答案：(1)①S ③ T (2)b→a ×102．某同学在测量一只小灯泡电阻的实验中，连接了如图甲所示的实物电路图。闭合开关，发现灯泡不亮，电流表的示数为零。(1)他借助多用电表检查小灯泡。先断开开关，把多用电表的选择开关旋到“×1”挡，再进行________调零；又将红、黑表笔分别接触①、②接线柱，多用电表的表盘恰好如图乙所示，说明小灯泡正常，此时的电阻为________Ω。(2)他将多用电表选择开关旋于某直流电压挡，将红、黑表笔分别接触②、③接线柱；闭合开关，发现电压表的示数约等于电源电动势，说明②、③接线柱间的导线出现了________(选填“断路”或“短路”)。(3)故障排除后，为了使电流表的示数从零开始...
