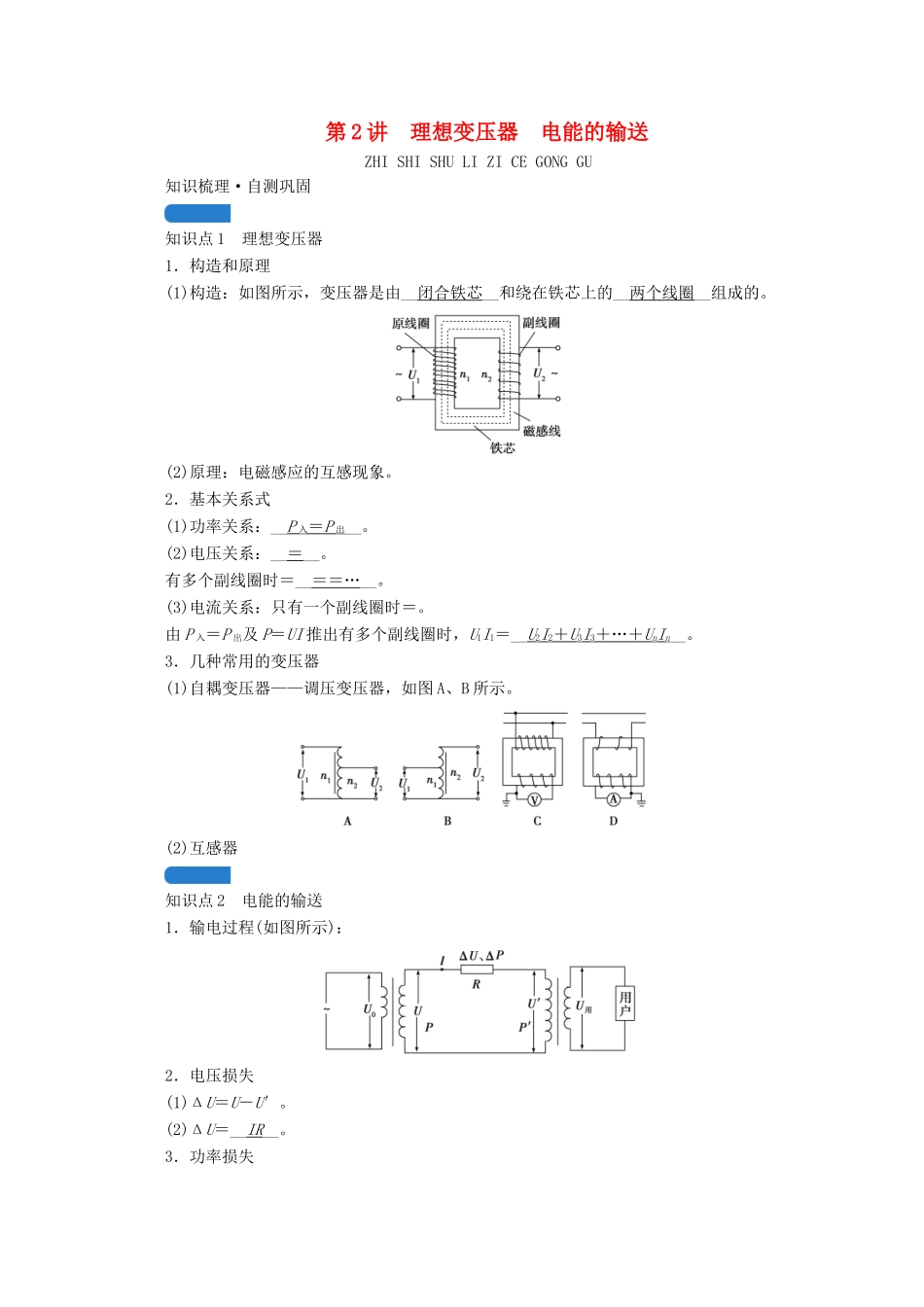

第 2 讲 理想变压器 电能的输送ZHI SHI SHU LI ZI CE GONG GU知识梳理·自测巩固 知识点 1 理想变压器1．构造和原理(1)构造：如图所示，变压器是由__闭合铁芯__和绕在铁芯上的__两个线圈__组成的。(2)原理：电磁感应的互感现象。2．基本关系式(1)功率关系：__P 入＝ P 出__。(2)电压关系：__＝__。有多个副线圈时＝__＝＝…__。(3)电流关系：只有一个副线圈时＝。由 P 入＝P 出及 P＝UI 推出有多个副线圈时，U1I1＝__U2I2＋ U 3I3＋…＋ U nIn__。3．几种常用的变压器(1)自耦变压器——调压变压器，如图 A、B 所示。(2)互感器知识点 2 电能的输送1．输电过程(如图所示)：2．电压损失(1)ΔU＝U－U′。(2)ΔU＝__IR__。3．功率损失(1)ΔP＝P－P′。(2)ΔP＝__I 2 R __＝。4．输送电流(1)I＝。(2)I＝。思维诊断：(1)变压器不但能改变交变电流的电压，还能改变交变电流的频率。( × )(2)理想变压器能改变交变电压、交变电流，但不改变功率，即输入功率总等于输出功率。( √ )(3)变压器副线圈并联更多的用电器时，原线圈的输入电流随之增大。( √ )(4)在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小。( × )自测巩固ZI CE GONG GU 1．(2019·江苏南京、盐城一模)(多选)变压器线圈中的电流越大，所用的导线应当越粗。如图所示，是降压变压器，假设它只有一个原线圈和一个副线圈。匝数分别为 n1和 n2。下列说法中不正确的是( ACD )A．n1>n2，原线圈比副线圈的导线粗B．n1>n2，原线圈比副线圈的导线细C．n1n2，故 C、D 错误；输入功率等于输出功率，所以副线圈中的电流大于原线圈中的电流，则较粗导线的线圈应该作为副线圈，故 A 错误，B 正确。本题选不正确的，故选 A、C、D。2．(2019·海南期末)将输入电压为 220 V，输出电压为 6 V 的理想变压器改绕成输出电压为 30 V 的理想变压器。已知原线圈匝数不变，副线圈原来是 30 匝，则副线圈新增匝数为( A )A．120 匝 B．150 匝C．180 匝 D．220 匝[解析] 本题考查理想变压器及其相关知识点。由理想变压器的电压与匝数关系＝可知，起初原、副线圈匝数分别是 1 100 匝和 30 匝，把输出电压等于 30 V 代入公式＝可得 n′2＝150 匝，所以需要新增 150 匝－30 匝＝120 ...
