高考物理一轮复习 第八章 恒定电流 实验九 描绘小电珠的伏安特性曲线学案作业（含解析）新人教版-新人教版高三全册物理学案

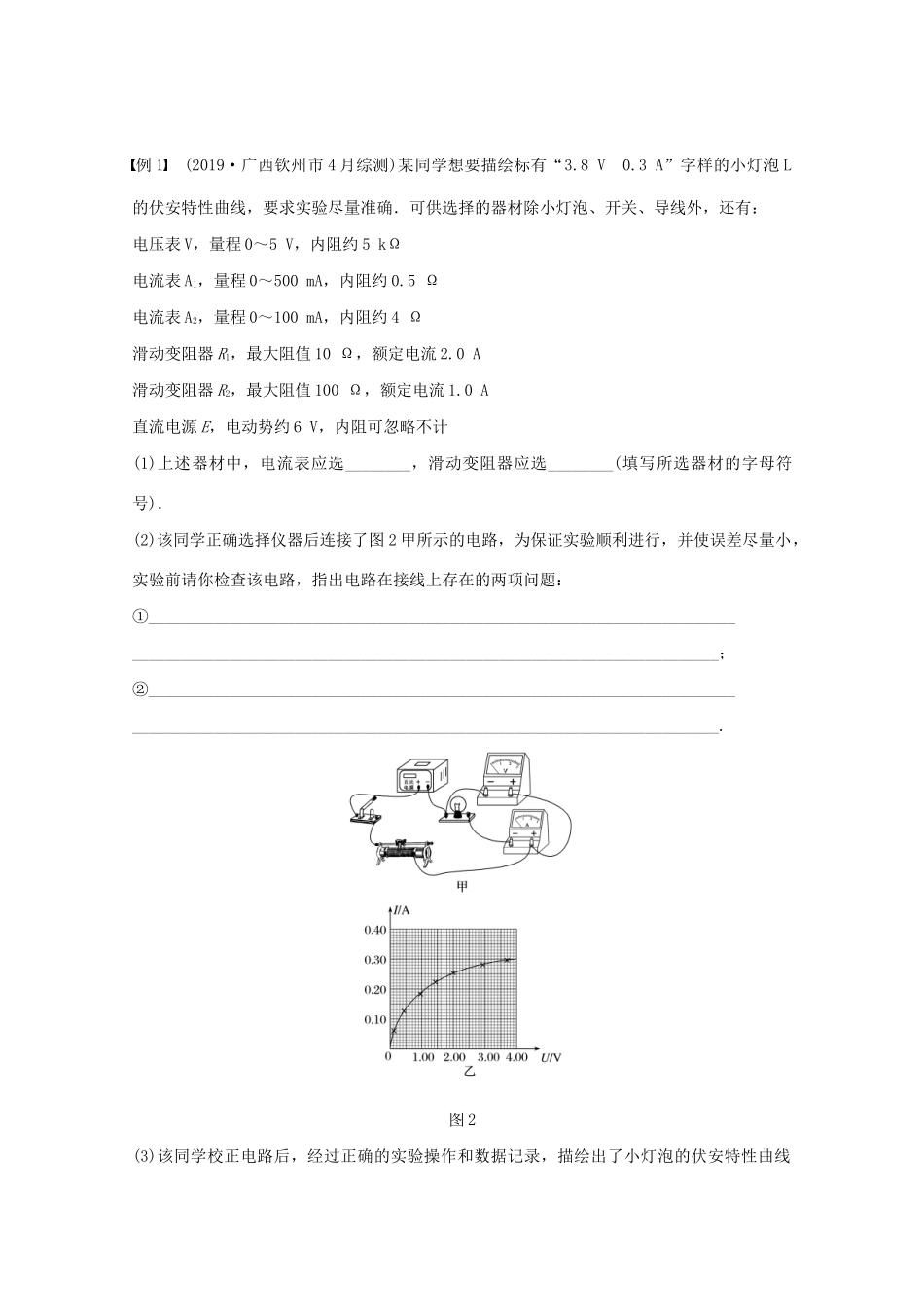

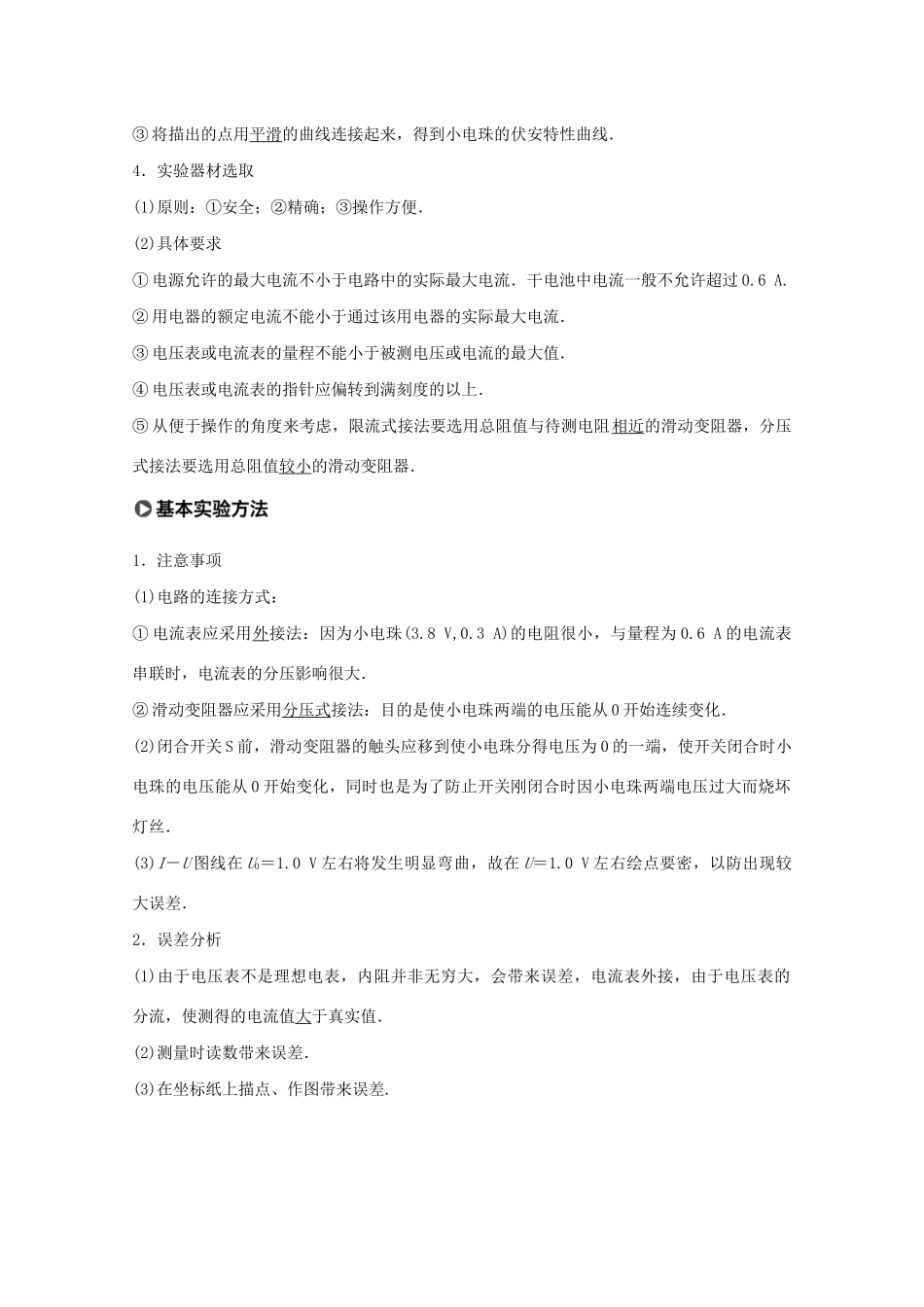

实验九 描绘小电珠的伏安特性曲线1．实验原理(1)测多组小电珠的 U、I 的值，并绘出 I－U 图象；(2)由图线的斜率反映电流与电压和温度的关系．2．实验器材小电珠“3.8 V,0.3 A”、电压表“0～3 V～15 V”、电流表“0～0.6 A～3 A”、滑动变阻器、学生电源、开关、导线若干、坐标纸、铅笔．3．实验步骤(1)画出电路图(如图 1 甲所示)．图 1(2)将小电珠、电流表、电压表、滑动变阻器、学生电源、开关用导线连接成如图乙所示的电路．(3)测量与记录移动滑动变阻器触头位置，测出 12 组左右不同的电压值 U 和电流值 I，并将测量数据填入自己设计的表格中．(4)数据处理① 在坐标纸上以 U 为横轴，I 为纵轴，建立直角坐标系．② 在坐标纸上描出各组数据所对应的点．③ 将描出的点用平滑的曲线连接起来，得到小电珠的伏安特性曲线．4．实验器材选取(1)原则：①安全；②精确；③操作方便．(2)具体要求① 电源允许的最大电流不小于电路中的实际最大电流．干电池中电流一般不允许超过 0.6 A.② 用电器的额定电流不能小于通过该用电器的实际最大电流．③ 电压表或电流表的量程不能小于被测电压或电流的最大值．④ 电压表或电流表的指针应偏转到满刻度的以上．⑤ 从便于操作的角度来考虑，限流式接法要选用总阻值与待测电阻相近的滑动变阻器，分压式接法要选用总阻值较小的滑动变阻器．1．注意事项(1)电路的连接方式：① 电流表应采用外接法：因为小电珠(3.8 V,0.3 A)的电阻很小，与量程为 0.6 A 的电流表串联时，电流表的分压影响很大．② 滑动变阻器应采用分压式接法：目的是使小电珠两端的电压能从 0 开始连续变化．(2)闭合开关 S 前，滑动变阻器的触头应移到使小电珠分得电压为 0 的一端，使开关闭合时小电珠的电压能从 0 开始变化，同时也是为了防止开关刚闭合时因小电珠两端电压过大而烧坏灯丝．(3)I－U 图线在 U0＝1.0 V 左右将发生明显弯曲，故在 U＝1.0 V 左右绘点要密，以防出现较大误差．2．误差分析(1)由于电压表不是理想电表，内阻并非无穷大，会带来误差，电流表外接，由于电压表的分流，使测得的电流值大于真实值．(2)测量时读数带来误差．(3)在坐标纸上描点、作图带来误差.例 1 (2019·广西钦州市 4 月综测)某同学想要描绘标有“3.8 V 0.3 A”字样的小灯泡 L的伏安特性曲线，要求实验尽量准确．可供选择的器材除小灯泡、开关、导线外，还有：电压表 V，量程 0～5 V，内阻约 5...
