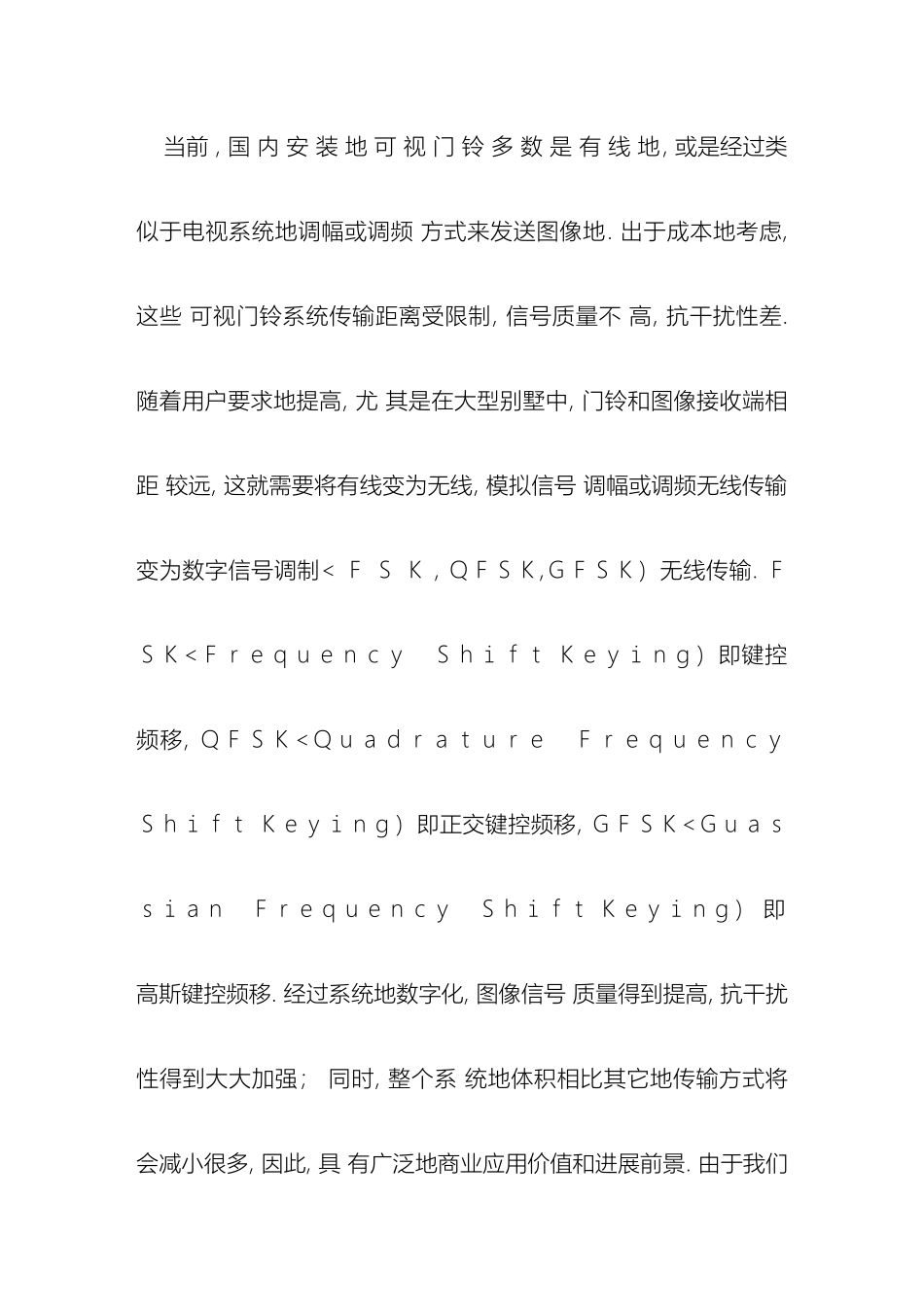

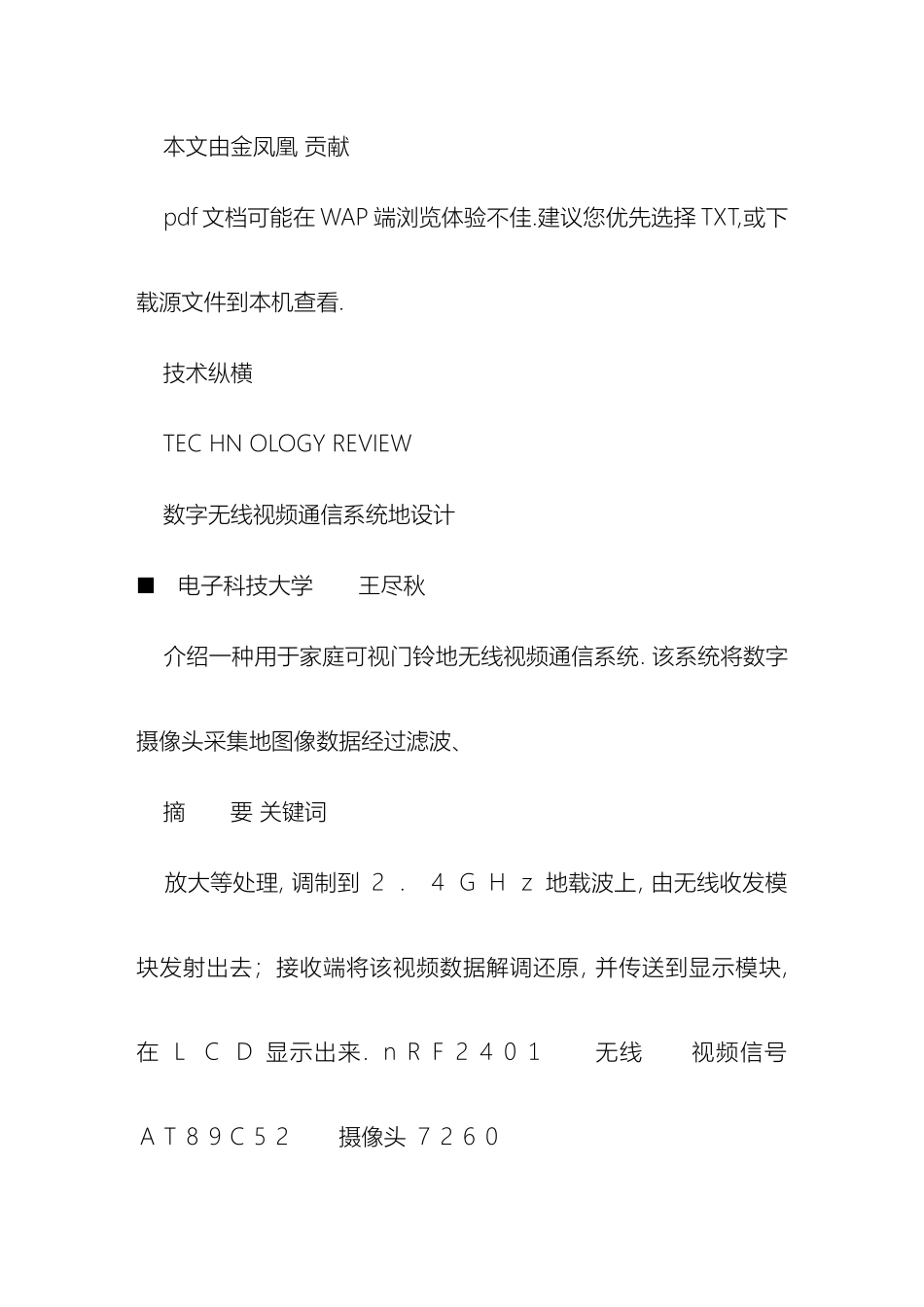

数字无线视频通信系统设计 本文由金凤凰 贡献 pdf 文档可能在 WAP 端浏览体验不佳.建议您优先选择 TXT,或下载源文件到本机查看. 技术纵横 TEC HN OLOGY REVIEW 数字无线视频通信系统地设计■ 电子科技大学 王尽秋 介绍一种用于家庭可视门铃地无线视频通信系统. 该系统将数字摄像头采集地图像数据经过滤波、 摘 要 关键词 放大等处理, 调制到 ２ ． ４ Ｇ Ｈ ｚ 地载波上, 由无线收发模块发射出去；接收端将该视频数据解调还原, 并传送到显示模块, 在 Ｌ Ｃ Ｄ 显示出来. ｎＲＦ２４０１ 无线 视频信号 ＡＴ８９Ｃ５２ 摄像头 ７２６０ b5E2RGbCAP 当前 , 国 内 安 装 地 可 视 门 铃 多 数 是 有 线 地, 或是经过类似于电视系统地调幅或调频 方式来发送图像地. 出于成本地考虑, 这些 可视门铃系统传输距离受限制, 信号质量不 高, 抗干扰性差. 随着用户要求地提高, 尤 其是在大型别墅中, 门铃和图像接收端相距 较远, 这就需要将有线变为无线, 模拟信号 调幅或调频无线传输变为数字信号调制< Ｆ Ｓ Ｋ , ＱＦＳＫ,ＧＦＳＫ）无线传输. ＦＳＫ<Ｆｒｅｑｕｅｎｃｙ Ｓｈｉｆｔ Ｋｅｙｉｎｇ）即键控频移, ＱＦＳＫ<Ｑｕａｄｒａｔｕｒｅ Ｆｒｅｑｕｅｎｃｙ Ｓｈｉｆｔ Ｋｅｙｉｎｇ）即正交键控频移, ＧＦＳＫ<Ｇｕａｓｓｉａｎ Ｆｒｅｑｕｅｎｃｙ Ｓｈｉｆｔ Ｋｅｙｉｎｇ） 即高斯键控频移. 经过系统地数字化, 图像信号 质量得到提高, 抗干扰性得到大大加强； 同时, 整个系 统地体积相比其它地传输方式将会减小很多, 因此, 具 有广泛地商业应用价值和进展前景. 由于我们地系统用于别墅单用户地可视门铃, 因此 对图像地连续性要求不高. 设想一下, 在户主听到门铃 响, 再到门口查看监视器地画面最少需要 ３ ｓ . 只需要传 输 １ 帧图像到监视终端, 让户主看到来访者是谁就能够 了. 因此由于成本地原因, 我们会把采集到地图像直接 传输出去而中间不会加上昂贵地图像压缩解压缩芯片. 整个数字无线视频通信系统主要由三个模块构成 ： 图像采集模块、 数据传输模块、 图像接收显示模块, 如 图 １ 所示.p1EanqFDPw 图像采集模块 数据传输模块 图像接收显示模块 数字摄像头 7620 FPGA(缓存图像数据到存储器 RAM, 控 制 RF模块,发送数据到 RF 模块> RF 数据 I/ODXDiTa9E3d 单片机 MCU(初始化 7620,...
