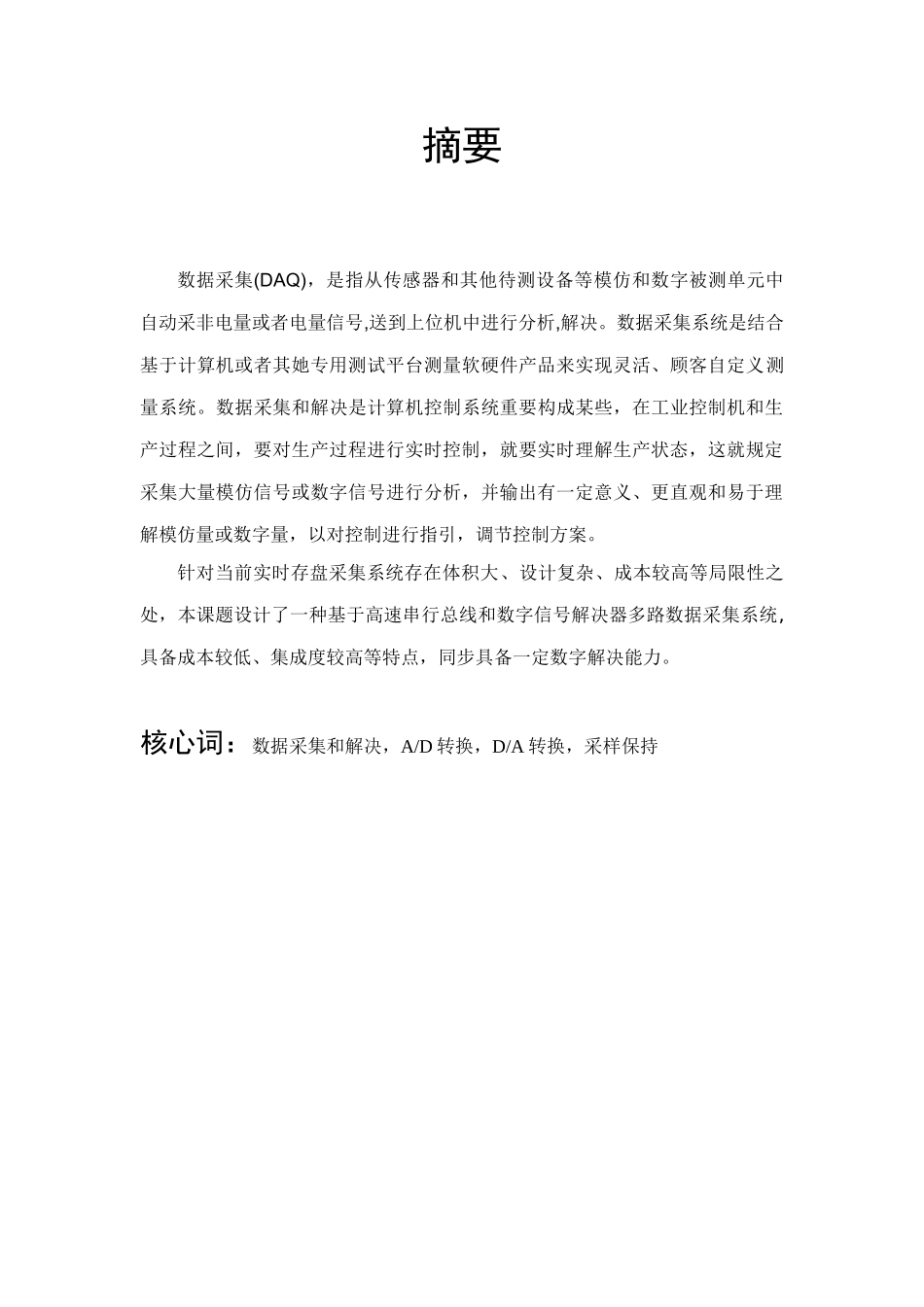

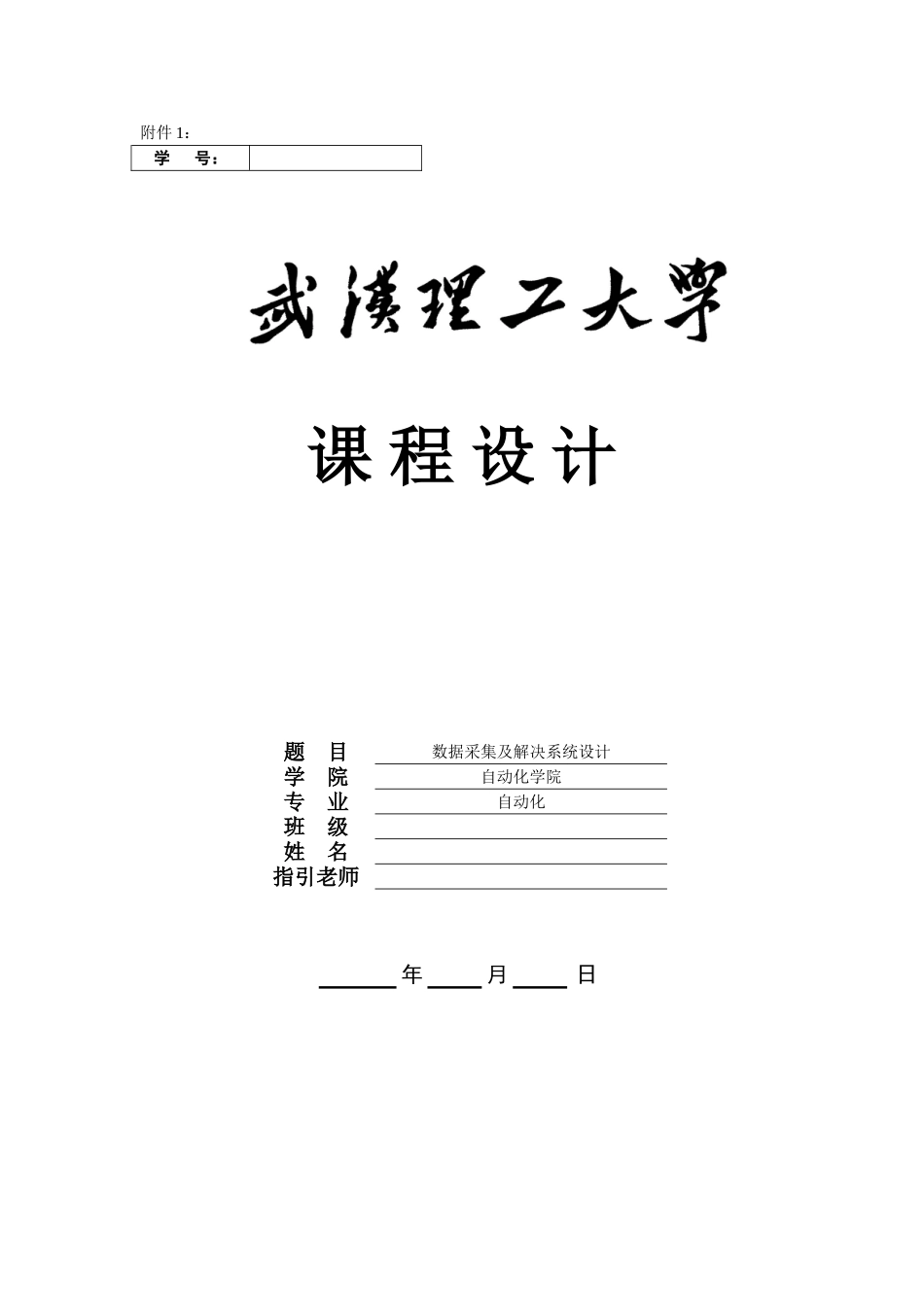

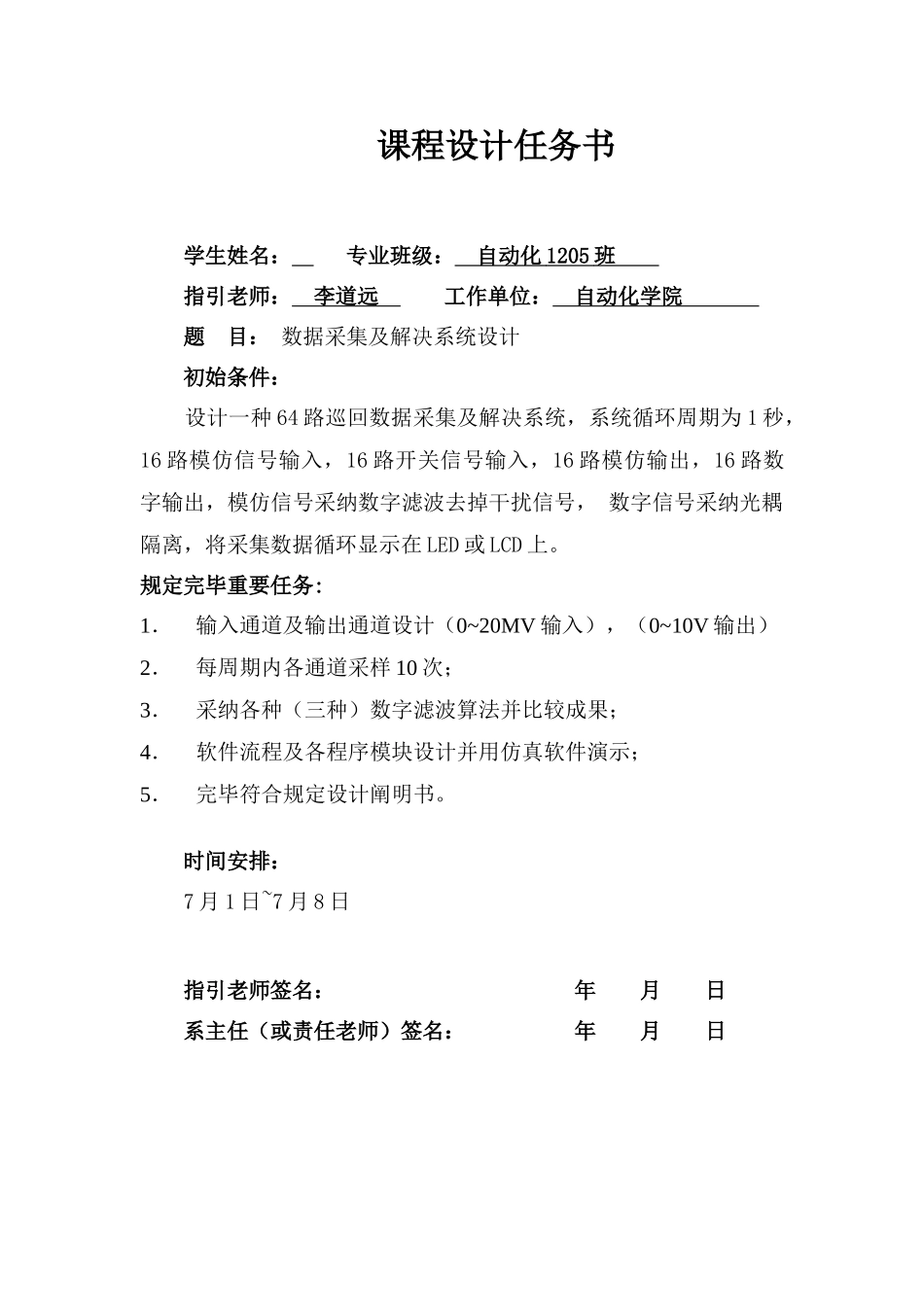

附件 1:学 号: 课 程 设 计题 目数据采集及解决系统设计学 院自动化学院专 业自动化班 级姓 名指引老师年月日课程设计任务书学生姓名: 专业班级: 自动化 1205 班 指引老师: 李道远 工作单位: 自动化学院 题 目: 数据采集及解决系统设计初始条件: 设计一种 64 路巡回数据采集及解决系统,系统循环周期为 1 秒,16 路模仿信号输入,16 路开关信号输入,16 路模仿输出,16 路数字输出,模仿信号采纳数字滤波去掉干扰信号, 数字信号采纳光耦隔离,将采集数据循环显示在 LED 或 LCD 上。规定完毕重要任务:1.输入通道及输出通道设计(0~20MV 输入),(0~10V 输出)2.每周期内各通道采样 10 次;3.采纳各种(三种)数字滤波算法并比较成果; 4.软件流程及各程序模块设计并用仿真软件演示;5.完毕符合规定设计阐明书。时间安排:7 月 1 日~7 月 8 日指引老师签名: 年 月 日系主任(或责任老师)签名: 年 月 日摘要数据采集(DAQ),是指从传感器和其他待测设备等模仿和数字被测单元中自动采非电量或者电量信号,送到上位机中进行分析,解决。数据采集系统是结合基于计算机或者其她专用测试平台测量软硬件产品来实现灵活、顾客自定义测量系统。数据采集和解决是计算机控制系统重要构成某些,在工业控制机和生产过程之间,要对生产过程进行实时控制,就要实时理解生产状态,这就规定采集大量模仿信号或数字信号进行分析,并输出有一定意义、更直观和易于理解模仿量或数字量,以对控制进行指引,调节控制方案。针对当前实时存盘采集系统存在体积大、设计复杂、成本较高等局限性之处,本课题设计了一种基于高速串行总线和数字信号解决器多路数据采集系统,具备成本较低、集成度较高等特点,同步具备一定数字解决能力。核心词:数据采集和解决,A/D 转换,D/A 转换,采样保持目录1 设计任务及规定分析...................................................................................................................42 方案比较及认证...........................................................................................................................43 硬件电路原理...............................................................................................................................53.1 模仿输入输出通道....................................
