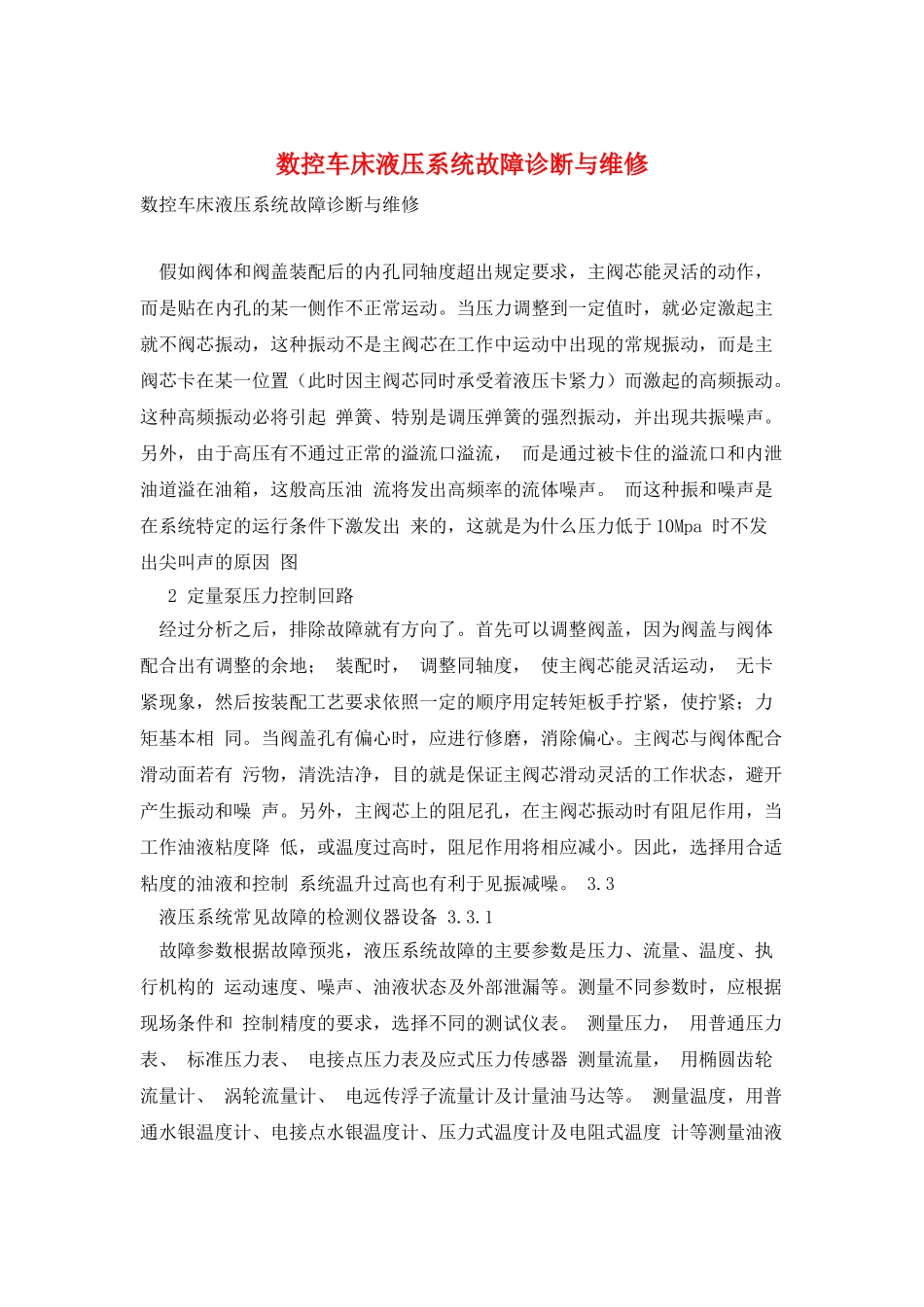

数控车床液压系统故障诊断与维修数控车床液压系统故障诊断与维修 假如阀体和阀盖装配后的内孔同轴度超出规定要求，主阀芯能灵活的动作，而是贴在内孔的某一侧作不正常运动。当压力调整到一定值时，就必定激起主就不阀芯振动，这种振动不是主阀芯在工作中运动中出现的常规振动，而是主阀芯卡在某一位置（此时因主阀芯同时承受着液压卡紧力）而激起的高频振动。这种高频振动必将引起 弹簧、特别是调压弹簧的强烈振动，并出现共振噪声。另外，由于高压有不通过正常的溢流口溢流， 而是通过被卡住的溢流口和内泄油道溢在油箱，这般高压油 流将发出高频率的流体噪声。 而这种振和噪声是在系统特定的运行条件下激发出 来的，这就是为什么压力低于 10Mpa 时不发出尖叫声的原因 图 2 定量泵压力控制回路 经过分析之后，排除故障就有方向了。首先可以调整阀盖，因为阀盖与阀体 配合出有调整的余地； 装配时， 调整同轴度， 使主阀芯能灵活运动， 无卡紧现象，然后按装配工艺要求依照一定的顺序用定转矩板手拧紧，使拧紧；力矩基本相 同。当阀盖孔有偏心时，应进行修磨，消除偏心。主阀芯与阀体配合滑动面若有 污物，清洗洁净，目的就是保证主阀芯滑动灵活的工作状态，避开产生振动和噪 声。另外，主阀芯上的阻尼孔，在主阀芯振动时有阻尼作用，当工作油液粘度降 低，或温度过高时，阻尼作用将相应减小。因此，选择用合适粘度的油液和控制 系统温升过高也有利于见振减噪。 3.3 液压系统常见故障的检测仪器设备 3.3.1 故障参数根据故障预兆，液压系统故障的主要参数是压力、流量、温度、执行机构的 运动速度、噪声、油液状态及外部泄漏等。测量不同参数时，应根据现场条件和 控制精度的要求，选择不同的测试仪表。 测量压力， 用普通压力表、 标准压力表、 电接点压力表及应式压力传感器 测量流量， 用椭圆齿轮流量计、 涡轮流量计、 电远传浮子流量计及计量油马达等。 测量温度，用普通水银温度计、电接点水银温度计、压力式温度计及电阻式温度 计等测量油液状态，用显微镜、光这比较仪、粒子计数器及粘度计等。测量噪 声， 用声级计。 其它测量仪具还有秒表、 转速计、 静动态应变仪及光线示波器等。 3.3.2 专用故障测试仪表及设备 （1）手提式液压测试器这是一种测试液压系统故障部位的机械装置。它由流量计、压力及温度指示表等组成。可以对液压系统的流量，压力及温度等多 方成出现的故障进行测试。 （2...
