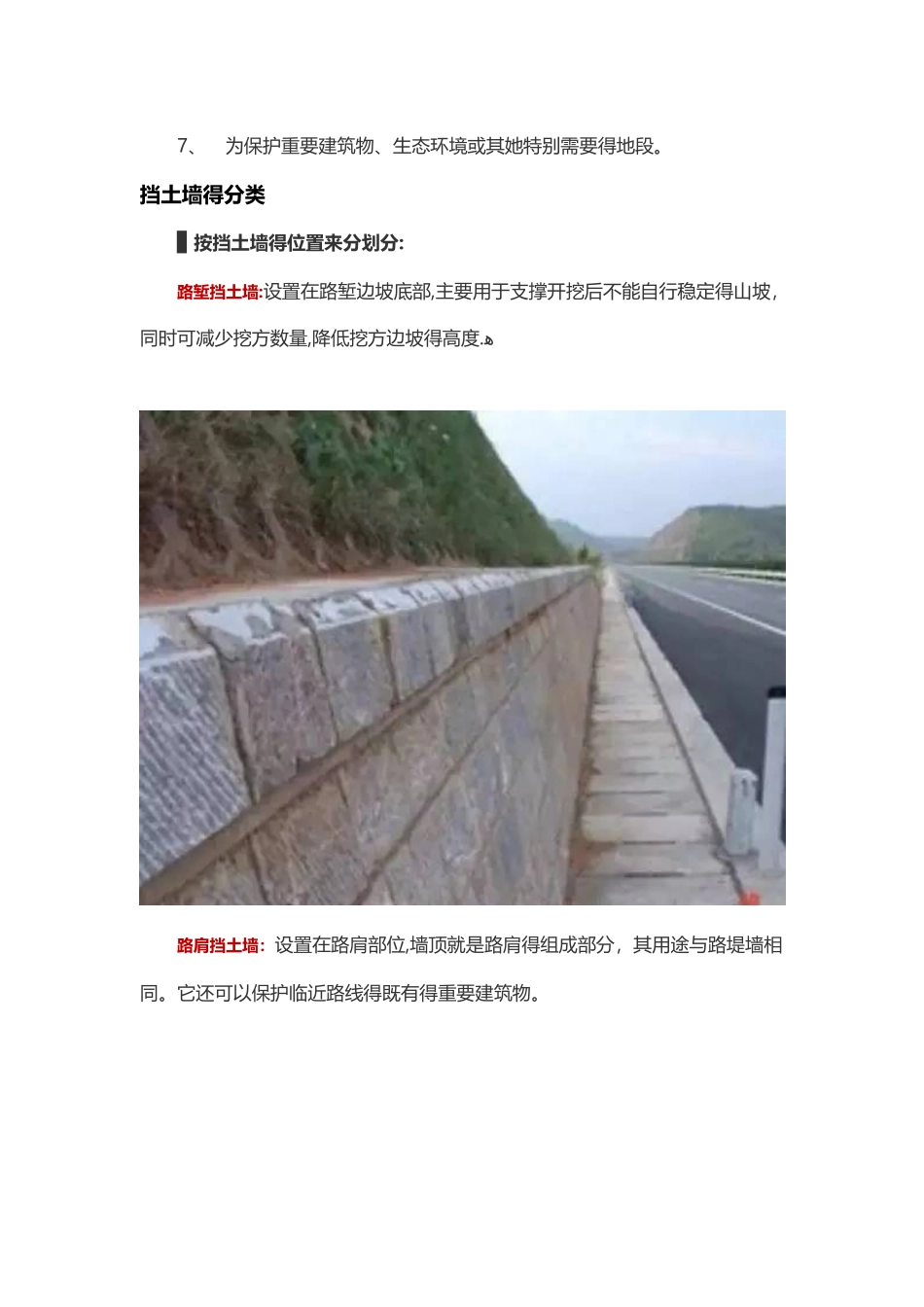

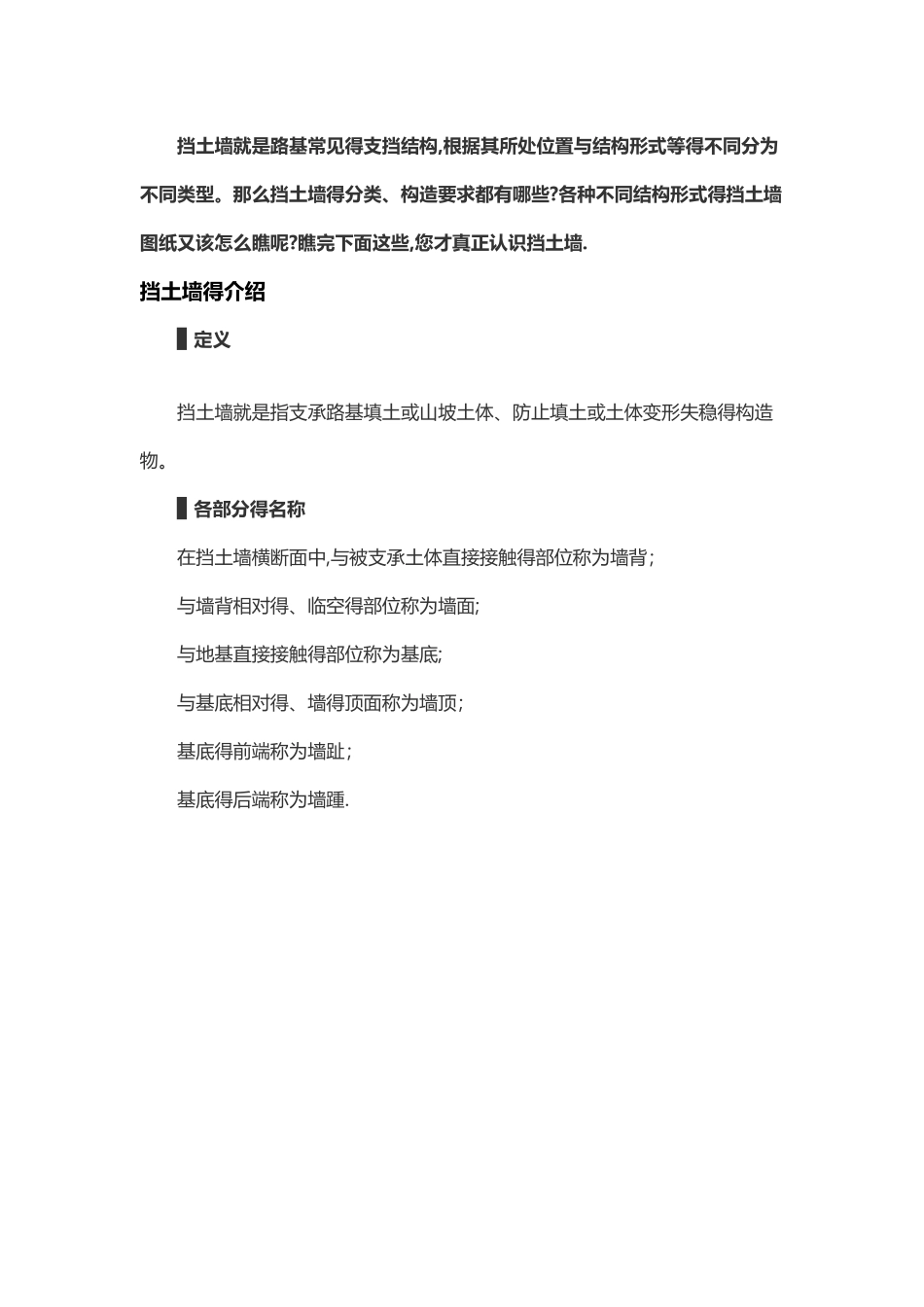

挡土墙就是路基常见得支挡结构,根据其所处位置与结构形式等得不同分为不同类型。那么挡土墙得分类、构造要求都有哪些?各种不同结构形式得挡土墙图纸又该怎么瞧呢?瞧完下面这些,您才真正认识挡土墙.挡土墙得介绍 ▉ 定义挡土墙就是指支承路基填土或山坡土体、防止填土或土体变形失稳得构造物。▉ 各部分得名称在挡土墙横断面中,与被支承土体直接接触得部位称为墙背；与墙背相对得、临空得部位称为墙面;与地基直接接触得部位称为基底;与基底相对得、墙得顶面称为墙顶；基底得前端称为墙趾；基底得后端称为墙踵.▉ 应用范围路基在遇到下列情况时可考虑修建挡土墙1、 陡坡地段；2、 为避开大量挖方及降低边坡高度得路堑地段;3、 可能产生塌方、滑坡得不良地质地段;4、 高填方地段;5、 水流冲刷严重或长期受水浸泡得沿河路基地段；6、 为节约用地、减少拆迁或者少占用农田得地段;7、 为保护重要建筑物、生态环境或其她特别需要得地段。挡土墙得分类▉ 按挡土墙得位置来分划分:路堑挡土墙:设置在路堑边坡底部,主要用于支撑开挖后不能自行稳定得山坡，同时可减少挖方数量,降低挖方边坡得高度.ﻫ路肩挡土墙：设置在路肩部位,墙顶就是路肩得组成部分，其用途与路堤墙相同。它还可以保护临近路线得既有得重要建筑物。路堤挡土墙:设置在高填土路提或陡坡路堤得下方,可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚,减少填方数量,减少拆迁与占地面积。山坡挡土墙：设置在路堑或路堤上方，用于支撑山坡上可能坍滑得覆盖层、破裂岩层或山体滑坡。浸水挡土墙：沿河路堤,在傍水得一侧设置挡土墙,可以防止水流对路基得冲刷与侵蚀,也就是减少压缩河床得有效措施.▉ 根据挡土墙得结构形式划分(这里只涉及几种常见得挡土墙):重力式挡土墙:就是以挡土墙自身重力来维持挡土墙在土压力作用下得稳定。它就是我国目前常用得一种挡土墙。常见得重力式挡土墙高度一般在 5～6 ｍ以下,大多采纳结构简单得梯形截面形式,对于超高重力式挡土墙(一般指 6 ｍ以上得挡墙)即有半重力式、衡重力式等多种形式。ﻫ重力式挡土墙可根据其墙背得坡度分为以下几种类型（如下图）:重力式挡土墙与悬臂式挡土墙得示意图（如下图):薄壁式挡土墙:包括悬臂式挡土墙与扶壁式挡土墙两种;一般墙高 6 ｍ以内采纳悬臂式,6m 以上采纳扶壁式。◆ 悬臂式挡土墙:就是由立板（墙面板)与底板（墙趾板与墙踵板）两部分组成,一般形式为如下图所示：◆ 扶壁式挡土墙:当挡土墙得墙高...
