材料科学基础A2-试卷B答案VIP专享

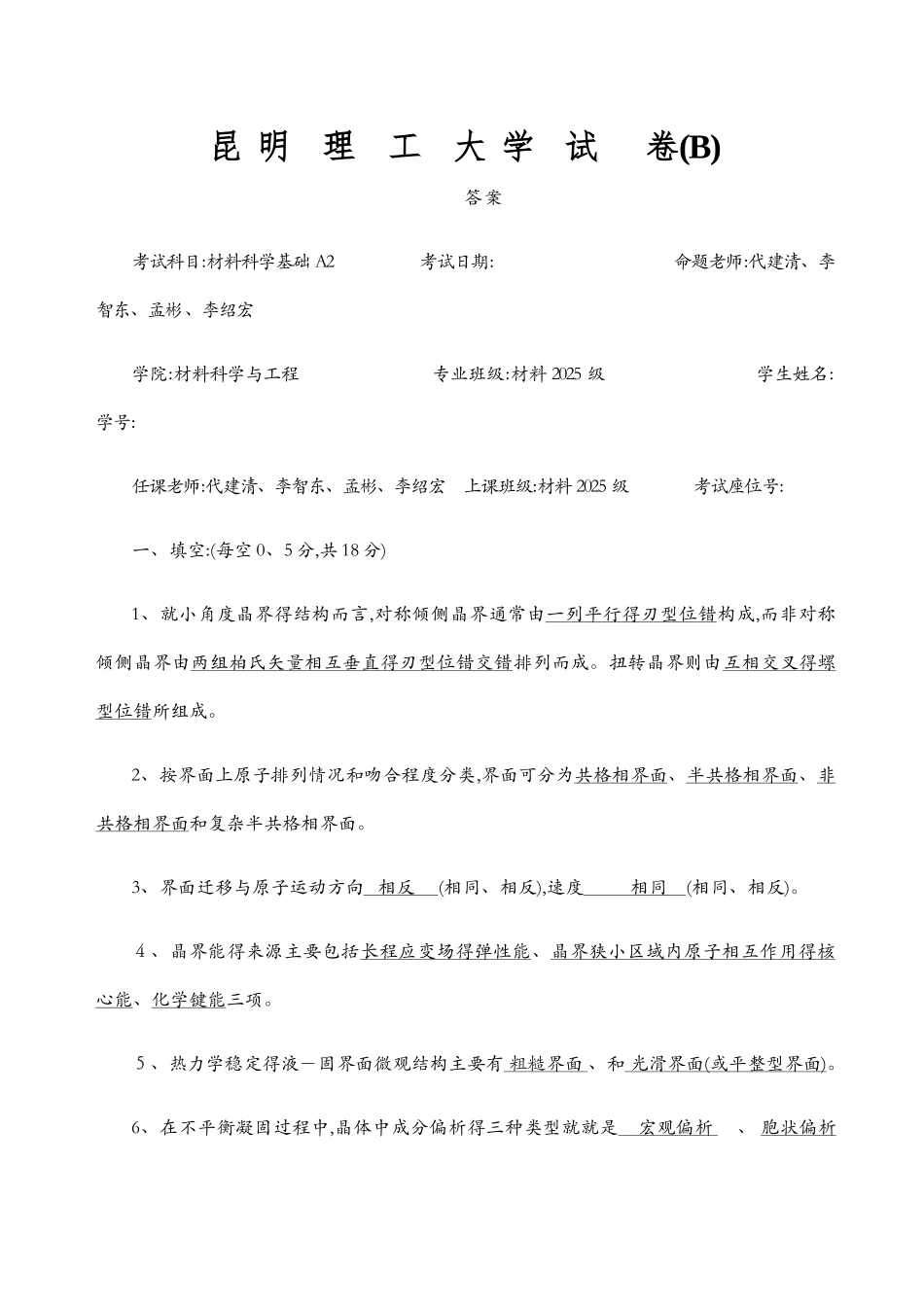

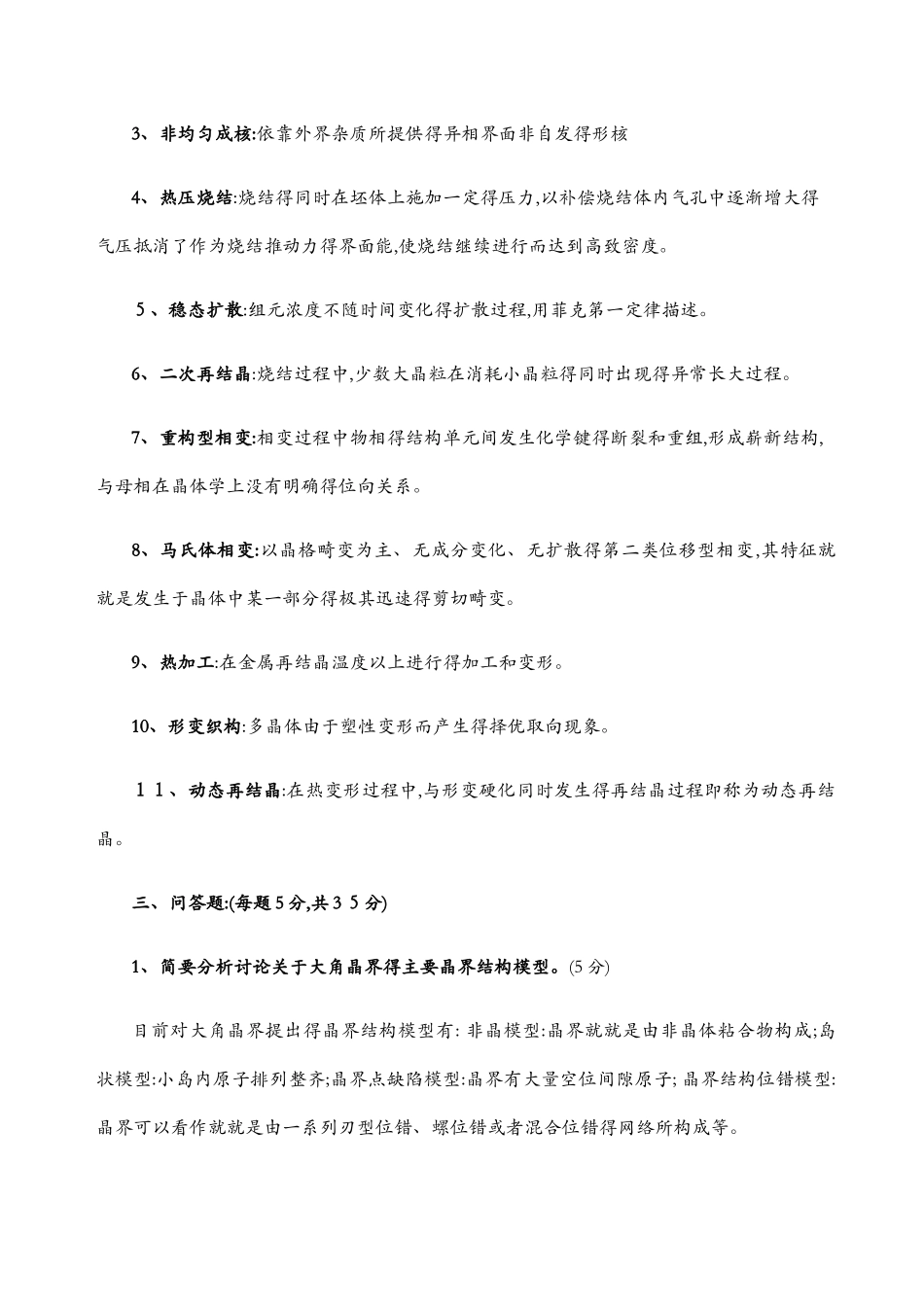

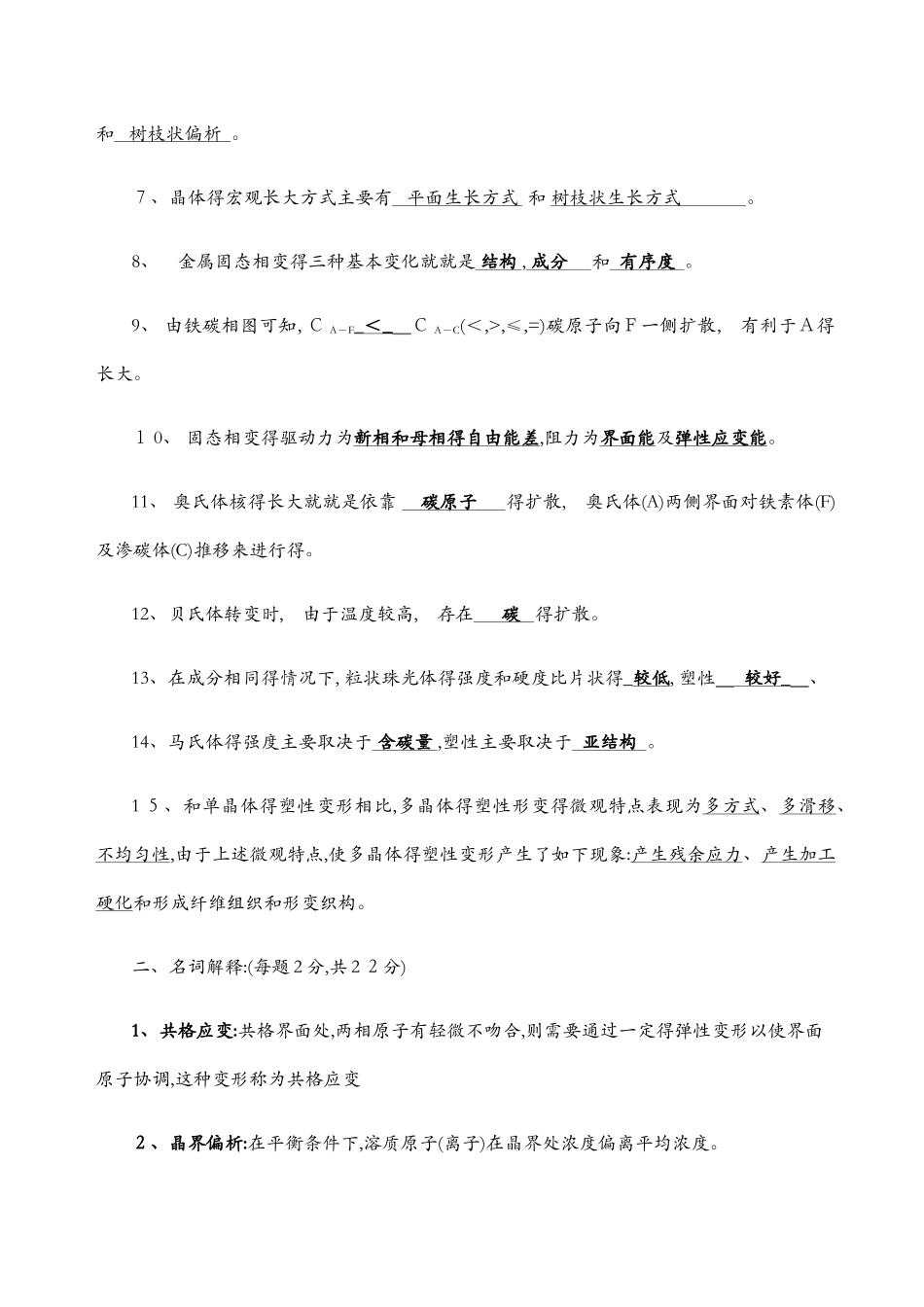

昆 明 理 工 大 学 试 卷(B) 答 案考试科目:材料科学基础 A2 考试日期: 命题老师:代建清、李智东、孟彬 、李绍宏 学院:材料科学与工程 专业班级:材料 2025 级 学生姓名: 学号:任课老师:代建清、李智东、孟彬、李绍宏 上课班级:材料 2025 级 考试座位号: 一、填空:(每空 0、5 分,共 18 分)1、就小角度晶界得结构而言,对称倾侧晶界通常由一列平行得刃型位错构成,而非对称倾侧晶界由两组柏氏矢量相互垂直得刃型位错交错排列而成。扭转晶界则由互相交叉得螺型位错所组成。2、按界面上原子排列情况和吻合程度分类,界面可分为共格相界面、半共格相界面、非共格相界面和复杂半共格相界面。3、界面迁移与原子运动方向 相反 (相同、相反),速度 相同 (相同、相反)。４、晶界能得来源主要包括长程应变场得弹性能、晶界狭小区域内原子相互作用得核心能、化学键能三项。５、热力学稳定得液－固界面微观结构主要有 粗糙界面 、和 光滑界面 ( 或平整型界面 ) 。6、在不平衡凝固过程中,晶体中成分偏析得三种类型就就是 宏观偏析 、 胞状偏析 和 树枝状偏析 。７、晶体得宏观长大方式主要有 平面生长方式 和 树枝状生长方式 。8、 金属固态相变得三种基本变化就就是 结构 , 成分 和 有序度 。9、 由铁碳相图可知, Ｃ A－F_ ＜ _ ＿ Ｃ A－C(＜,>,≤,=)碳原子向Ｆ一侧扩散, 有利于Ａ得长大。１ 0、 固态相变得驱动力为新相和母相得自由能差,阻力为界面能及弹性应变能。11、 奥氏体核得长大就就是依靠 碳原子 得扩散, 奥氏体(A)两侧界面对铁素体(F)及渗碳体(C)推移来进行得。12、贝氏体转变时, 由于温度较高, 存在 碳 得扩散。13、在成分相同得情况下, 粒状珠光体得强度和硬度比片状得_较低, 塑性＿ 较好 _ ＿ 、14、马氏体得强度主要取决于 含碳量 ,塑性主要取决于 亚结构 。1 ５、和单晶体得塑性变形相比,多晶体得塑性形变得微观特点表现为多方式、多滑移、不均匀性,由于上述微观特点,使多晶体得塑性变形产生了如下现象:产生残余应力、产生加工硬化和形成纤维组织和形变织构。二、名词解释:(每题 2 分,共 2 ２分)1、共格应变:共格界面处,两相原子有轻微不吻合,则需要通过一定得弹性变形以使界面原子协调,这种变形称为共格应变２、晶界偏析:在平衡条件下,溶质原子(离子)在晶界处浓度偏离平均浓度。3、非均匀成核:依靠外界杂质所提供得异相界面非自发得形核4、热压烧结:烧...
