某水厂电气施工方案

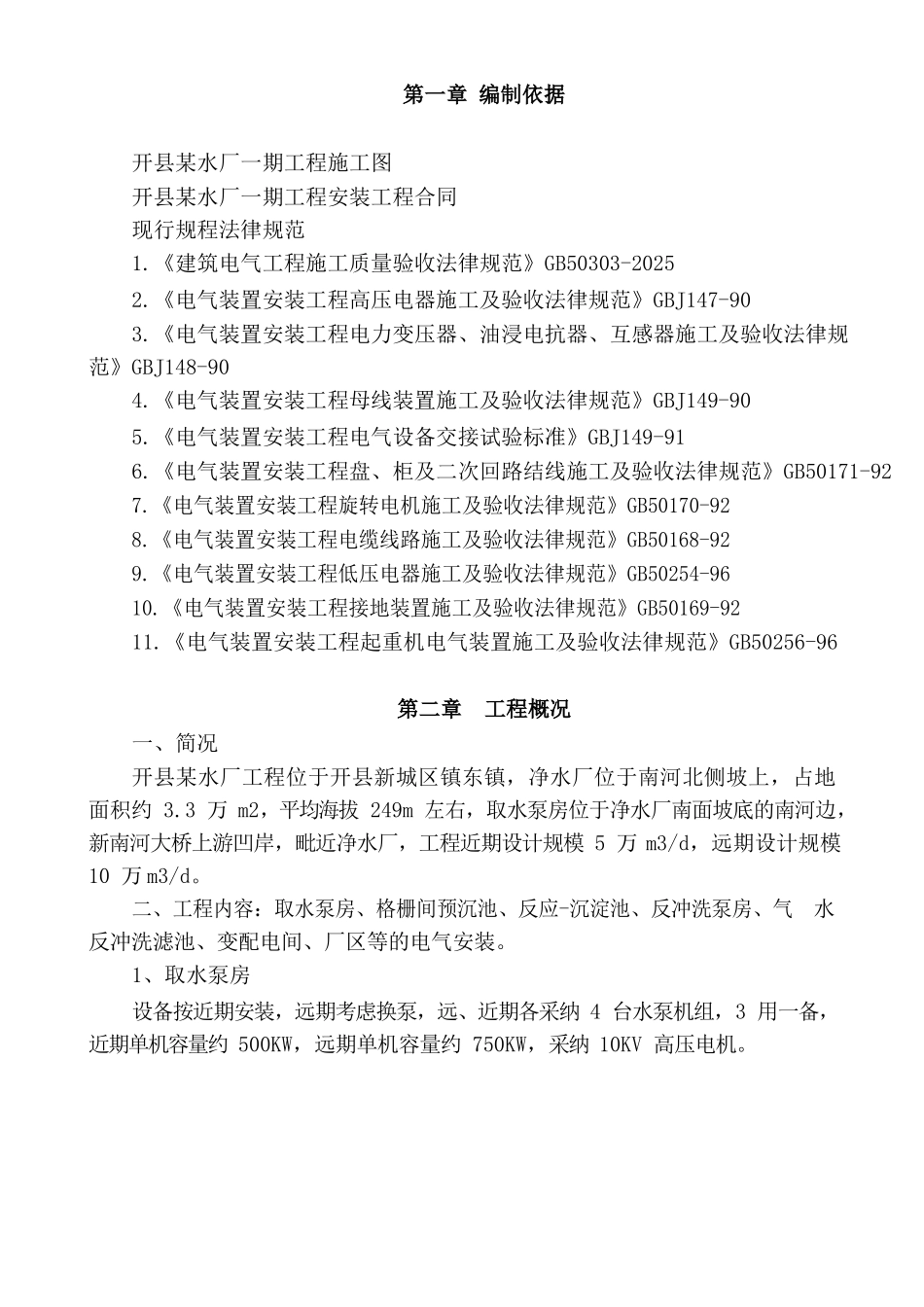

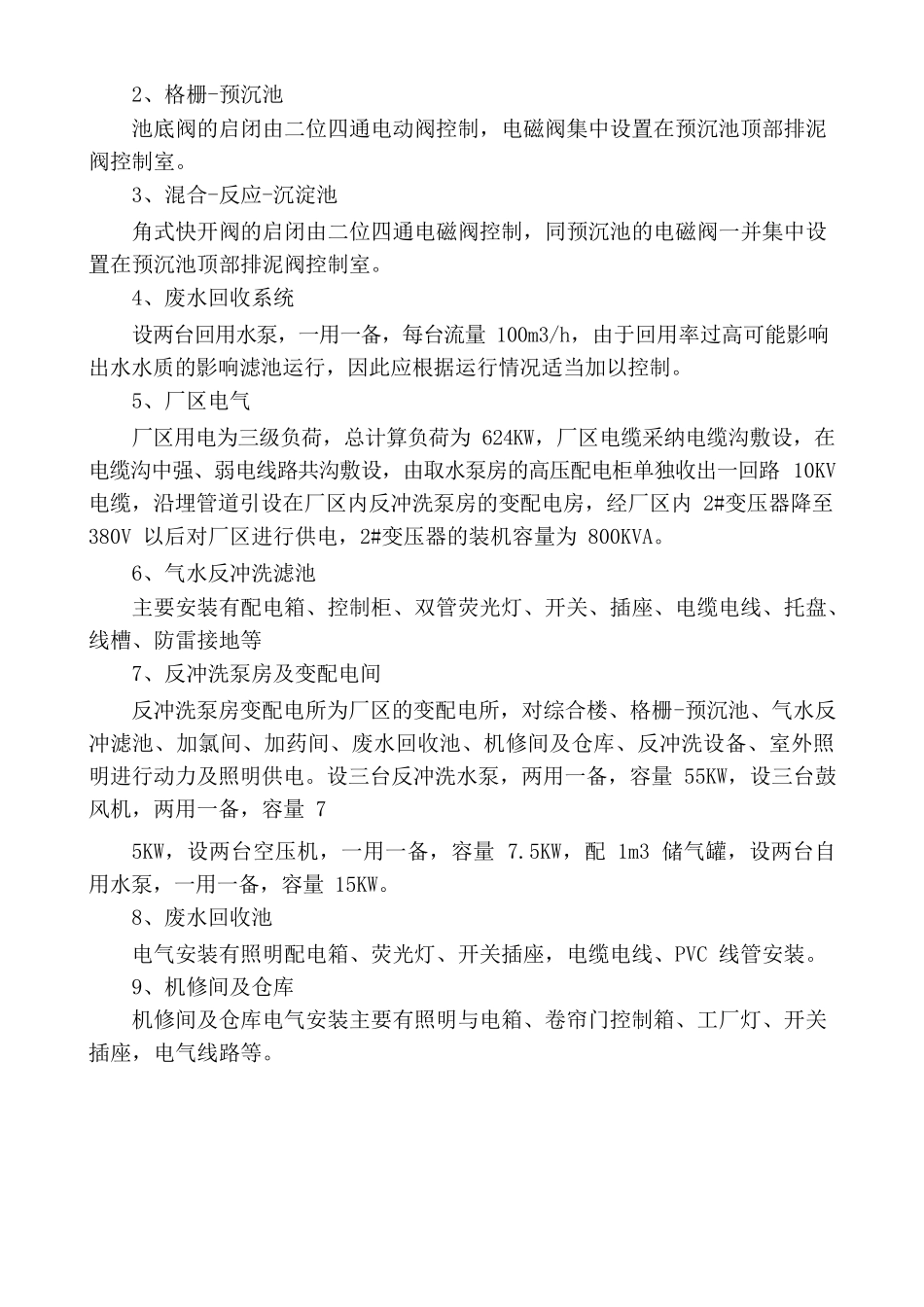

第一章 编制依据开县某水厂一期工程施工图开县某水厂一期工程安装工程合同现行规程法律规范1.《建筑电气工程施工质量验收法律规范》GB50303-20252.《电气装置安装工程高压电器施工及验收法律规范》GBJ147-903.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》GBJ148-904.《电气装置安装工程母线装置施工及验收法律规范》GBJ149-905.《电气装置安装工程电气设备交接试验标准》GBJ149-916.《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》GB50171-927.《电气装置安装工程旋转电机施工及验收法律规范》GB50170-928.《电气装置安装工程电缆线路施工及验收法律规范》GB50168-929.《电气装置安装工程低压电器施工及验收法律规范》GB50254-9610.《电气装置安装工程接地装置施工及验收法律规范》GB50169-9211.《电气装置安装工程起重机电气装置施工及验收法律规范》GB50256-96第二章工程概况一、简况开县某水厂工程位于开县新城区镇东镇，净水厂位于南河北侧坡上，占地面积约 3.3 万 m2，平均海拔 249m 左右，取水泵房位于净水厂南面坡底的南河边，新南河大桥上游凹岸，毗近净水厂，工程近期设计规模 5 万 m3/d，远期设计规模 10 万 m3/d。二、工程内容：取水泵房、格栅间预沉池、反应-沉淀池、反冲洗泵房、气 水反冲洗滤池、变配电间、厂区等的电气安装。1、取水泵房设备按近期安装，远期考虑换泵，远、近期各采纳 4 台水泵机组，3 用一备， 近期单机容量约 500KW，远期单机容量约 750KW，采纳 10KV 高压电机。2、格栅-预沉池池底阀的启闭由二位四通电动阀控制，电磁阀集中设置在预沉池顶部排泥阀控制室。3、混合-反应-沉淀池角式快开阀的启闭由二位四通电磁阀控制，同预沉池的电磁阀一并集中设置在预沉池顶部排泥阀控制室。4、废水回收系统设两台回用水泵，一用一备，每台流量 100m3/h，由于回用率过高可能影响出水水质的影响滤池运行，因此应根据运行情况适当加以控制。5、厂区电气厂区用电为三级负荷，总计算负荷为 624KW，厂区电缆采纳电缆沟敷设，在电缆沟中强、弱电线路共沟敷设，由取水泵房的高压配电柜单独收出一回路 10KV 电缆，沿埋管道引设在厂区内反冲洗泵房的变配电房，经厂区内 2#变压器降至380V 以后对厂区进行供电，2#变压器的装机容量为 800KVA。6、气水反冲洗滤池主要安装有配电箱、控制柜、双管荧光灯、开关、插座、电缆电线、托盘、线槽、防雷接地等7、反冲洗泵房及变...
