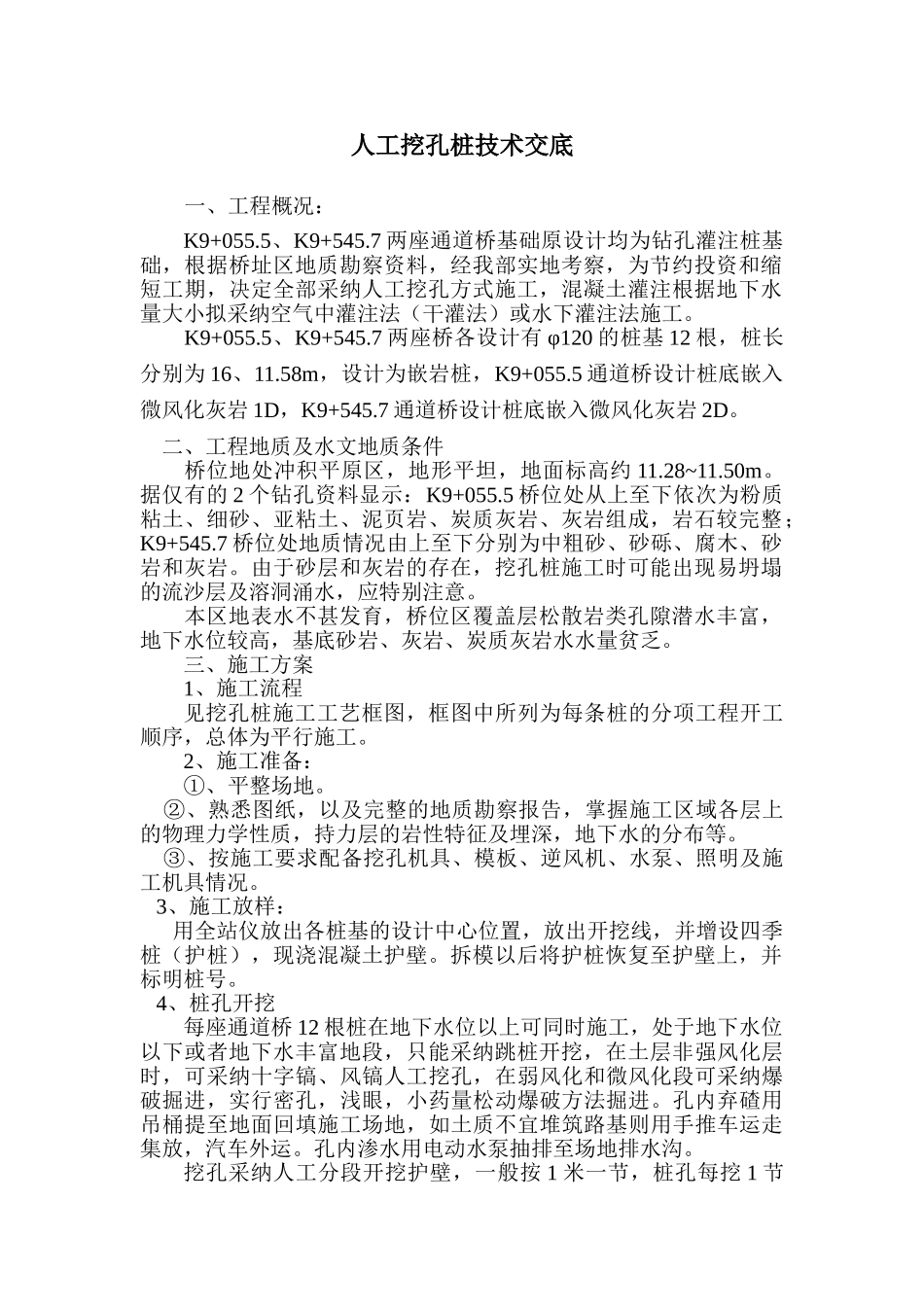

人工挖孔桩技术交底 一、工程概况：K9+055.5、K9+545.7 两座通道桥基础原设计均为钻孔灌注桩基础，根据桥址区地质勘察资料，经我部实地考察，为节约投资和缩短工期，决定全部采纳人工挖孔方式施工，混凝土灌注根据地下水量大小拟采纳空气中灌注法（干灌法）或水下灌注法施工。K9+055.5、K9+545.7 两座桥各设计有 φ120 的桩基 12 根，桩长分别为 16、11.58m，设计为嵌岩桩，K9+055.5 通道桥设计桩底嵌入微风化灰岩 1D，K9+545.7 通道桥设计桩底嵌入微风化灰岩 2D。 二、工程地质及水文地质条件桥位地处冲积平原区，地形平坦，地面标高约 11.28~11.50m。据仅有的 2 个钻孔资料显示：K9+055.5 桥位处从上至下依次为粉质粘土、细砂、亚粘土、泥页岩、炭质灰岩、灰岩组成，岩石较完整；K9+545.7 桥位处地质情况由上至下分别为中粗砂、砂砾、腐木、砂岩和灰岩。由于砂层和灰岩的存在，挖孔桩施工时可能出现易坍塌的流沙层及溶洞涌水，应特别注意。本区地表水不甚发育，桥位区覆盖层松散岩类孔隙潜水丰富，地下水位较高，基底砂岩、灰岩、炭质灰岩水水量贫乏。三、施工方案1、施工流程见挖孔桩施工工艺框图，框图中所列为每条桩的分项工程开工顺序，总体为平行施工。2、施工准备： ①、平整场地。 ②、熟悉图纸，以及完整的地质勘察报告，掌握施工区域各层上的物理力学性质，持力层的岩性特征及埋深，地下水的分布等。 ③、按施工要求配备挖孔机具、模板、逆风机、水泵、照明及施工机具情况。 3、施工放样： 用全站仪放出各桩基的设计中心位置，放出开挖线，并增设四季桩（护桩），现浇混凝土护壁。拆模以后将护桩恢复至护壁上，并标明桩号。 4、桩孔开挖每座通道桥 12 根桩在地下水位以上可同时施工，处于地下水位以下或者地下水丰富地段，只能采纳跳桩开挖，在土层非强风化层时，可采纳十字镐、风镐人工挖孔，在弱风化和微风化段可采纳爆破掘进，实行密孔，浅眼，小药量松动爆破方法掘进。孔内弃碴用吊桶提至地面回填施工场地，如土质不宜堆筑路基则用手推车运走集放，汽车外运。孔内渗水用电动水泵抽排至场地排水沟。挖孔采纳人工分段开挖护壁，一般按 1 米一节，桩孔每挖 1 节后，立即装模用 C15 素混凝土及时护壁。随挖随支。遇有流砂层或水量较大时，为防止塌孔，按 0.3~0.5m 一节护壁，并根据情况增加护壁钢筋，同时为提高护壁砼早期强度，加快挖孔桩速度，护壁砼中添加早强剂。 如地下水较大时，地层中又有涌...
