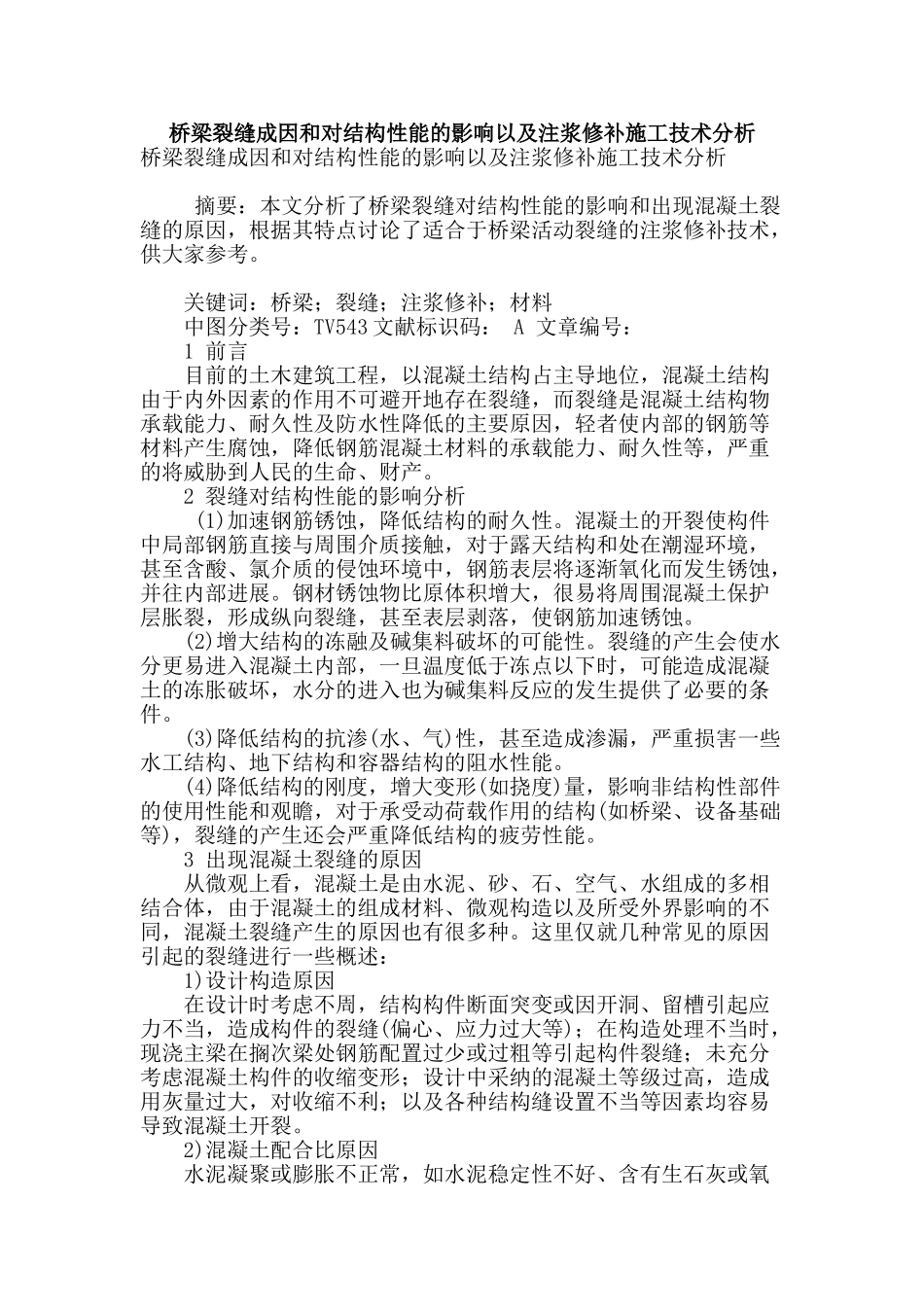

桥梁裂缝成因和对结构性能的影响以及注浆修补施工技术分析桥梁裂缝成因和对结构性能的影响以及注浆修补施工技术分析 摘要：本文分析了桥梁裂缝对结构性能的影响和出现混凝土裂缝的原因，根据其特点讨论了适合于桥梁活动裂缝的注浆修补技术，供大家参考
关键词：桥梁；裂缝；注浆修补；材料 中图分类号：TV543 文献标识码： A 文章编号： 1 前言 目前的土木建筑工程，以混凝土结构占主导地位，混凝土结构由于内外因素的作用不可避开地存在裂缝，而裂缝是混凝土结构物承载能力、耐久性及防水性降低的主要原因，轻者使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性等，严重的将威胁到人民的生命、财产
2 裂缝对结构性能的影响分析 (1)加速钢筋锈蚀，降低结构的耐久性
混凝土的开裂使构件中局部钢筋直接与周围介质接触，对于露天结构和处在潮湿环境，甚至含酸、氯介质的侵蚀环境中，钢筋表层将逐渐氧化而发生锈蚀，并往内部进展
钢材锈蚀物比原体积增大，很易将周围混凝土保护层胀裂，形成纵向裂缝，甚至表层剥落，使钢筋加速锈蚀
(2)增大结构的冻融及碱集料破坏的可能性
裂缝的产生会使水分更易进入混凝土内部，一旦温度低于冻点以下时，可能造成混凝土的冻胀破坏，水分的进入也为碱集料反应的发生提供了必要的条件
(3)降低结构的抗渗(水、气)性，甚至造成渗漏，严重损害一些水工结构、地下结构和容器结构的阻水性能
(4)降低结构的刚度，增大变形(如挠度)量，影响非结构性部件的使用性能和观瞻，对于承受动荷载作用的结构(如桥梁、设备基础等)，裂缝的产生还会严重降低结构的疲劳性能
3 出现混凝土裂缝的原因 从微观上看，混凝土是由水泥、砂、石、空气、水组成的多相结合体，由于混凝土的组成材料、微观构造以及所受外界影响的不同，混凝土裂缝产生的原因也有很多种
这里仅就几种常见的原因引起的裂缝进行一些概述： 1)设计构造原因
