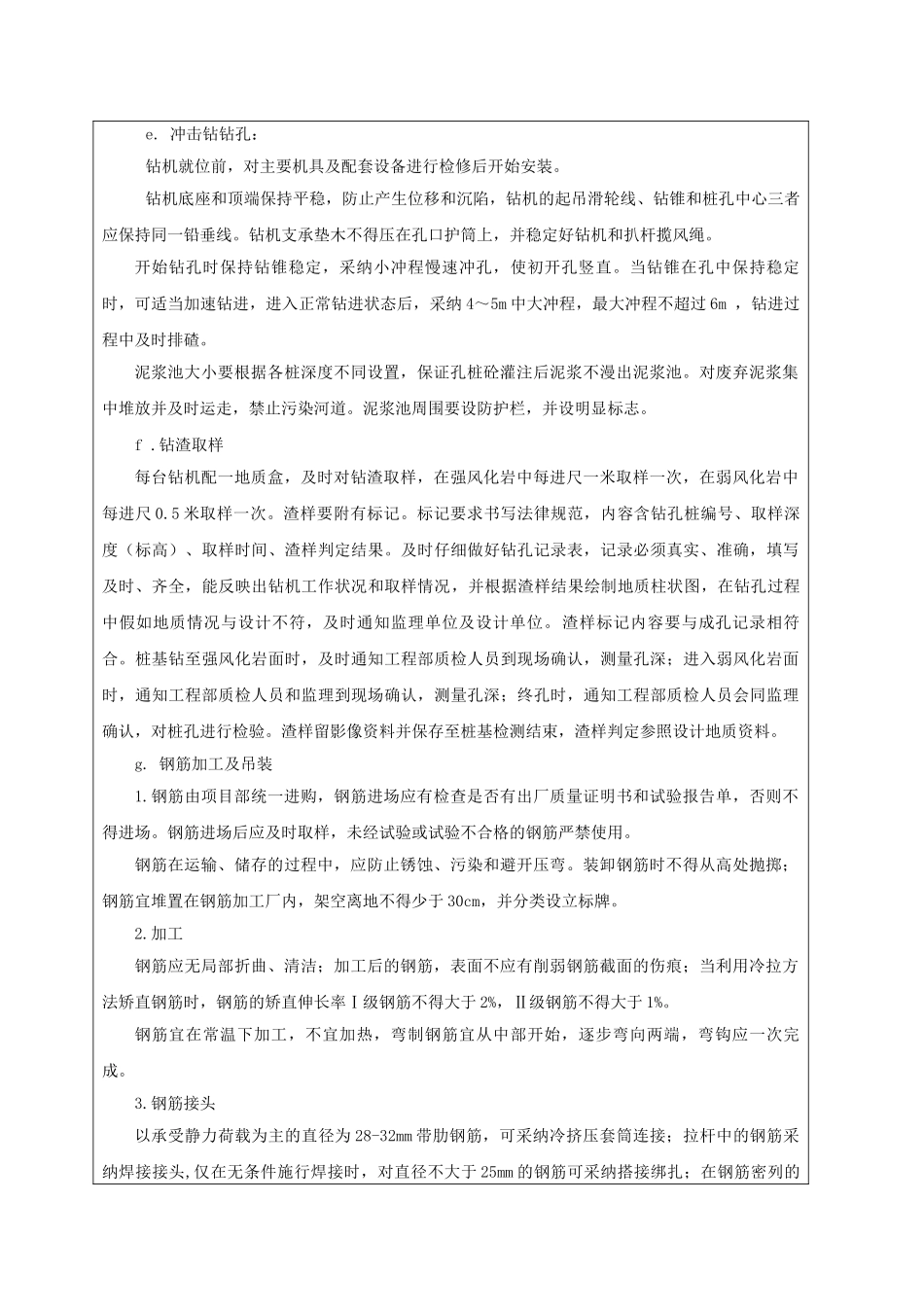

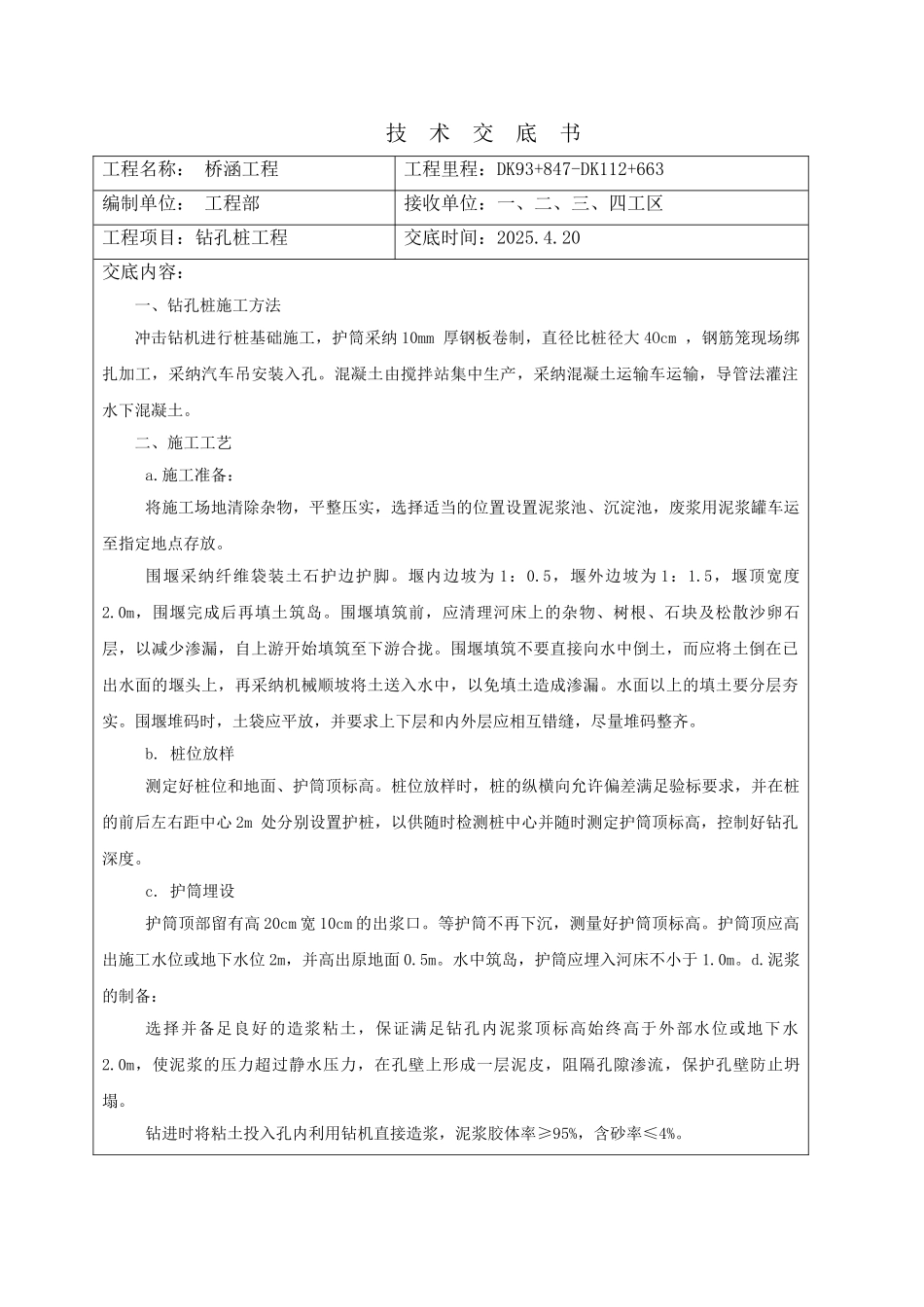

技 术 交 底 书工程名称： 桥涵工程工程里程：DK93+847-DK112+663编制单位： 工程部接收单位：一、二、三、四工区工程项目：钻孔桩工程交底时间：2025.4.20交底内容：一、钻孔桩施工方法冲击钻机进行桩基础施工，护筒采纳 10mm 厚钢板卷制，直径比桩径大 4Ocm ，钢筋笼现场绑扎加工，采纳汽车吊安装入孔。混凝土由搅拌站集中生产，采纳混凝土运输车运输，导管法灌注水下混凝土。二、施工工艺a.施工准备：将施工场地清除杂物，平整压实，选择适当的位置设置泥浆池、沉淀池，废浆用泥浆罐车运至指定地点存放。围堰采纳纤维袋装土石护边护脚。堰内边坡为 1：0.5，堰外边坡为 1：1.5，堰顶宽度2.0m，围堰完成后再填土筑岛。围堰填筑前，应清理河床上的杂物、树根、石块及松散沙卵石层，以减少渗漏，自上游开始填筑至下游合拢。围堰填筑不要直接向水中倒土，而应将土倒在已出水面的堰头上，再采纳机械顺坡将土送入水中，以免填土造成渗漏。水面以上的填土要分层夯实。围堰堆码时，土袋应平放，并要求上下层和内外层应相互错缝，尽量堆码整齐。b. 桩位放样测定好桩位和地面、护筒顶标高。桩位放样时，桩的纵横向允许偏差满足验标要求，并在桩的前后左右距中心 2m 处分别设置护桩，以供随时检测桩中心并随时测定护筒顶标高，控制好钻孔深度。c. 护筒埋设护筒顶部留有高 20cm 宽 10cm 的出浆口。等护筒不再下沉，测量好护筒顶标高。护筒顶应高出施工水位或地下水位 2m，并高出原地面 0.5m。水中筑岛，护筒应埋入河床不小于 1.0m。d.泥浆的制备：选择并备足良好的造浆粘土，保证满足钻孔内泥浆顶标高始终高于外部水位或地下水2.0m，使泥浆的压力超过静水压力，在孔壁上形成一层泥皮，阻隔孔隙渗流，保护孔壁防止坍塌。钻进时将粘土投入孔内利用钻机直接造浆，泥浆胶体率≥95%，含砂率≤4%。e. 冲击钻钻孔：钻机就位前，对主要机具及配套设备进行检修后开始安装。钻机底座和顶端保持平稳，防止产生位移和沉陷，钻机的起吊滑轮线、钻锥和桩孔中心三者应保持同一铅垂线。钻机支承垫木不得压在孔口护筒上，并稳定好钻机和扒杆揽风绳。开始钻孔时保持钻锥稳定，采纳小冲程慢速冲孔，使初开孔竖直。当钻锥在孔中保持稳定时，可适当加速钻进，进入正常钻进状态后，采纳 4～5m 中大冲程，最大冲程不超过 6m ，钻进过程中及时排碴。泥浆池大小要根据各桩深度不同设置，保证孔桩砼灌注后泥浆不漫出泥浆池。对废弃泥浆集中堆放并及时运走，...
