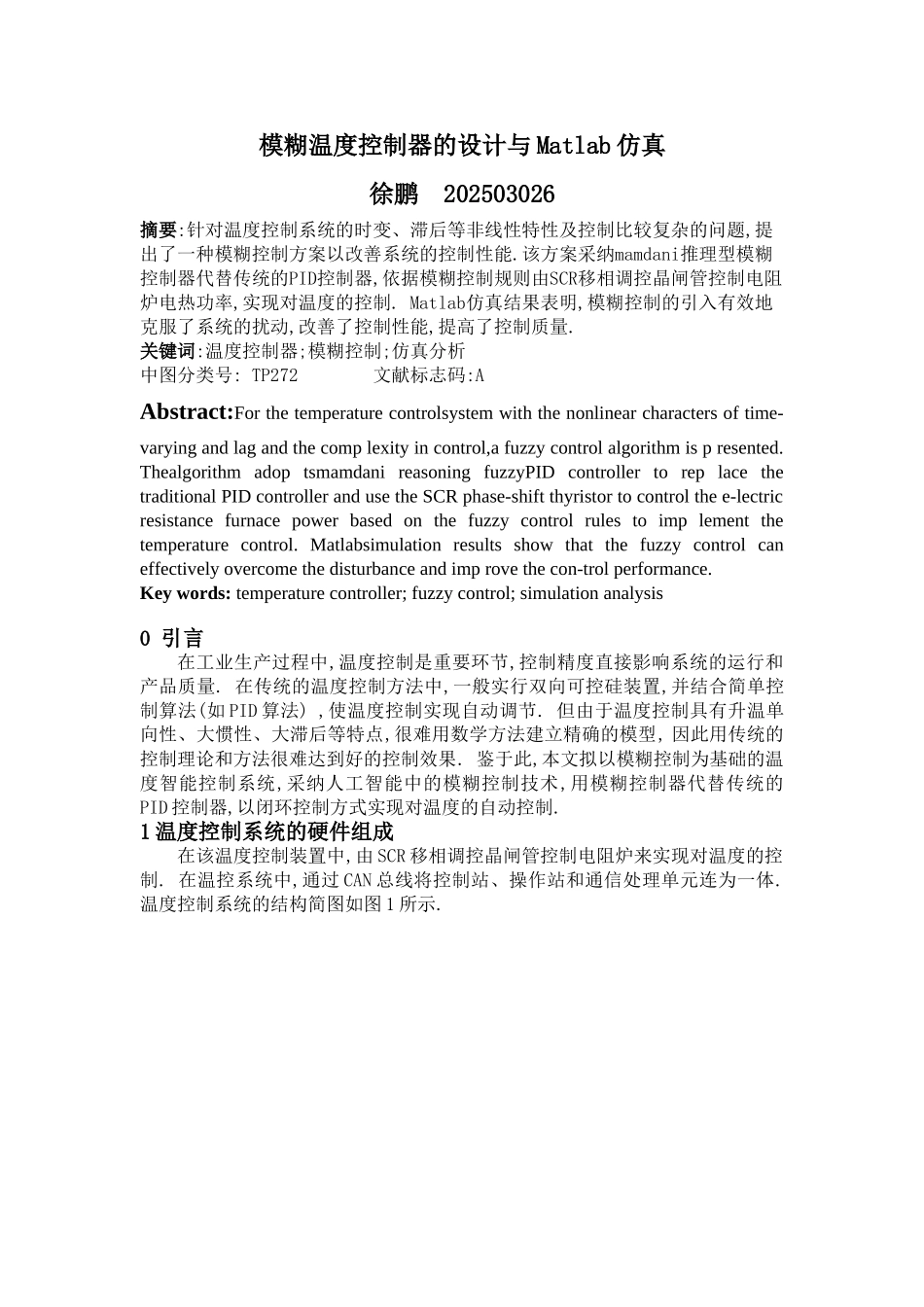

模糊温度控制器的设计与Matlab仿真

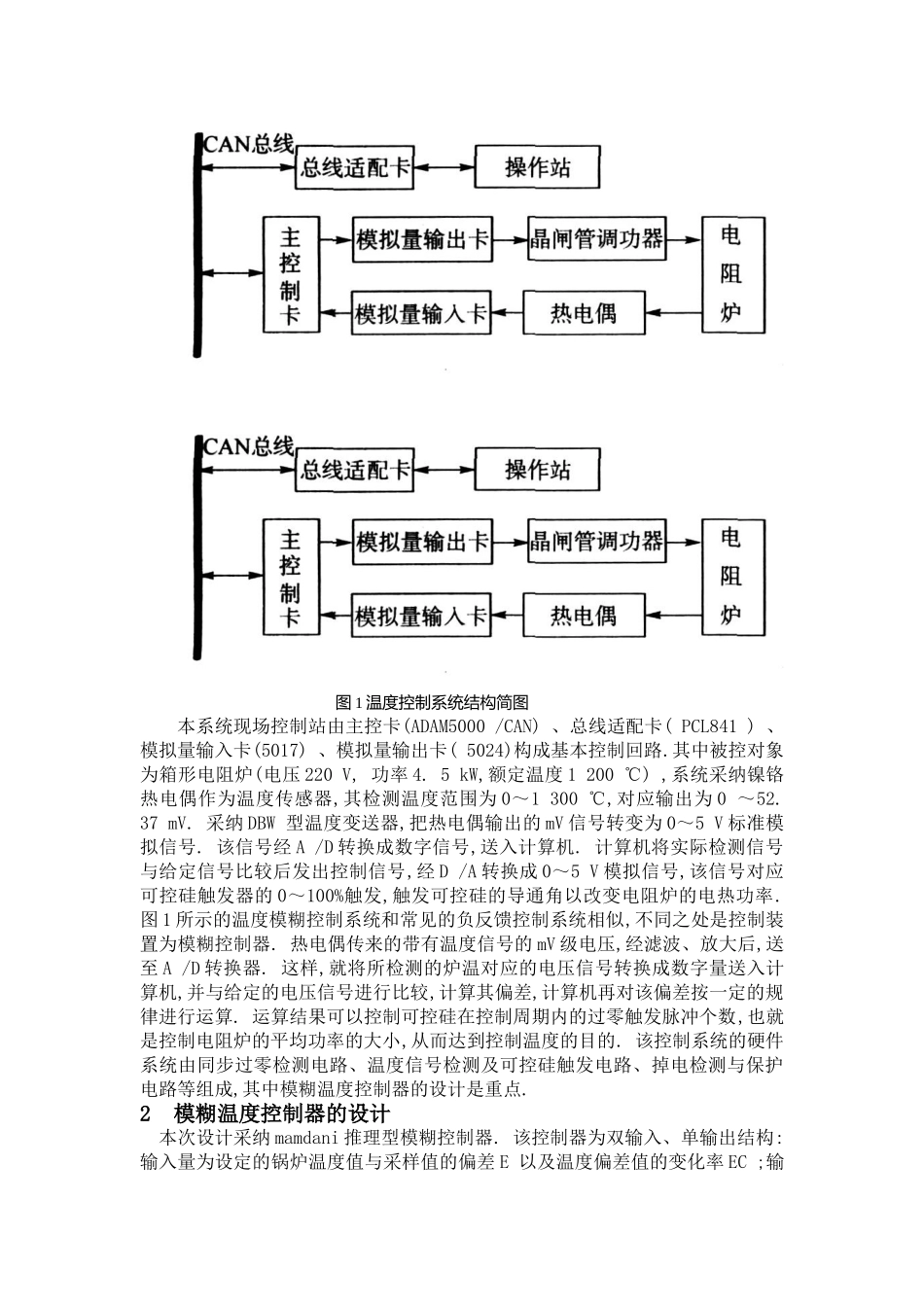

模糊温度控制器的设计与 Matlab 仿真徐鹏 202503026摘要:针对温度控制系统的时变、滞后等非线性特性及控制比较复杂的问题,提出了一种模糊控制方案以改善系统的控制性能.该方案采纳mamdani推理型模糊控制器代替传统的PID控制器,依据模糊控制规则由SCR移相调控晶闸管控制电阻炉电热功率,实现对温度的控制. Matlab仿真结果表明,模糊控制的引入有效地克服了系统的扰动,改善了控制性能,提高了控制质量.关键词:温度控制器;模糊控制;仿真分析中图分类号: TP272 文献标志码:AAbstract:For the temperature controlsystem with the nonlinear characters of time-varying and lag and the comp lexity in control,a fuzzy control algorithm is p resented. Thealgorithm adop tsmamdani reasoning fuzzyPID controller to rep lace the traditional PID controller and use the SCR phase-shift thyristor to control the e-lectric resistance furnace power based on the fuzzy control rules to imp lement the temperature control. Matlabsimulation results show that the fuzzy control can effectively overcome the disturbance and imp rove the con-trol performance.Key words: temperature controller; fuzzy control; simulation analysis0 引言在工业生产过程中,温度控制是重要环节,控制精度直接影响系统的运行和产品质量. 在传统的温度控制方法中,一般实行双向可控硅装置,并结合简单控制算法(如 PID 算法) ,使温度控制实现自动调节. 但由于温度控制具有升温单向性、大惯性、大滞后等特点,很难用数学方法建立精确的模型, 因此用传统的控制理论和方法很难达到好的控制效果. 鉴于此,本文拟以模糊控制为基础的温度智能控制系统,采纳人工智能中的模糊控制技术,用模糊控制器代替传统的PID 控制器,以闭环控制方式实现对温度的自动控制.1 温度控制系统的硬件组成在该温度控制装置中,由 SCR 移相调控晶闸管控制电阻炉来实现对温度的控制. 在温控系统中,通过 CAN 总线将控制站、操作站和通信处理单元连为一体. 温度控制系统的结构简图如图 1 所示.图 1 温度控制系统结构简图本系统现场控制站由主控卡(ADAM5000 /CAN) 、总线适配卡( PCL841 ) 、模拟量输入卡(5017) 、模拟量输出卡( 5024)构成基本控制回路.其中被控对象为箱...
