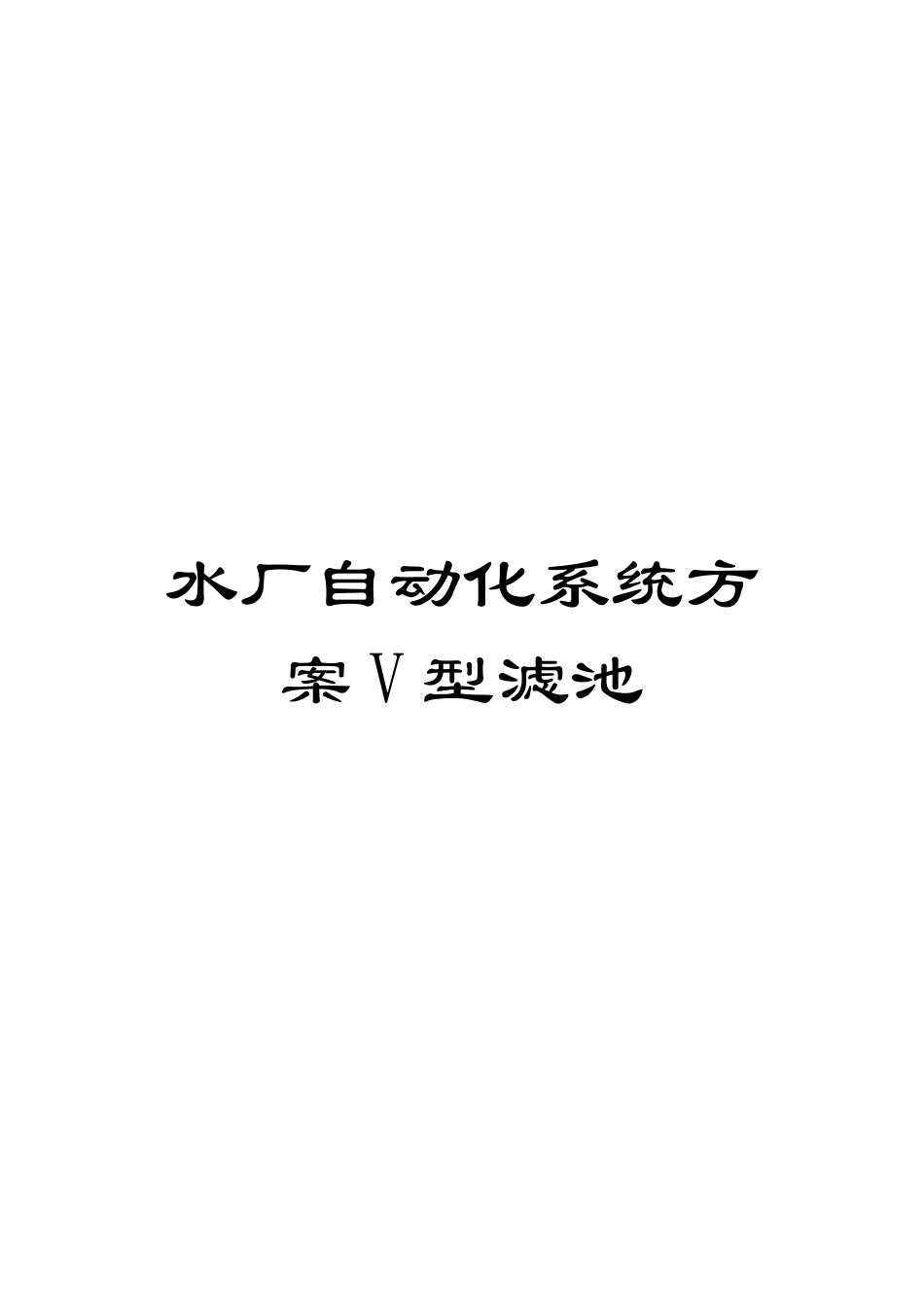

水厂自动化系统方案V型滤池模板VIP专享

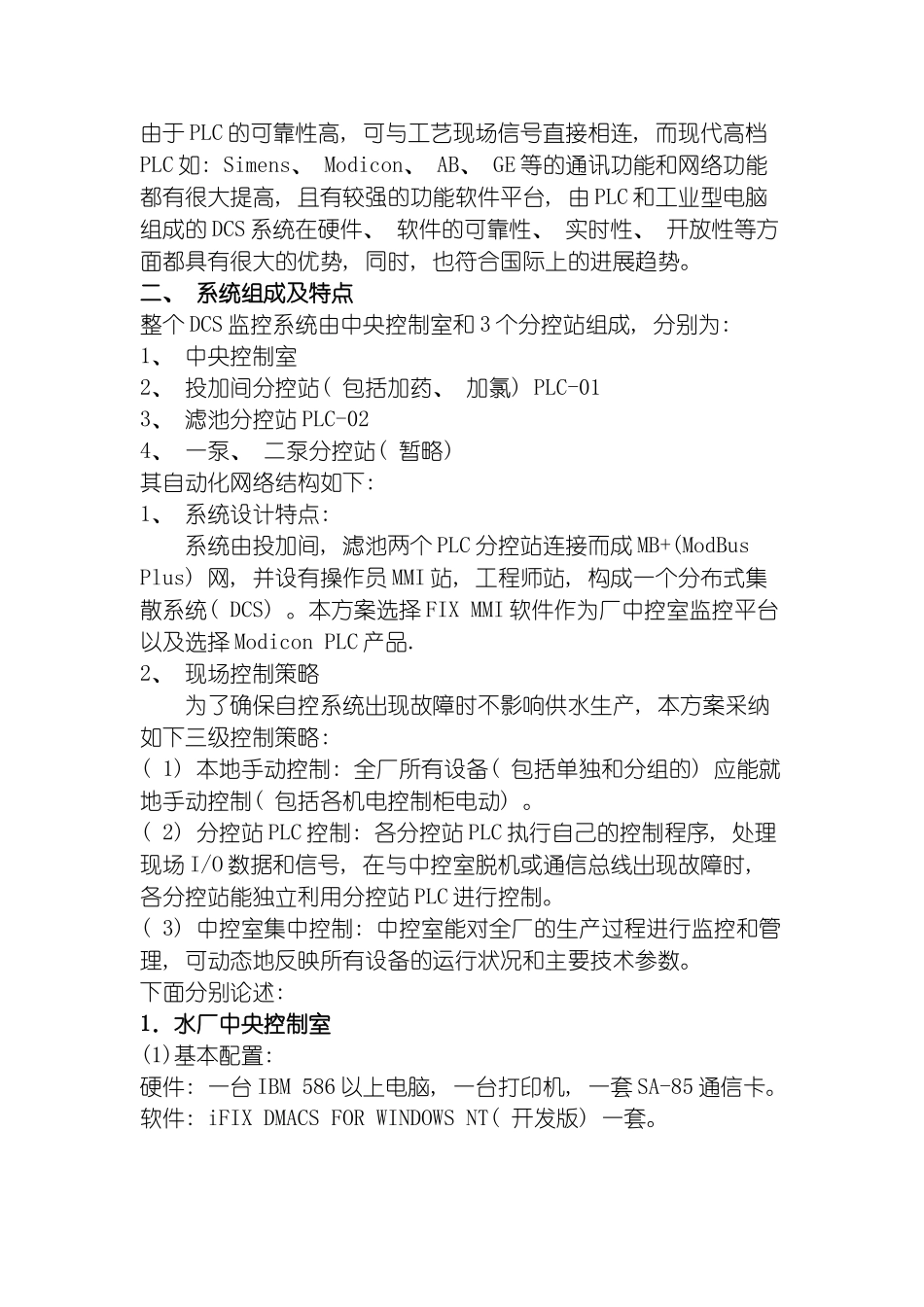

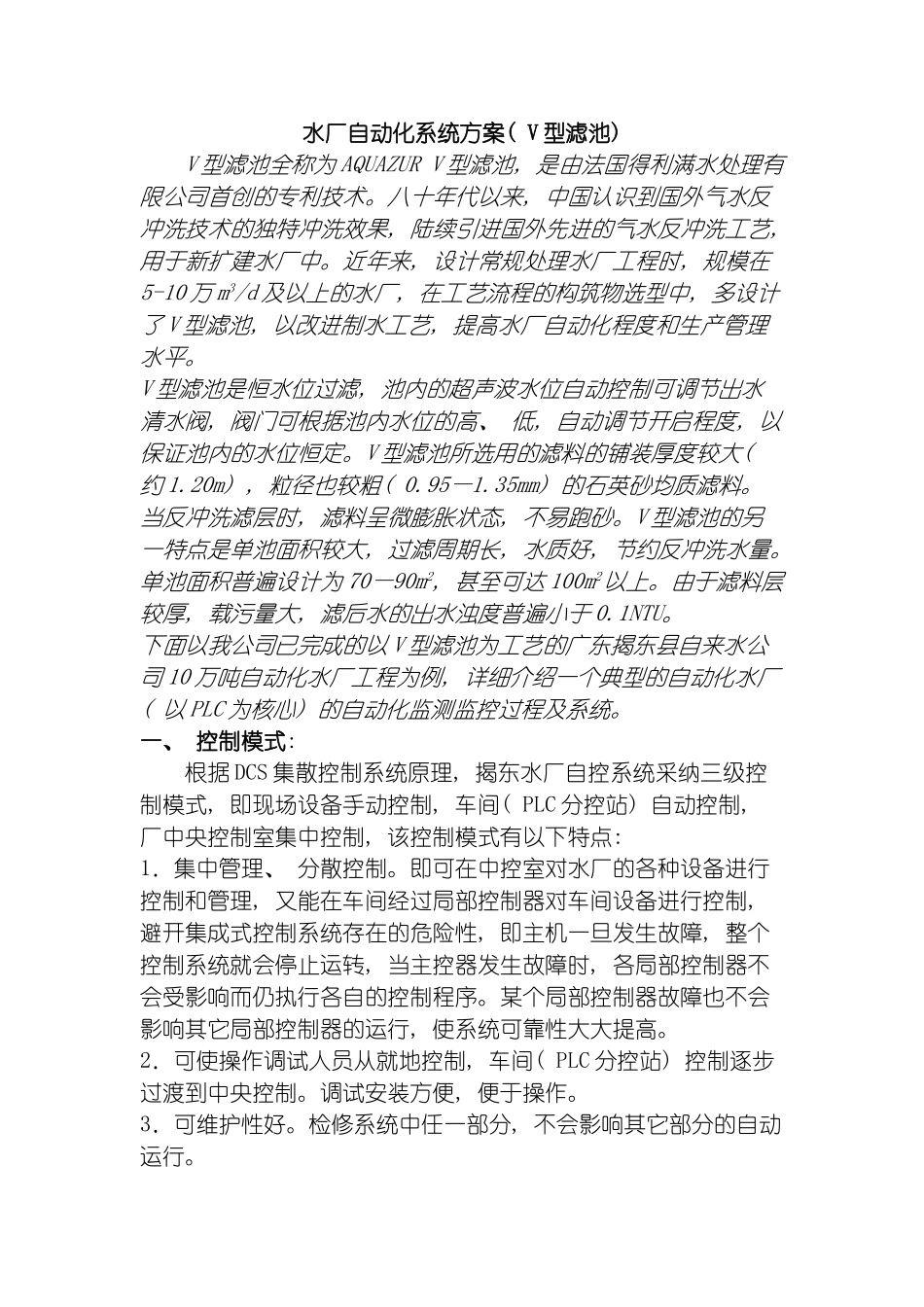

水厂自动化系统方案 V 型滤池水厂自动化系统方案( V 型滤池) V 型滤池全称为 AQUAZUR V 型滤池, 是由法国得利满水处理有限公司首创的专利技术。八十年代以来, 中国认识到国外气水反冲洗技术的独特冲洗效果, 陆续引进国外先进的气水反冲洗工艺, 用于新扩建水厂中。近年来, 设计常规处理水厂工程时, 规模在5-10 万 m3/d 及以上的水厂, 在工艺流程的构筑物选型中, 多设计了 V 型滤池, 以改进制水工艺, 提高水厂自动化程度和生产管理水平。 V 型滤池是恒水位过滤, 池内的超声波水位自动控制可调节出水清水阀, 阀门可根据池内水位的高、 低, 自动调节开启程度, 以保证池内的水位恒定。V 型滤池所选用的滤料的铺装厚度较大( 约 1.20m) , 粒径也较粗( 0.95—1.35mm) 的石英砂均质滤料。当反冲洗滤层时, 滤料呈微膨胀状态, 不易跑砂。V 型滤池的另一特点是单池面积较大, 过滤周期长, 水质好, 节约反冲洗水量。单池面积普遍设计为 70—90m2, 甚至可达 100m2以上。由于滤料层较厚, 载污量大, 滤后水的出水浊度普遍小于 0.1NTU。 下面以我公司已完成的以 V 型滤池为工艺的广东揭东县自来水公司 10 万吨自动化水厂工程为例, 详细介绍一个典型的自动化水厂( 以 PLC 为核心) 的自动化监测监控过程及系统。一、 控制模式: 根据 DCS 集散控制系统原理, 揭东水厂自控系统采纳三级控制模式, 即现场设备手动控制, 车间( PLC 分控站) 自动控制, 厂中央控制室集中控制, 该控制模式有以下特点: 1．集中管理、 分散控制。即可在中控室对水厂的各种设备进行控制和管理, 又能在车间经过局部控制器对车间设备进行控制, 避开集成式控制系统存在的危险性, 即主机一旦发生故障, 整个控制系统就会停止运转, 当主控器发生故障时, 各局部控制器不会受影响而仍执行各自的控制程序。某个局部控制器故障也不会影响其它局部控制器的运行, 使系统可靠性大大提高。2．可使操作调试人员从就地控制, 车间( PLC 分控站) 控制逐步过渡到中央控制。调试安装方便, 便于操作。3．可维护性好。检修系统中任一部分, 不会影响其它部分的自动运行。由于 PLC 的可靠性高, 可与工艺现场信号直接相连, 而现代高档PLC 如: Simens、 Modicon、 AB、 GE 等的通讯功能和网络功能都有很大提高, 且有较强的功能软件平台, 由 PLC 和工业型电脑组成的 DCS 系统在硬件、 软件的可靠性、 实时性、 开...
