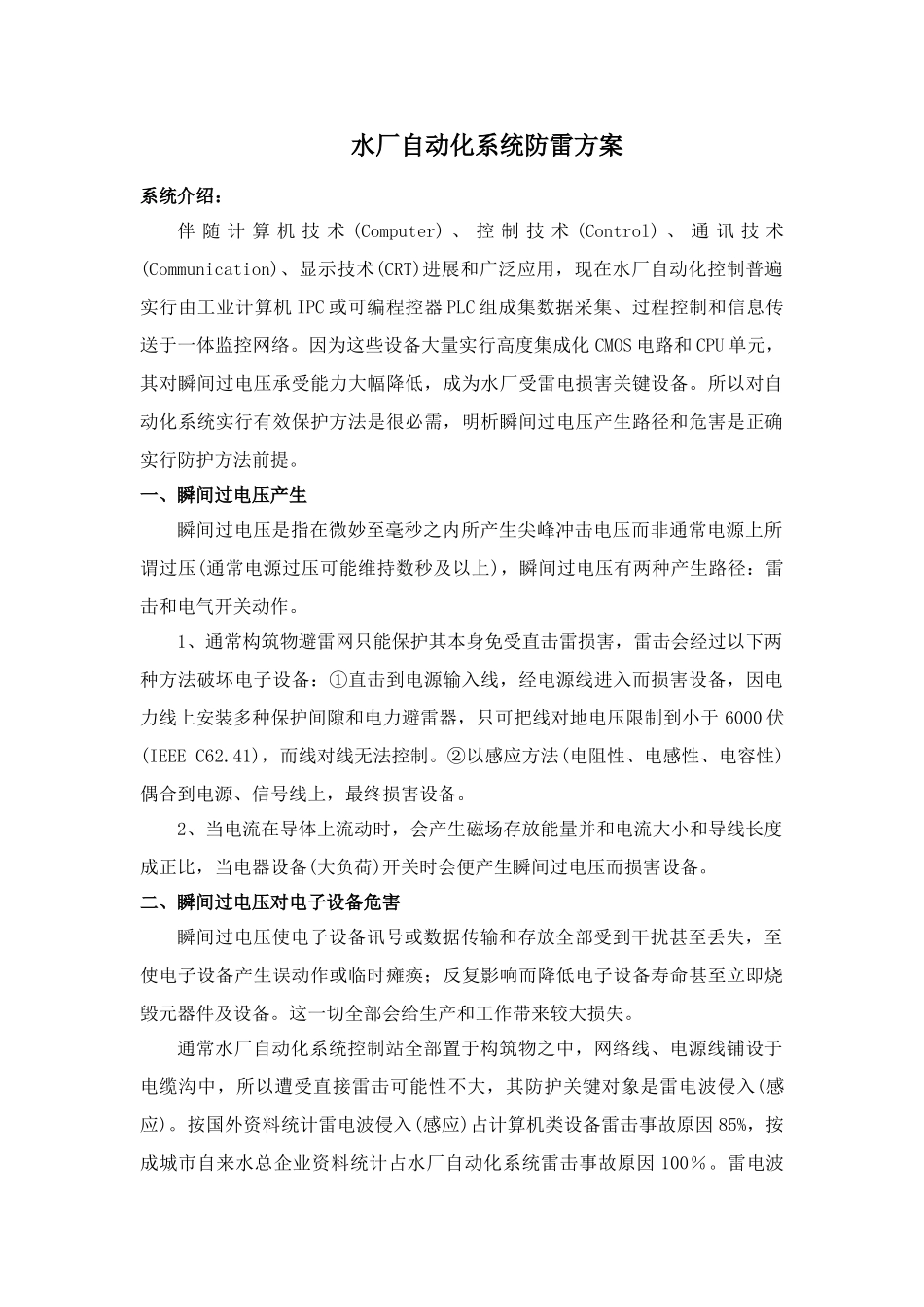

水厂自动化系统防雷方案系统介绍：伴 随 计 算 机 技 术 (Computer) 、 控 制 技 术 (Control) 、 通 讯 技 术(Communication)、显示技术(CRT)进展和广泛应用，现在水厂自动化控制普遍实行由工业计算机 IPC 或可编程控器 PLC 组成集数据采集、过程控制和信息传送于一体监控网络。因为这些设备大量实行高度集成化 CMOS 电路和 CPU 单元，其对瞬间过电压承受能力大幅降低，成为水厂受雷电损害关键设备。所以对自动化系统实行有效保护方法是很必需，明析瞬间过电压产生路径和危害是正确实行防护方法前提。一、瞬间过电压产生瞬间过电压是指在微妙至毫秒之内所产生尖峰冲击电压而非通常电源上所谓过压(通常电源过压可能维持数秒及以上)，瞬间过电压有两种产生路径：雷击和电气开关动作。1、通常构筑物避雷网只能保护其本身免受直击雷损害，雷击会经过以下两种方法破坏电子设备：①直击到电源输入线，经电源线进入而损害设备，因电力线上安装多种保护间隙和电力避雷器，只可把线对地电压限制到小于 6000 伏(IEEE C62.41)，而线对线无法控制。②以感应方法(电阻性、电感性、电容性)偶合到电源、信号线上，最终损害设备。2、当电流在导体上流动时，会产生磁场存放能量并和电流大小和导线长度成正比，当电器设备(大负荷)开关时会便产生瞬间过电压而损害设备。二、瞬间过电压对电子设备危害瞬间过电压使电子设备讯号或数据传输和存放全部受到干扰甚至丢失，至使电子设备产生误动作或临时瘫痪；反复影响而降低电子设备寿命甚至立即烧毁元器件及设备。这一切全部会给生产和工作带来较大损失。通常水厂自动化系统控制站全部置于构筑物之中，网络线、电源线铺设于电缆沟中，所以遭受直接雷击可能性不大，其防护关键对象是雷电波侵入(感应)。按国外资料统计雷电波侵入(感应)占计算机类设备雷击事故原因 85%，按成城市自来水总企业资料统计占水厂自动化系统雷击事故原因 100％。雷电波侵入(感应偶合)对自动化系统破坏，关键是经过侵入电源线、天馈线、通讯线和信号线而分别损坏电源模板、通讯模板、I／O 模板；也可能因感应从信号采集线和接地网引入有害信号电流和接地电流，损坏自动化系统或影响其运行。依据瞬间过电压产生、危害路径和自控系统大量实行高度集成化 CMOS 电路和 CPU 单元及集控制、通讯、监测为一体且分散面广特点，我们认为对自控系统要尽可能降低雷电带来损失，就必需实行系统、综合防雷方法。尤其应从配电...
