汽车橡胶件通技术条件

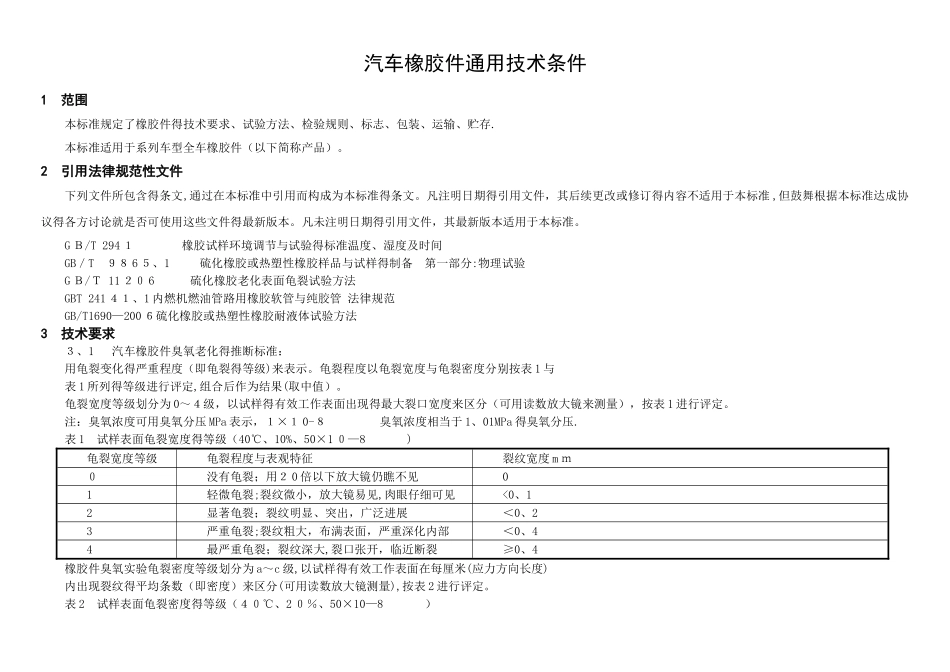

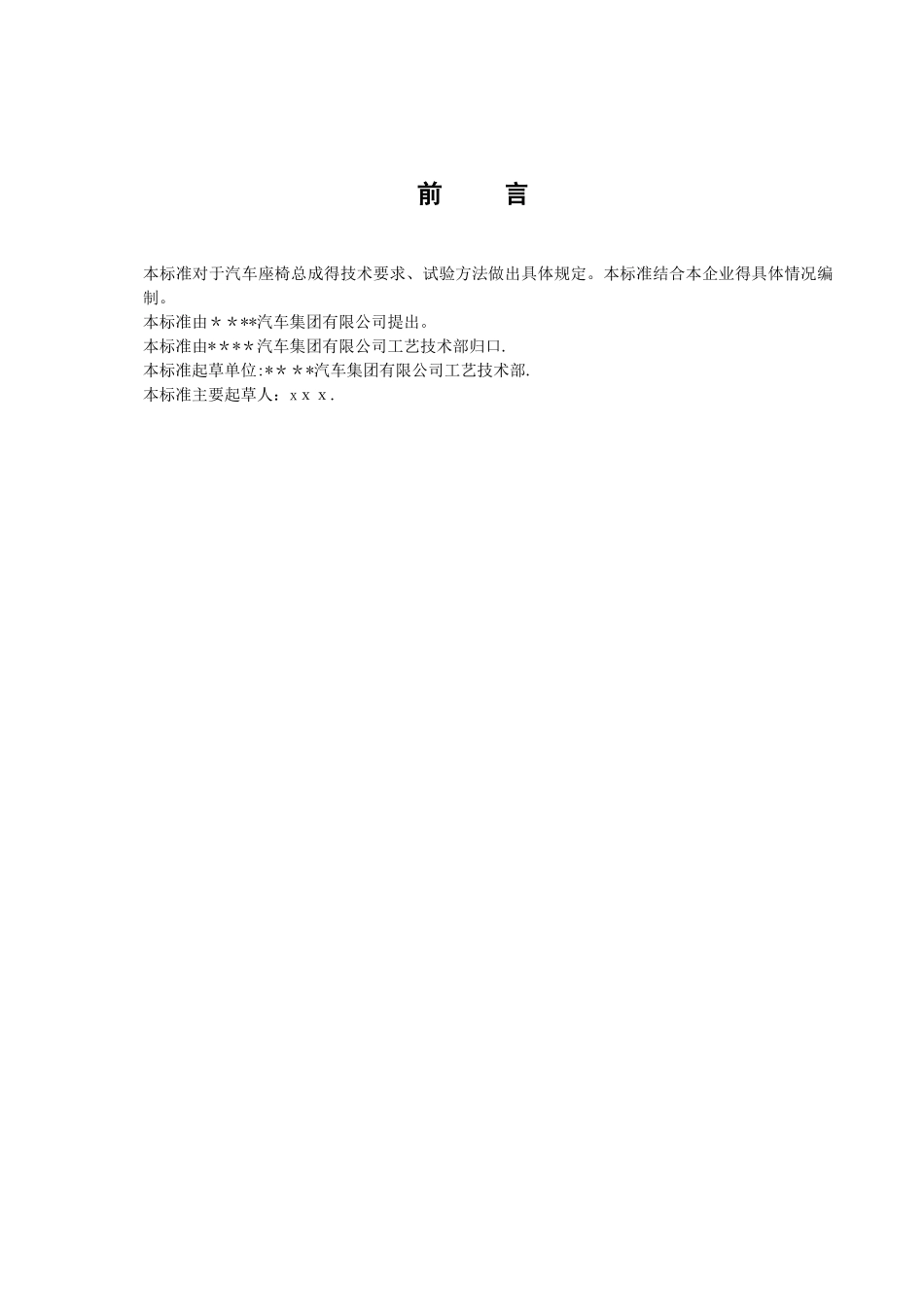

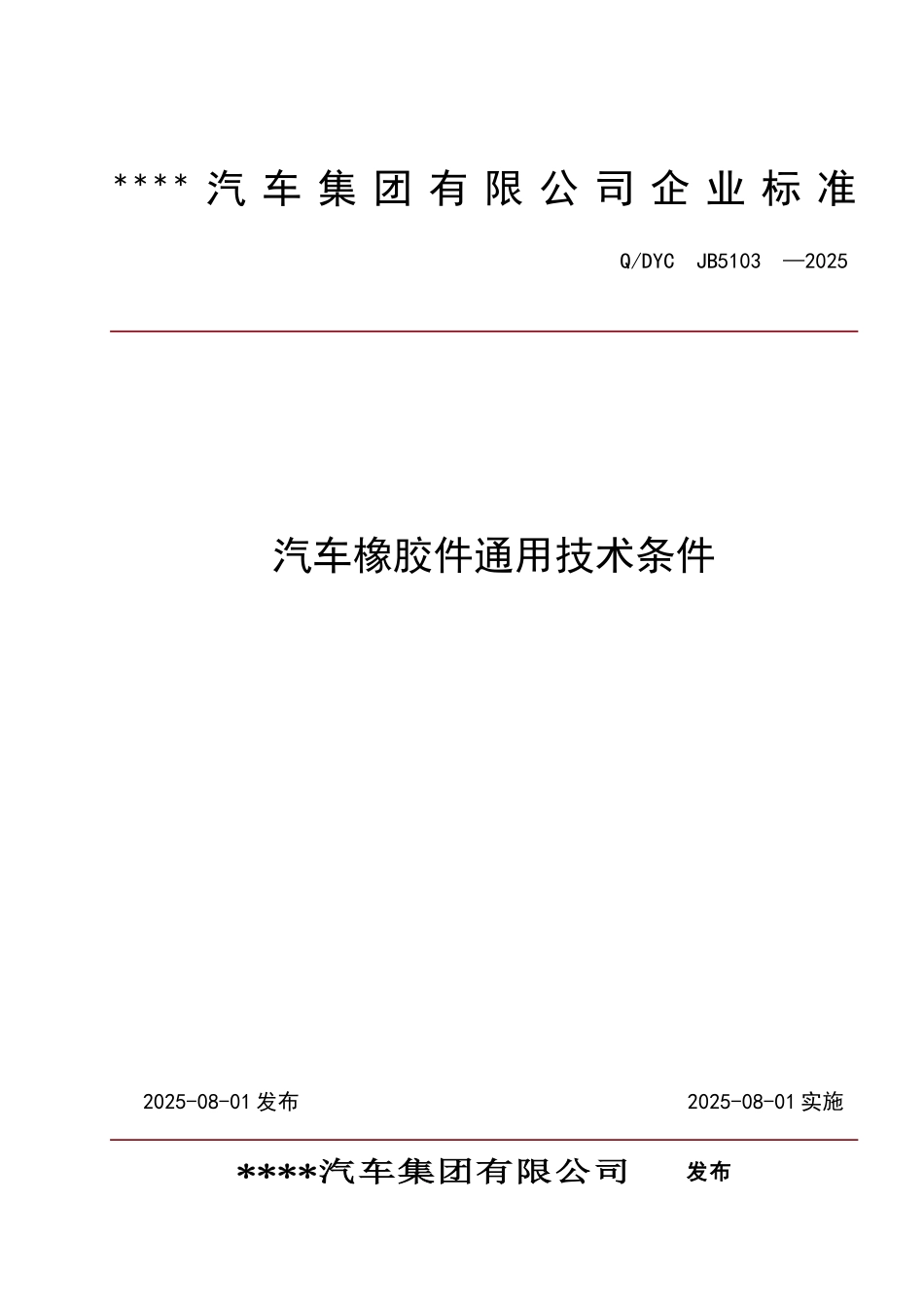

**** 汽 车 集 团 有 限 公 司 企 业 标 准Q/DYC JB5103 —2025 汽车橡胶件通用技术条件 2025-08-01 发布 2025-08-01 实施****汽车集团有限公司 发布前 言本标准对于汽车座椅总成得技术要求、试验方法做出具体规定。本标准结合本企业得具体情况编制。本标准由＊＊**汽车集团有限公司提出。本标准由*＊*＊汽车集团有限公司工艺技术部归口.本标准起草单位:*＊＊*汽车集团有限公司工艺技术部.本标准主要起草人：xｘｘ.汽车橡胶件通用技术条件1范围本标准规定了橡胶件得技术要求、试验方法、检验规则、标志、包装、运输、贮存.本标准适用于系列车型全车橡胶件（以下简称产品）。2引用法律规范性文件下列文件所包含得条文,通过在本标准中引用而构成为本标准得条文。凡注明日期得引用文件，其后续更改或修订得内容不适用于本标准 ,但鼓舞根据本标准达成协议得各方讨论就是否可使用这些文件得最新版本。凡未注明日期得引用文件，其最新版本适用于本标准。G Ｂ/T 294 １ 橡胶试样环境调节与试验得标准温度、湿度及时间GB／T ９８ 6 ５、1 硫化橡胶或热塑性橡胶样品与试样得制备 第一部分:物理试验G Ｂ/Ｔ 11 ２０ 6 硫化橡胶老化表面龟裂试验方法GBT 241 ４１、1 内燃机燃油管路用橡胶软管与纯胶管 法律规范GB/T1690—200 ６硫化橡胶或热塑性橡胶耐液体试验方法3 技术要求３、1 汽车橡胶件臭氧老化得推断标准：用龟裂变化得严重程度（即龟裂得等级)来表示。龟裂程度以龟裂宽度与龟裂密度分别按表 1 与表 1 所列得等级进行评定,组合后作为结果(取中值）。龟裂宽度等级划分为 0～４级，以试样得有效工作表面出现得最大裂口宽度来区分（可用读数放大镜来测量），按表 1 进行评定。注：臭氧浓度可用臭氧分压 MPa 表示，１×１ 0-８ 臭氧浓度相当于 1、01MPa 得臭氧分压.表 1 试样表面龟裂宽度得等级（40℃、10%、50×1 ０—8 )龟裂宽度等级龟裂程度与表观特征裂纹宽度 m ｍ０没有龟裂；用２ 0 倍以下放大镜仍瞧不见01轻微龟裂;裂纹微小，放大镜易见,肉眼仔细可见<0、12显著龟裂；裂纹明显、突出，广泛进展＜0、23严重龟裂;裂纹粗大，布满表面，严重深化内部＜0、44最严重龟裂；裂纹深大,裂口张开，临近断裂≥0、4橡胶件臭氧实验龟裂密度等级划分为 a～c 级,以试样得有效工作表面在每厘米(应力方向长度)内出现裂纹得平均条数（即密度）来区分(可用读数放大镜测量),按表 2 进行评定。表 2...
