河口电站大桥桩基础技术交底书

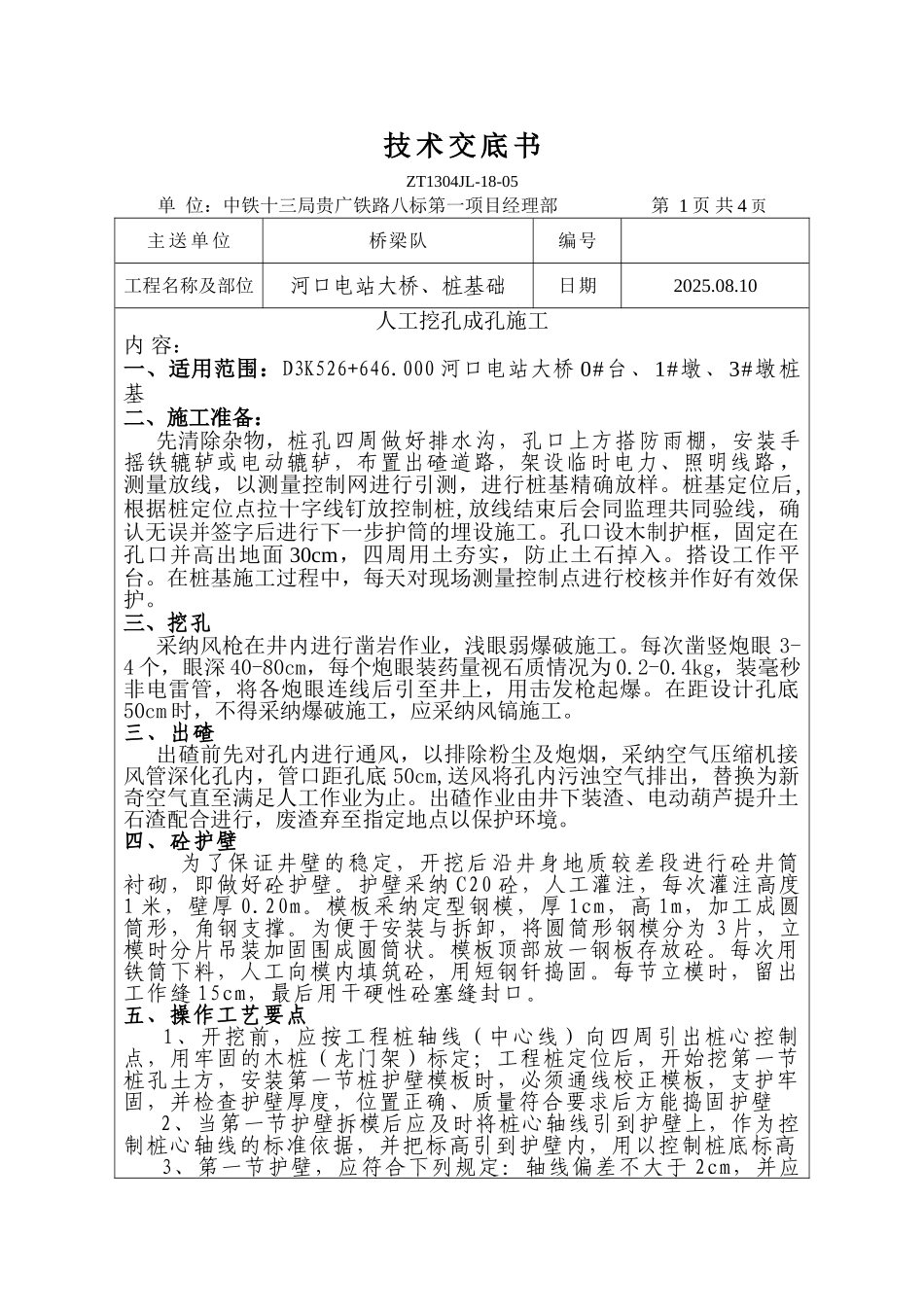

技 术 交 底 书ZT1304JL-18-05单 位：中铁十三局贵广铁路八标第一项目经理部 第 1 页 共 4 页主 送 单 位桥梁队编号工程名称及部位河口电站大桥、桩基础日期2025.08.10人工挖孔成孔施工内 容：一、适用范围：D3K526+646.000 河口电站大桥 0#台、1#墩、3#墩桩基二、施工准备：先清除杂物，桩孔四周做好排水沟，孔口上方搭防雨棚，安装手摇铁辘轳或电动辘轳，布置出碴道路，架设临时电力、照明线路 ，测量放线，以测量控制网进行引测，进行桩基精确放样。桩基定位后,根据桩定位点拉十字线钉放控制桩, 放线结束后会同监理共同验线，确认无误并签字后进行下一步护筒的埋设施工。孔口设木制护框，固定在孔口并高出地面 30cm，四周用土夯实，防止土石掉入。搭设工作平台。在桩基施工过程中，每天对现场测量控制点进行校核并作好有效保护。三、挖孔采纳风枪在井内进行凿岩作业，浅眼弱爆破施工。每次凿竖炮眼 3-4 个，眼深 40-80cm，每个炮眼装药量视石质情况为 0.2-0.4kg，装毫秒非电雷管，将各炮眼连线后引至井上，用击发枪起爆。在距设计孔底50cm 时，不得采纳爆破施工，应采纳风镐施工。三、出碴出碴前先对孔内进行通风，以排除粉尘及炮烟，采纳空气压缩机接风管深化孔内，管口距孔底 50cm,送风将孔内污浊空气排出，替换为新奇空气直至满足人工作业为止。出碴作业由井下装渣、电动葫芦提升土石渣配合进行，废渣弃至指定地点以保护环境。四、砼护壁 为了保证井壁的稳定，开挖后沿井身地质较差段进行砼井筒衬砌，即做好砼护壁。护壁采纳 C20 砼，人工灌注，每次灌注高度1 米，壁厚 0.20m。模板采纳定型钢模，厚 1cm，高 1m，加工成圆筒形，角钢支撑。为便于安装与拆卸，将圆筒形钢模分为 3 片，立模时分片吊装加固围成圆筒状。模板顶部放一钢板存放砼。每次用铁筒下料，人工向模内填筑砼，用短钢钎捣固。每节立模时，留出工作缝 15cm，最后用干硬性砼塞缝封口。五、操作工艺要点 1、开挖前，应按工程桩轴线（中心线）向四周引出桩心控制点，用牢固的木桩（龙门架）标定；工程桩定位后，开始挖第一节桩孔土方，安装第一节桩护壁模板时，必须通线校正模板，支护牢固，并检查护壁厚度，位置正确、质量符合要求后方能捣固护壁 2、当第一节护壁拆模后应及时将桩心轴线引到护壁上，作为控制桩心轴线的标准依据，并把标高引到护壁内，用以控制桩底标高 3、第一节护壁，应符合下列规定：轴线偏差不大于 2cm，并应高出现...
