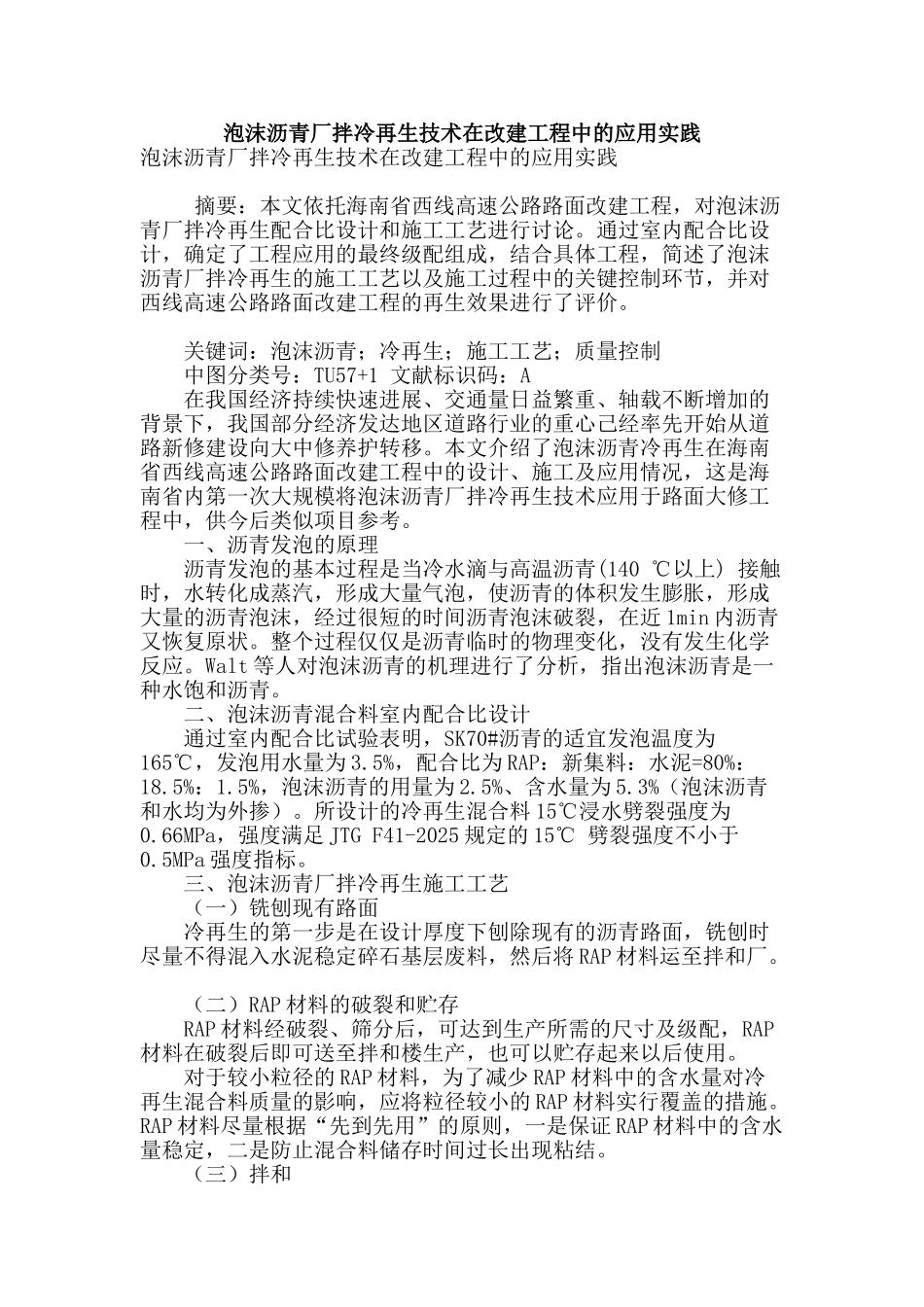

泡沫沥青厂拌冷再生技术在改建工程中的应用实践泡沫沥青厂拌冷再生技术在改建工程中的应用实践 摘要：本文依托海南省西线高速公路路面改建工程，对泡沫沥青厂拌冷再生配合比设计和施工工艺进行讨论。通过室内配合比设计，确定了工程应用的最终级配组成，结合具体工程，简述了泡沫沥青厂拌冷再生的施工工艺以及施工过程中的关键控制环节，并对西线高速公路路面改建工程的再生效果进行了评价。 关键词：泡沫沥青；冷再生；施工工艺；质量控制 中图分类号：TU57+1 文献标识码：A 在我国经济持续快速进展、交通量日益繁重、轴载不断增加的背景下，我国部分经济发达地区道路行业的重心己经率先开始从道路新修建设向大中修养护转移。本文介绍了泡沫沥青冷再生在海南省西线高速公路路面改建工程中的设计、施工及应用情况，这是海南省内第一次大规模将泡沫沥青厂拌冷再生技术应用于路面大修工程中，供今后类似项目参考。 一、沥青发泡的原理 沥青发泡的基本过程是当冷水滴与高温沥青(140 ℃以上) 接触时，水转化成蒸汽，形成大量气泡，使沥青的体积发生膨胀，形成大量的沥青泡沫，经过很短的时间沥青泡沫破裂，在近 1min 内沥青又恢复原状。整个过程仅仅是沥青临时的物理变化，没有发生化学反应。Walt 等人对泡沫沥青的机理进行了分析，指出泡沫沥青是一种水饱和沥青。 二、泡沫沥青混合料室内配合比设计 通过室内配合比试验表明，SK70#沥青的适宜发泡温度为165℃，发泡用水量为 3.5%，配合比为 RAP：新集料：水泥=80%：18.5%：1.5%，泡沫沥青的用量为 2.5%、含水量为 5.3%（泡沫沥青和水均为外掺）。所设计的冷再生混合料 15℃浸水劈裂强度为0.66MPa，强度满足 JTG F41-2025 规定的 15℃ 劈裂强度不小于0.5MPa 强度指标。 三、泡沫沥青厂拌冷再生施工工艺 （一）铣刨现有路面 冷再生的第一步是在设计厚度下刨除现有的沥青路面，铣刨时尽量不得混入水泥稳定碎石基层废料，然后将 RAP 材料运至拌和厂。 （二）RAP 材料的破裂和贮存 RAP 材料经破裂、筛分后，可达到生产所需的尺寸及级配，RAP材料在破裂后即可送至拌和楼生产，也可以贮存起来以后使用。 对于较小粒径的 RAP 材料，为了减少 RAP 材料中的含水量对冷再生混合料质量的影响，应将粒径较小的 RAP 材料实行覆盖的措施。RAP 材料尽量根据“先到先用”的原则，一是保证 RAP 材料中的含水量稳定，二是防止混合料储存时间过长出现粘结。 （三）拌和 泡沫...
