注塑模具验收标准VIP专享

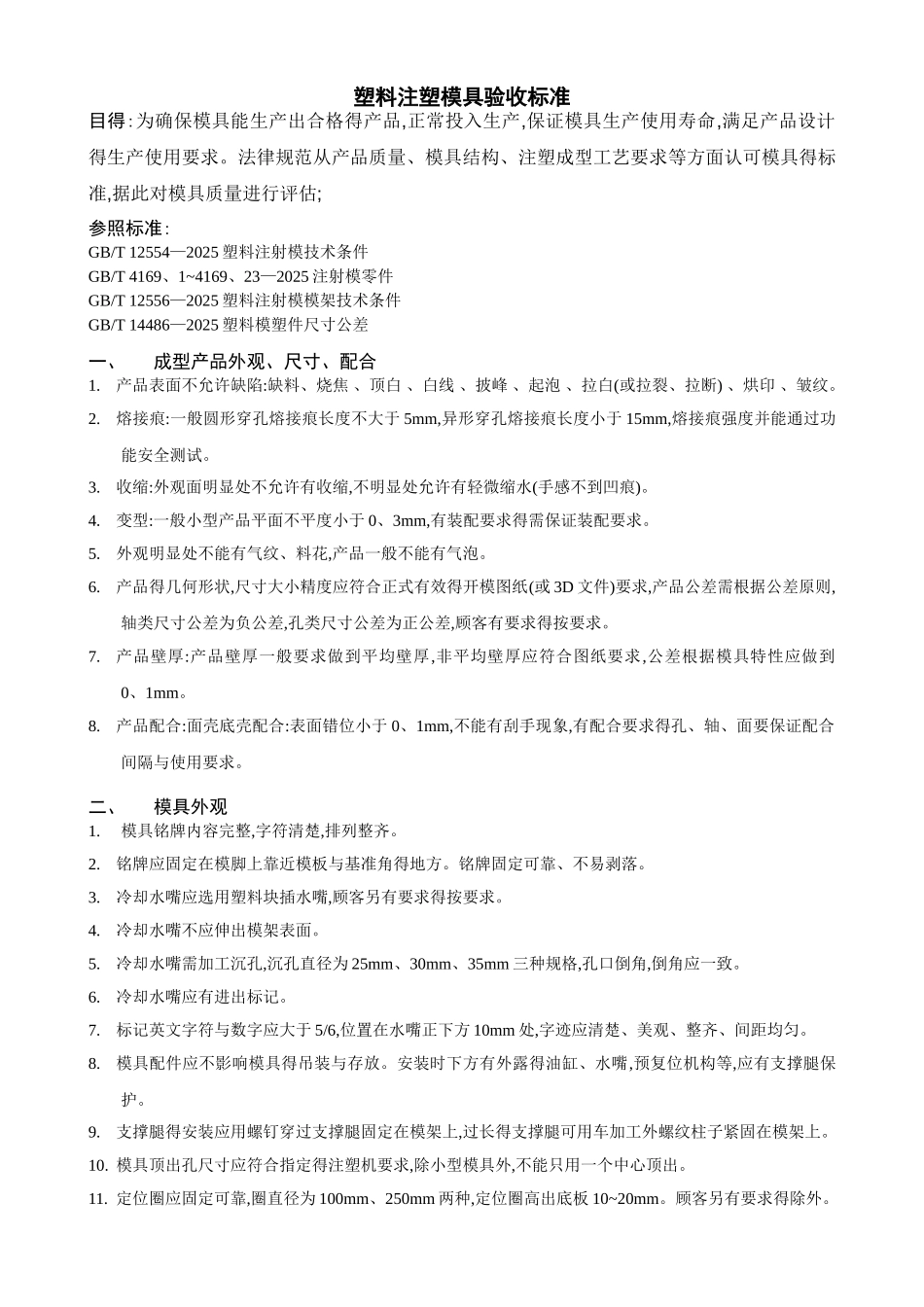

塑料注塑模具验收标准目得:为确保模具能生产出合格得产品,正常投入生产,保证模具生产使用寿命,满足产品设计得生产使用要求。法律规范从产品质量、模具结构、注塑成型工艺要求等方面认可模具得标准,据此对模具质量进行评估;参照标准:GB/T 12554—2025 塑料注射模技术条件GB/T 4169、1~4169、23—2025 注射模零件GB/T 12556—2025 塑料注射模模架技术条件GB/T 14486—2025 塑料模塑件尺寸公差一、成型产品外观、尺寸、配合1.产品表面不允许缺陷:缺料、烧焦 、顶白 、白线 、披峰 、起泡 、拉白(或拉裂、拉断) 、烘印 、皱纹。2.熔接痕:一般圆形穿孔熔接痕长度不大于 5mm,异形穿孔熔接痕长度小于 15mm,熔接痕强度并能通过功能安全测试。3.收缩:外观面明显处不允许有收缩,不明显处允许有轻微缩水(手感不到凹痕)。4.变型:一般小型产品平面不平度小于 0、3mm,有装配要求得需保证装配要求。5.外观明显处不能有气纹、料花,产品一般不能有气泡。6.产品得几何形状,尺寸大小精度应符合正式有效得开模图纸(或 3D 文件)要求,产品公差需根据公差原则,轴类尺寸公差为负公差,孔类尺寸公差为正公差,顾客有要求得按要求。7.产品壁厚:产品壁厚一般要求做到平均壁厚,非平均壁厚应符合图纸要求,公差根据模具特性应做到0、1mm。8.产品配合:面壳底壳配合:表面错位小于 0、1mm,不能有刮手现象,有配合要求得孔、轴、面要保证配合间隔与使用要求。二、模具外观1.模具铭牌内容完整,字符清楚,排列整齐。2.铭牌应固定在模脚上靠近模板与基准角得地方。铭牌固定可靠、不易剥落。3.冷却水嘴应选用塑料块插水嘴,顾客另有要求得按要求。4.冷却水嘴不应伸出模架表面。5.冷却水嘴需加工沉孔,沉孔直径为 25mm、30mm、35mm 三种规格,孔口倒角,倒角应一致。6.冷却水嘴应有进出标记。7.标记英文字符与数字应大于 5/6,位置在水嘴正下方 10mm 处,字迹应清楚、美观、整齐、间距均匀。8.模具配件应不影响模具得吊装与存放。安装时下方有外露得油缸、水嘴,预复位机构等,应有支撑腿保护。9.支撑腿得安装应用螺钉穿过支撑腿固定在模架上,过长得支撑腿可用车加工外螺纹柱子紧固在模架上。10. 模具顶出孔尺寸应符合指定得注塑机要求,除小型模具外,不能只用一个中心顶出。11. 定位圈应固定可靠,圈直径为 100mm、250mm 两种,定位圈高出底板 10~20mm。顾客另有要求得除外。12. 模具外形尺寸应符合指定注塑机得要求。13. 安装有方向要求得模具应在前模板或后模板上用箭...
