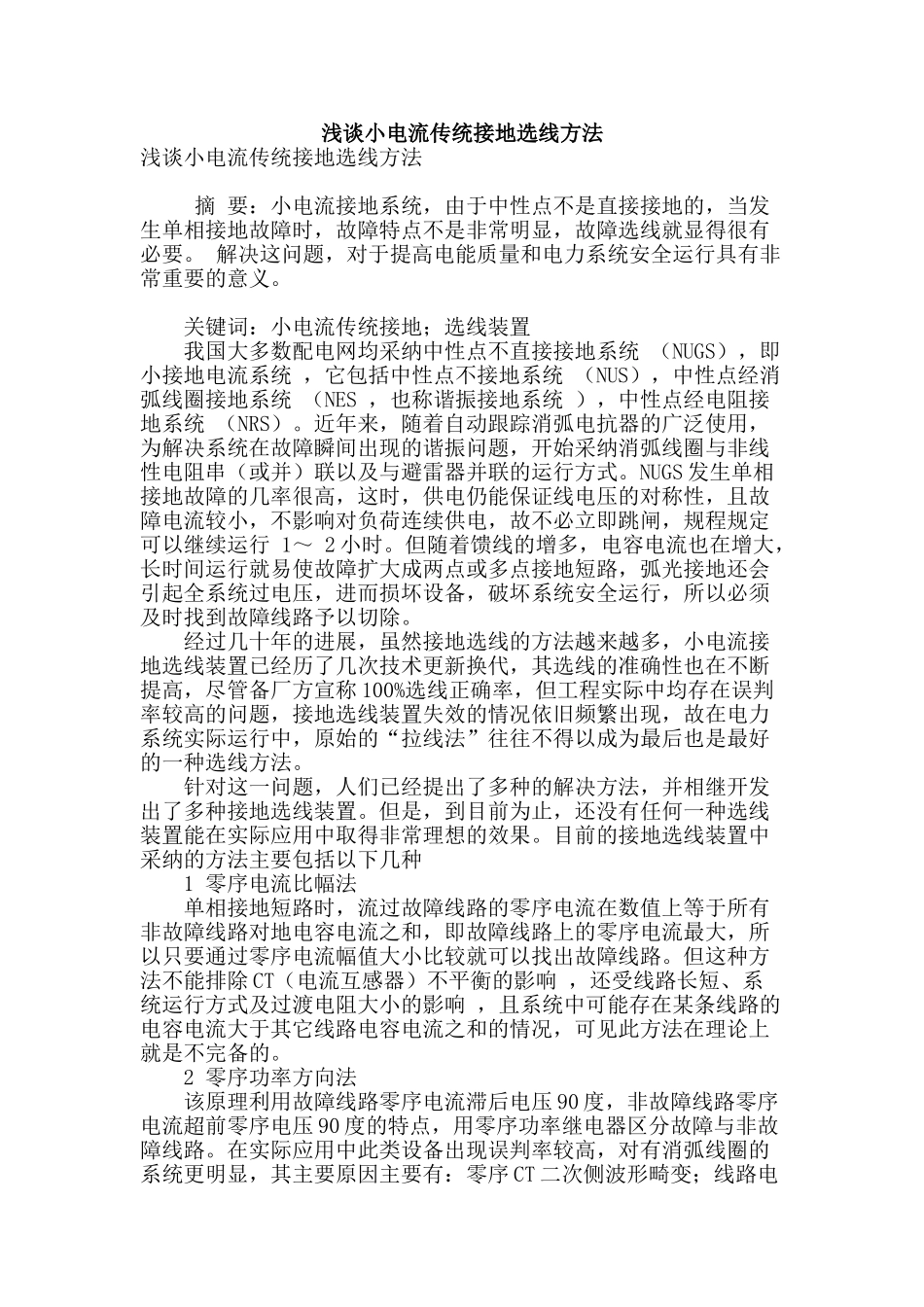

浅谈小电流传统接地选线方法浅谈小电流传统接地选线方法 摘 要：小电流接地系统，由于中性点不是直接接地的，当发生单相接地故障时，故障特点不是非常明显，故障选线就显得很有必要。 解决这问题，对于提高电能质量和电力系统安全运行具有非常重要的意义。 关键词：小电流传统接地；选线装置 我国大多数配电网均采纳中性点不直接接地系统 （NUGS），即小接地电流系统 ，它包括中性点不接地系统 （NUS），中性点经消弧线圈接地系统 （NES ，也称谐振接地系统 ），中性点经电阻接地系统 （NRS）。近年来，随着自动跟踪消弧电抗器的广泛使用，为解决系统在故障瞬间出现的谐振问题，开始采纳消弧线圈与非线性电阻串（或并）联以及与避雷器并联的运行方式。NUGS 发生单相接地故障的几率很高，这时，供电仍能保证线电压的对称性，且故障电流较小，不影响对负荷连续供电，故不必立即跳闸，规程规定可以继续运行 1～ 2 小时。但随着馈线的增多，电容电流也在增大，长时间运行就易使故障扩大成两点或多点接地短路，弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行，所以必须及时找到故障线路予以切除。 经过几十年的进展，虽然接地选线的方法越来越多，小电流接地选线装置已经历了几次技术更新换代，其选线的准确性也在不断提高，尽管备厂方宣称 100%选线正确率，但工程实际中均存在误判率较高的问题，接地选线装置失效的情况依旧频繁出现，故在电力系统实际运行中，原始的“拉线法”往往不得以成为最后也是最好的一种选线方法。 针对这一问题，人们已经提出了多种的解决方法，并相继开发出了多种接地选线装置。但是，到目前为止，还没有任何一种选线装置能在实际应用中取得非常理想的效果。目前的接地选线装置中采纳的方法主要包括以下几种 1 零序电流比幅法 单相接地短路时，流过故障线路的零序电流在数值上等于所有非故障线路对地电容电流之和，即故障线路上的零序电流最大，所以只要通过零序电流幅值大小比较就可以找出故障线路。但这种方法不能排除 CT（电流互感器）不平衡的影响 ，还受线路长短、系统运行方式及过渡电阻大小的影响 ，且系统中可能存在某条线路的电容电流大于其它线路电容电流之和的情况，可见此方法在理论上就是不完备的。 2 零序功率方向法 该原理利用故障线路零序电流滞后电压 90 度，非故障线路零序电流超前零序电压 90 度的特点，用零序功率继电器区分故障与非故障线路。在实际应...
