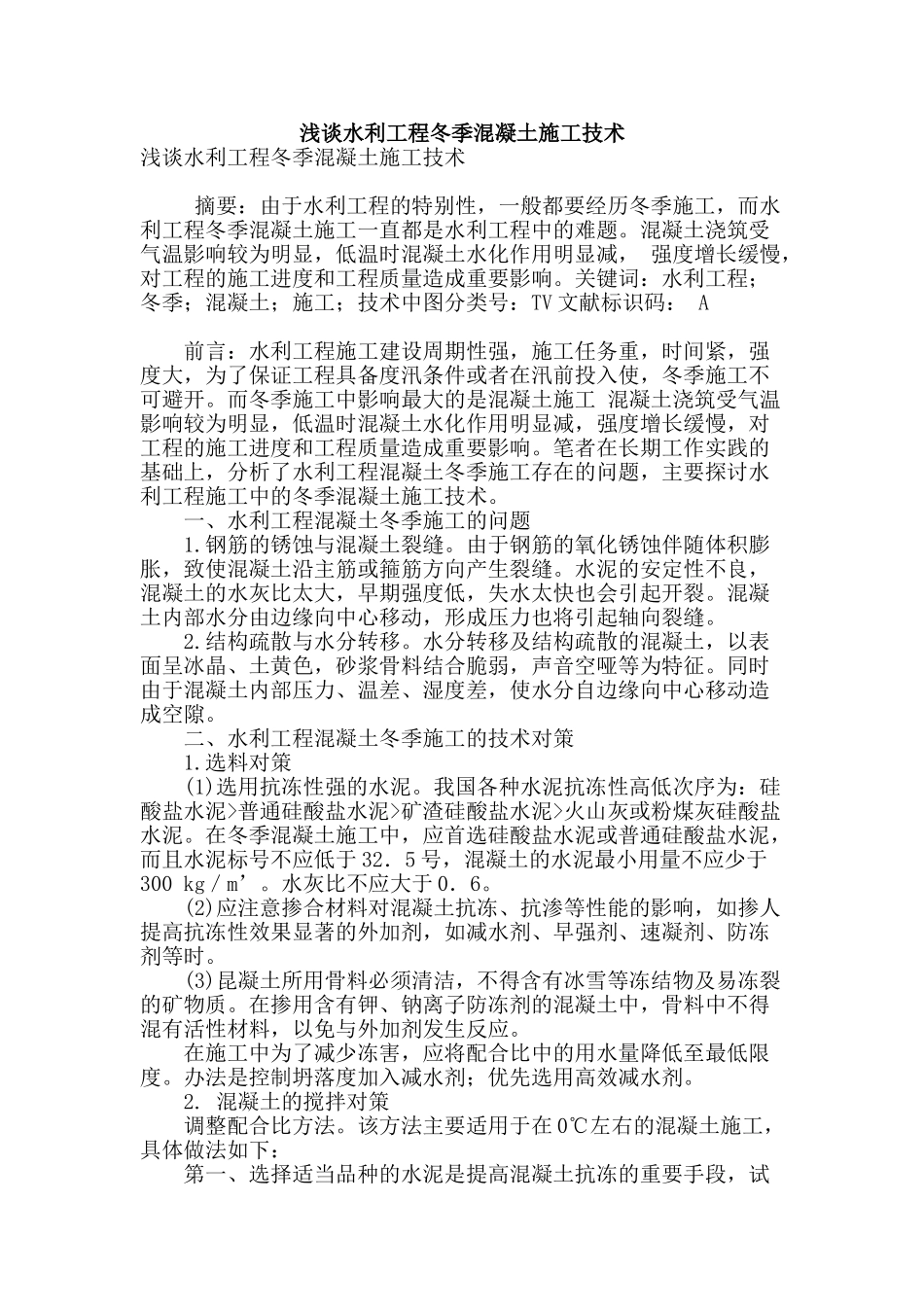

浅谈水利工程冬季混凝土施工技术

浅谈水利工程冬季混凝土施工技术浅谈水利工程冬季混凝土施工技术 摘要：由于水利工程的特别性，一般都要经历冬季施工，而水利工程冬季混凝土施工一直都是水利工程中的难题。混凝土浇筑受气温影响较为明显，低温时混凝土水化作用明显减， 强度增长缓慢，对工程的施工进度和工程质量造成重要影响。关键词：水利工程；冬季；混凝土；施工；技术中图分类号：TV 文献标识码： A 前言：水利工程施工建设周期性强，施工任务重，时间紧，强度大，为了保证工程具备度汛条件或者在汛前投入使，冬季施工不可避开。而冬季施工中影响最大的是混凝土施工 混凝土浇筑受气温影响较为明显，低温时混凝土水化作用明显减，强度增长缓慢，对工程的施工进度和工程质量造成重要影响。笔者在长期工作实践的基础上，分析了水利工程混凝土冬季施工存在的问题，主要探讨水利工程施工中的冬季混凝土施工技术。 一、水利工程混凝土冬季施工的问题 1.钢筋的锈蚀与混凝土裂缝。由于钢筋的氧化锈蚀伴随体积膨胀，致使混凝土沿主筋或箍筋方向产生裂缝。水泥的安定性不良，混凝土的水灰比太大，早期强度低，失水太快也会引起开裂。混凝土内部水分由边缘向中心移动，形成压力也将引起轴向裂缝。 2.结构疏散与水分转移。水分转移及结构疏散的混凝土，以表面呈冰晶、土黄色，砂浆骨料结合脆弱，声音空哑等为特征。同时由于混凝土内部压力、温差、湿度差，使水分自边缘向中心移动造成空隙。 二、水利工程混凝土冬季施工的技术对策 1.选料对策 (1)选用抗冻性强的水泥。我国各种水泥抗冻性高低次序为：硅酸盐水泥>普通硅酸盐水泥>矿渣硅酸盐水泥>火山灰或粉煤灰硅酸盐水泥。在冬季混凝土施工中，应首选硅酸盐水泥或普通硅酸盐水泥，而且水泥标号不应低于 32．5 号，混凝土的水泥最小用量不应少于300 kg／m’。水灰比不应大于 0．6。 (2)应注意掺合材料对混凝土抗冻、抗渗等性能的影响，如掺人提高抗冻性效果显著的外加剂，如减水剂、早强剂、速凝剂、防冻剂等时。 (3)昆凝土所用骨料必须清洁，不得含有冰雪等冻结物及易冻裂的矿物质。在掺用含有钾、钠离子防冻剂的混凝土中，骨料中不得混有活性材料，以免与外加剂发生反应。 在施工中为了减少冻害，应将配合比中的用水量降低至最低限度。办法是控制坍落度加入减水剂；优先选用高效减水剂。 2. 混凝土的搅拌对策 调整配合比方法。该方法主要适用于在 0℃左右的混凝土施工，具体做法如下： 第一、选择适当品种的水泥...
