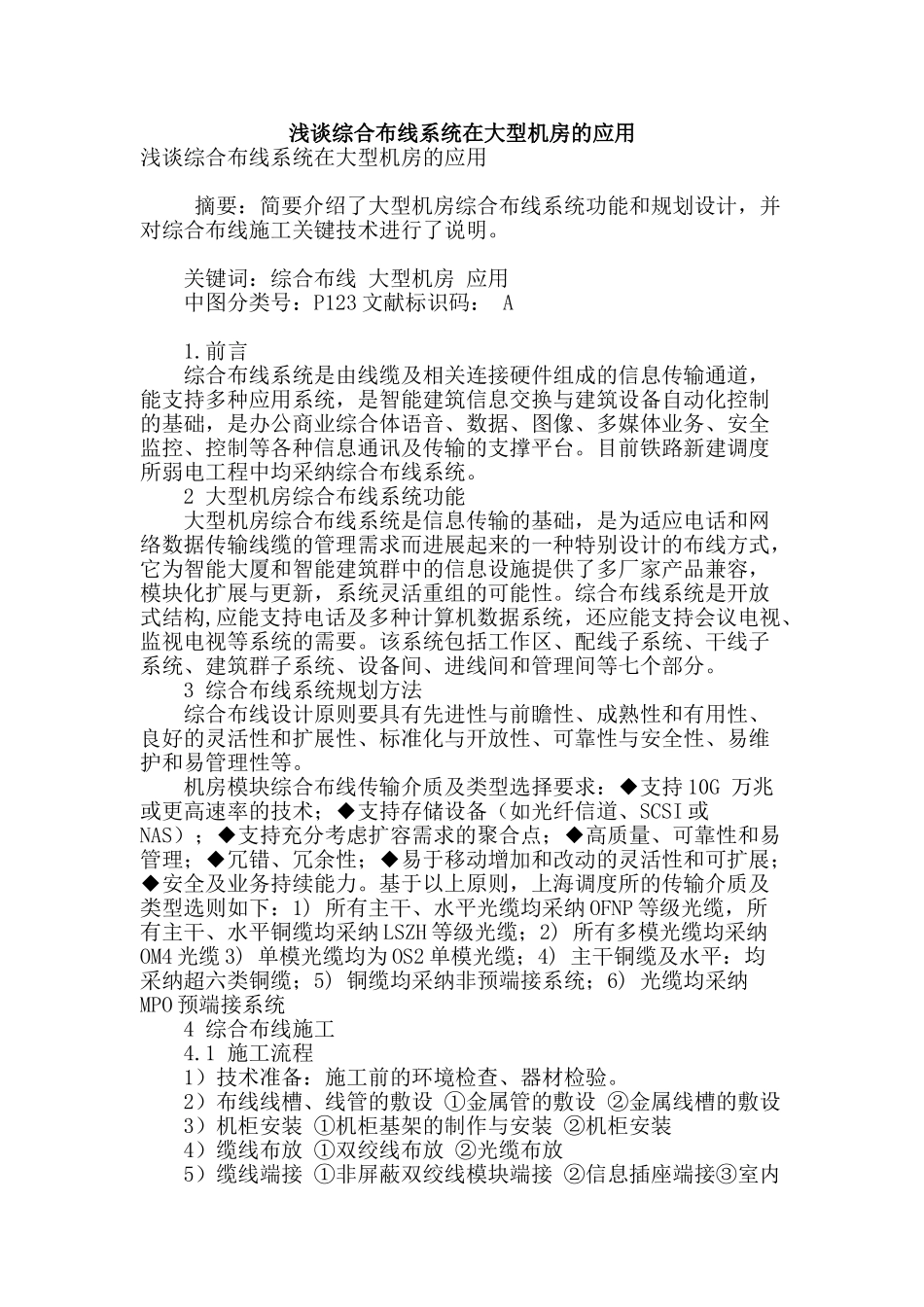

浅谈综合布线系统在大型机房的应用浅谈综合布线系统在大型机房的应用 摘要：简要介绍了大型机房综合布线系统功能和规划设计，并对综合布线施工关键技术进行了说明。 关键词：综合布线 大型机房 应用 中图分类号：P123 文献标识码： A 1.前言 综合布线系统是由线缆及相关连接硬件组成的信息传输通道，能支持多种应用系统，是智能建筑信息交换与建筑设备自动化控制的基础，是办公商业综合体语音、数据、图像、多媒体业务、安全监控、控制等各种信息通讯及传输的支撑平台。目前铁路新建调度所弱电工程中均采纳综合布线系统。 2 大型机房综合布线系统功能 大型机房综合布线系统是信息传输的基础，是为适应电话和网络数据传输线缆的管理需求而进展起来的一种特别设计的布线方式，它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容，模块化扩展与更新，系统灵活重组的可能性。综合布线系统是开放式结构,应能支持电话及多种计算机数据系统，还应能支持会议电视、监视电视等系统的需要。该系统包括工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间和管理间等七个部分。 3 综合布线系统规划方法 综合布线设计原则要具有先进性与前瞻性、成熟性和有用性、良好的灵活性和扩展性、标准化与开放性、可靠性与安全性、易维护和易管理性等。 机房模块综合布线传输介质及类型选择要求：◆支持 10G 万兆或更高速率的技术；◆支持存储设备（如光纤信道、SCSI 或NAS）；◆支持充分考虑扩容需求的聚合点；◆高质量、可靠性和易管理；◆冗错、冗余性；◆易于移动增加和改动的灵活性和可扩展；◆安全及业务持续能力。基于以上原则，上海调度所的传输介质及类型选则如下：1) 所有主干、水平光缆均采纳 OFNP 等级光缆，所有主干、水平铜缆均采纳 LSZH 等级光缆；2) 所有多模光缆均采纳OM4 光缆 3) 单模光缆均为 OS2 单模光缆；4) 主干铜缆及水平：均采纳超六类铜缆；5) 铜缆均采纳非预端接系统；6) 光缆均采纳MPO 预端接系统 4 综合布线施工 4.1 施工流程 1）技术准备：施工前的环境检查、器材检验。 2）布线线槽、线管的敷设 ①金属管的敷设 ②金属线槽的敷设 3）机柜安装 ①机柜基架的制作与安装 ②机柜安装 4）缆线布放 ①双绞线布放 ②光缆布放 5）缆线端接 ①非屏蔽双绞线模块端接 ②信息插座端接③室内光缆成端 6）综合布线系统测试：双绞线链路性能测试、光纤链路性能测试。 4.2 操作...
