浆砌片石矮墙技术交底

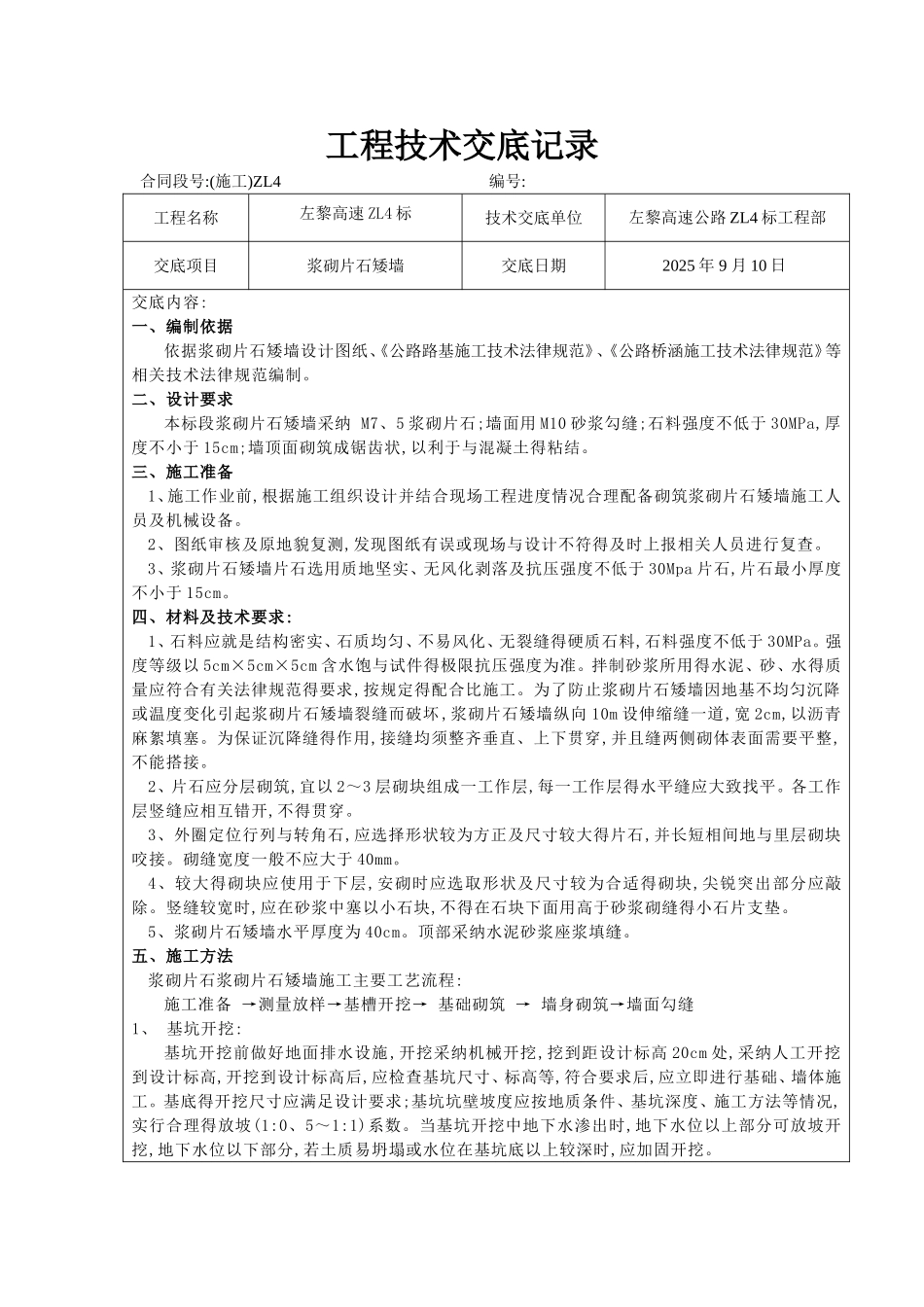

工程技术交底记录合同段号:(施工)ZL4 编号:工程名称左黎高速 ZL4 标技术交底单位左黎高速公路 ZL4 标工程部交底项目浆砌片石矮墙交底日期2025 年 9 月 10 日交底内容:一、编制依据依据浆砌片石矮墙设计图纸、《公路路基施工技术法律规范》、《公路桥涵施工技术法律规范》等相关技术法律规范编制。二、设计要求本标段浆砌片石矮墙采纳 M7、5 浆砌片石;墙面用 M10 砂浆勾缝;石料强度不低于 30MPa,厚度不小于 15cm;墙顶面砌筑成锯齿状,以利于与混凝土得粘结。三、施工准备1、施工作业前,根据施工组织设计并结合现场工程进度情况合理配备砌筑浆砌片石矮墙施工人员及机械设备。 2、图纸审核及原地貌复测,发现图纸有误或现场与设计不符得及时上报相关人员进行复查。 3、浆砌片石矮墙片石选用质地坚实、无风化剥落及抗压强度不低于 30Mpa 片石,片石最小厚度不小于 15cm。 四、材料及技术要求: 1、石料应就是结构密实、石质均匀、不易风化、无裂缝得硬质石料,石料强度不低于 30MPa。强度等级以 5cm×5cm×5cm 含水饱与试件得极限抗压强度为准。拌制砂浆所用得水泥、砂、水得质量应符合有关法律规范得要求,按规定得配合比施工。为了防止浆砌片石矮墙因地基不均匀沉降或温度变化引起浆砌片石矮墙裂缝而破坏 ,浆砌片石矮墙纵向 10m 设伸缩缝一道,宽 2cm,以沥青麻絮填塞。为保证沉降缝得作用,接缝均须整齐垂直、上下贯穿,并且缝两侧砌体表面需要平整,不能搭接。2、片石应分层砌筑,宜以 2～3 层砌块组成一工作层,每一工作层得水平缝应大致找平。各工作层竖缝应相互错开,不得贯穿。3、外圈定位行列与转角石,应选择形状较为方正及尺寸较大得片石,并长短相间地与里层砌块咬接。砌缝宽度一般不应大于 40mm。4、较大得砌块应使用于下层,安砌时应选取形状及尺寸较为合适得砌块,尖锐突出部分应敲除。竖缝较宽时,应在砂浆中塞以小石块,不得在石块下面用高于砂浆砌缝得小石片支垫。5、浆砌片石矮墙水平厚度为 40cm。顶部采纳水泥砂浆座浆填缝。五、施工方法浆砌片石浆砌片石矮墙施工主要工艺流程: 施工准备 →测量放样→基槽开挖→ 基础砌筑 → 墙身砌筑→墙面勾缝1、 基坑开挖: 基坑开挖前做好地面排水设施,开挖采纳机械开挖,挖到距设计标高 20cm 处,采纳人工开挖到设计标高,开挖到设计标高后,应检查基坑尺寸、标高等,符合要求后,应立即进行基础、墙体施工。基底得开挖尺寸应满足设计要求;基坑坑壁坡度应按地质条件、基坑深...
