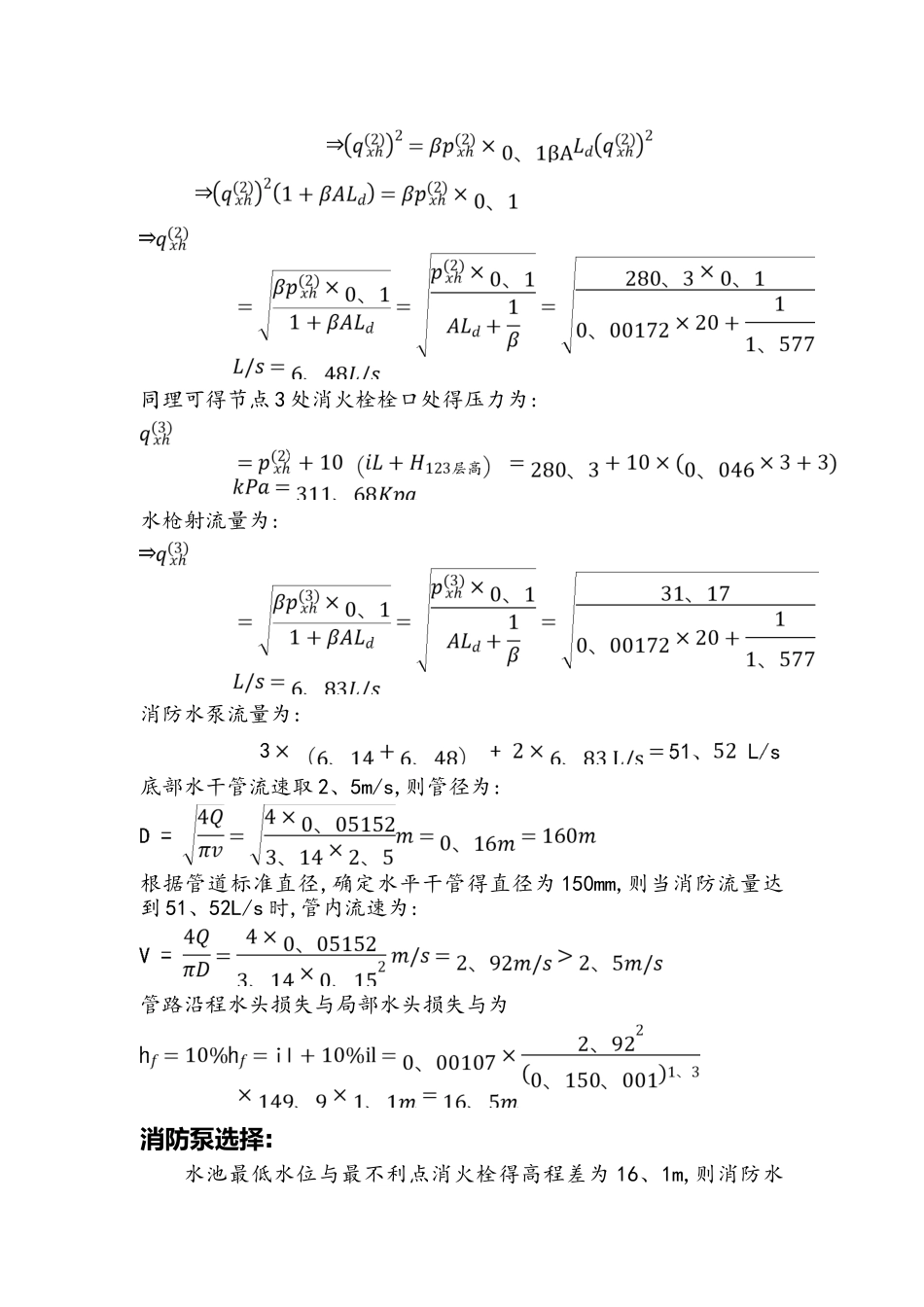

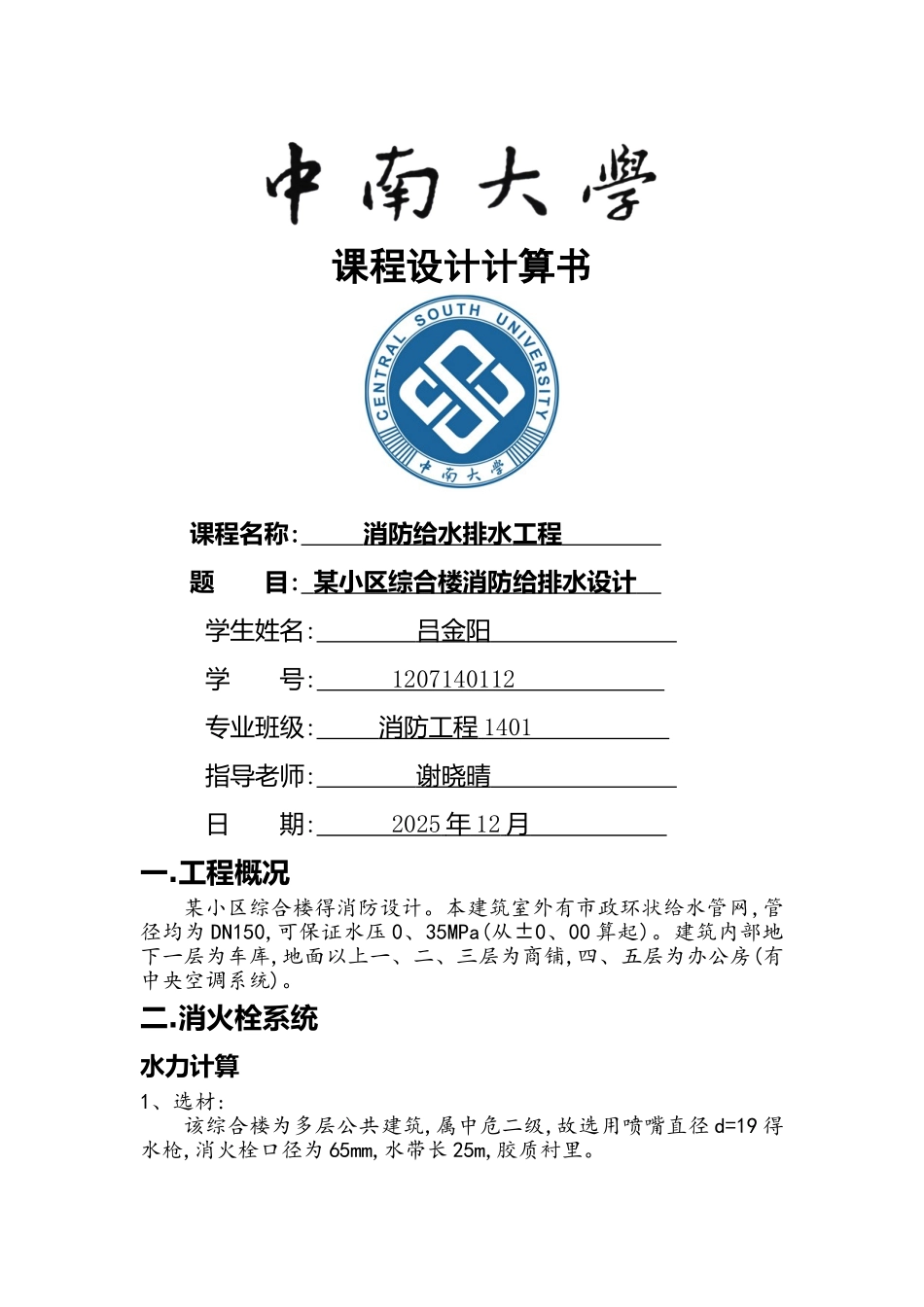

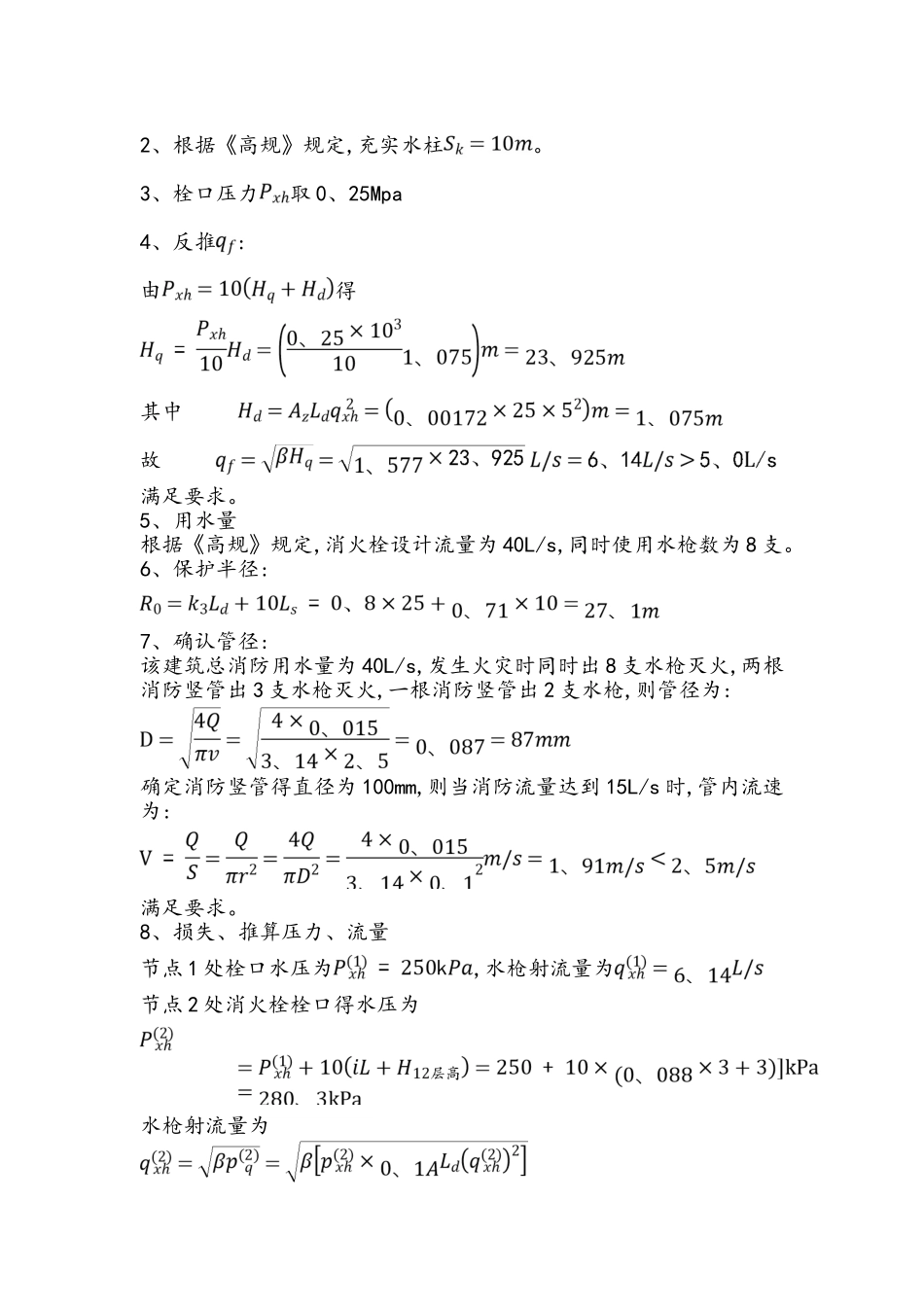

课程设计计算书课程名称: 消防给水排水 工程 题 目: 某小区综合楼消防给排水设计 学生姓名: 吕金阳 学 号: 1207140112 专业班级: 消防工程 1401 指导老师: 谢晓晴 日 期: 2025 年 12 月 一.工程概况某小区综合楼得消防设计。本建筑室外有市政环状给水管网,管径均为 DN150,可保证水压 0、35MPa(从±0、00 算起)。建筑内部地下一层为车库,地面以上一、二、三层为商铺,四、五层为办公房(有中央空调系统)。二.消火栓系统 水力计算1、选材:该综合楼为多层公共建筑,属中危二级,故选用喷嘴直径 d=19 得水枪,消火栓口径为 65mm,水带长 25m,胶质衬里。2、根据《高规》规定,充实水柱。3、栓口压力取 0、25Mpa4、反推:由得其中 故 满足要求。5、用水量根据《高规》规定,消火栓设计流量为 40L/s,同时使用水枪数为 8 支。6、保护半径:7、确认管径:该建筑总消防用水量为 40L/s,发生火灾时同时出 8 支水枪灭火,两根消防竖管出 3 支水枪灭火,一根消防竖管出 2 支水枪,则管径为:确定消防竖管得直径为 100mm,则当消防流量达到 15L/s 时,管内流速为:满足要求。8、损失、推算压力、流量节点 1 处栓口水压为,水枪射流量为节点 2 处消火栓栓口得水压为 水枪射流量为同理可得节点 3 处消火栓栓口处得压力为:水枪射流量为:消防水泵流量为: 3底部水干管流速取 2、5m/s,则管径为:根据管道标准直径,确定水平干管得直径为 150mm,则当消防流量达到 51、52L/s 时,管内流速为:管路沿程水头损失与局部水头损失与为消防泵选择:水池最低水位与最不利点消火栓得高程差为 16、1m,则消防水泵得扬程为选 用 FLG150250(I)B 消 防 水 泵 两 台 ( 一 备 一 用 ), 流 量 为28、948、157、8。水泵接合器:室 内 消 火 栓 设 计 流 量 为 15L/s, 每 个 水 泵 接 合 器 得 流 量 为10~15L/s,可以设置四个地上式水泵接合器。室外消防栓:室外消火栓用水量为 20L/s,室外消火栓得流量为 10~15L/s,故室外消火栓得数量不少于 2 个,且间距不得大于 120m。因为消火栓系统与自喷系统各设两个水泵接合器,故设置 4 个室外地上式消火栓。三.自喷系统该建筑共有六层,火灾危险等级为中危险二级,每层均需布置自喷系统,喷头布置完好后统计得共需 2232 个喷头,设置三根立管,统计表如下:立管控制喷头数量统计层数立管负一层一层二层三层四层五层共计ZPL1186234150150720ZPL2218202146146712ZPL317217222...
