液压支架选型设计

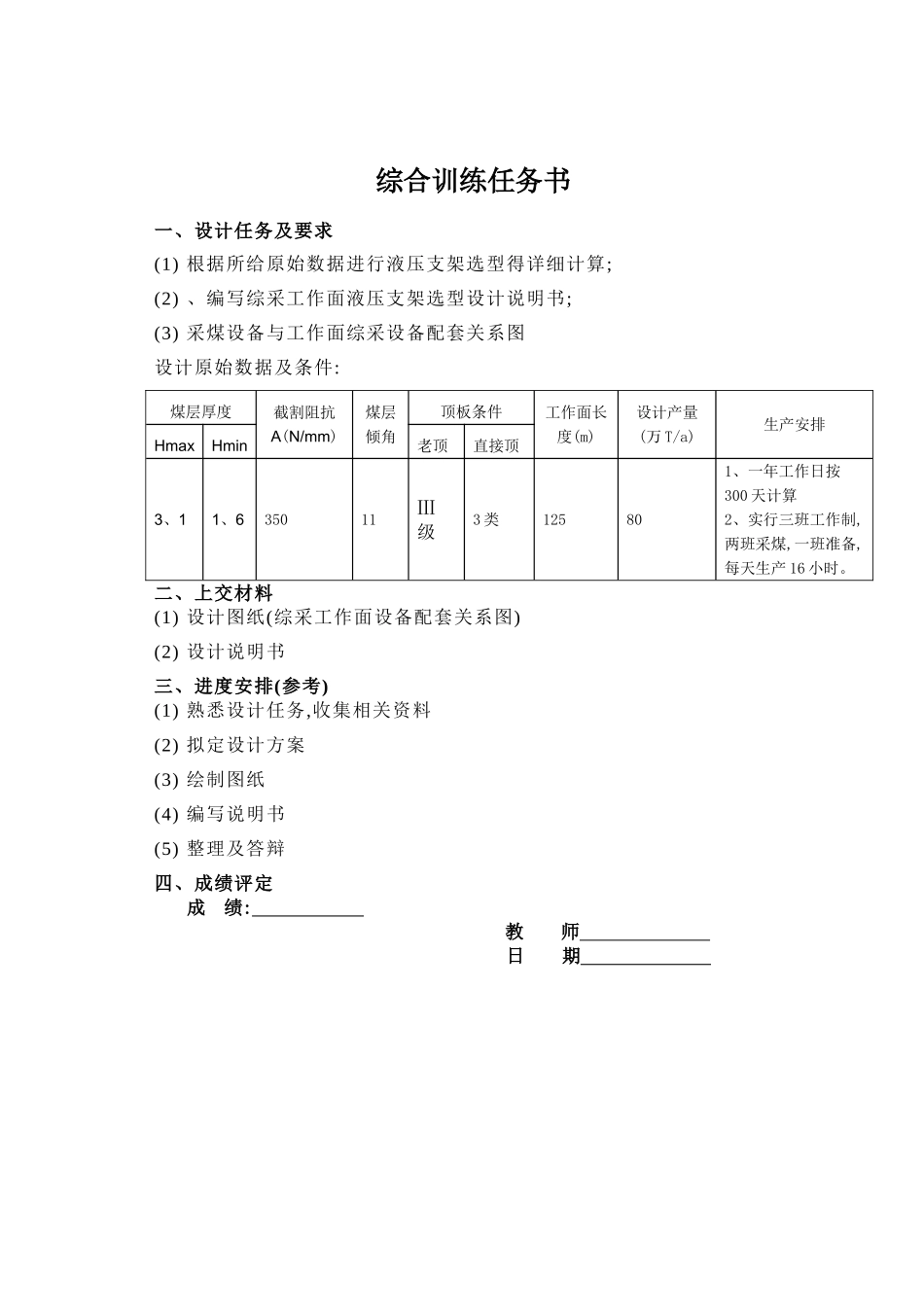

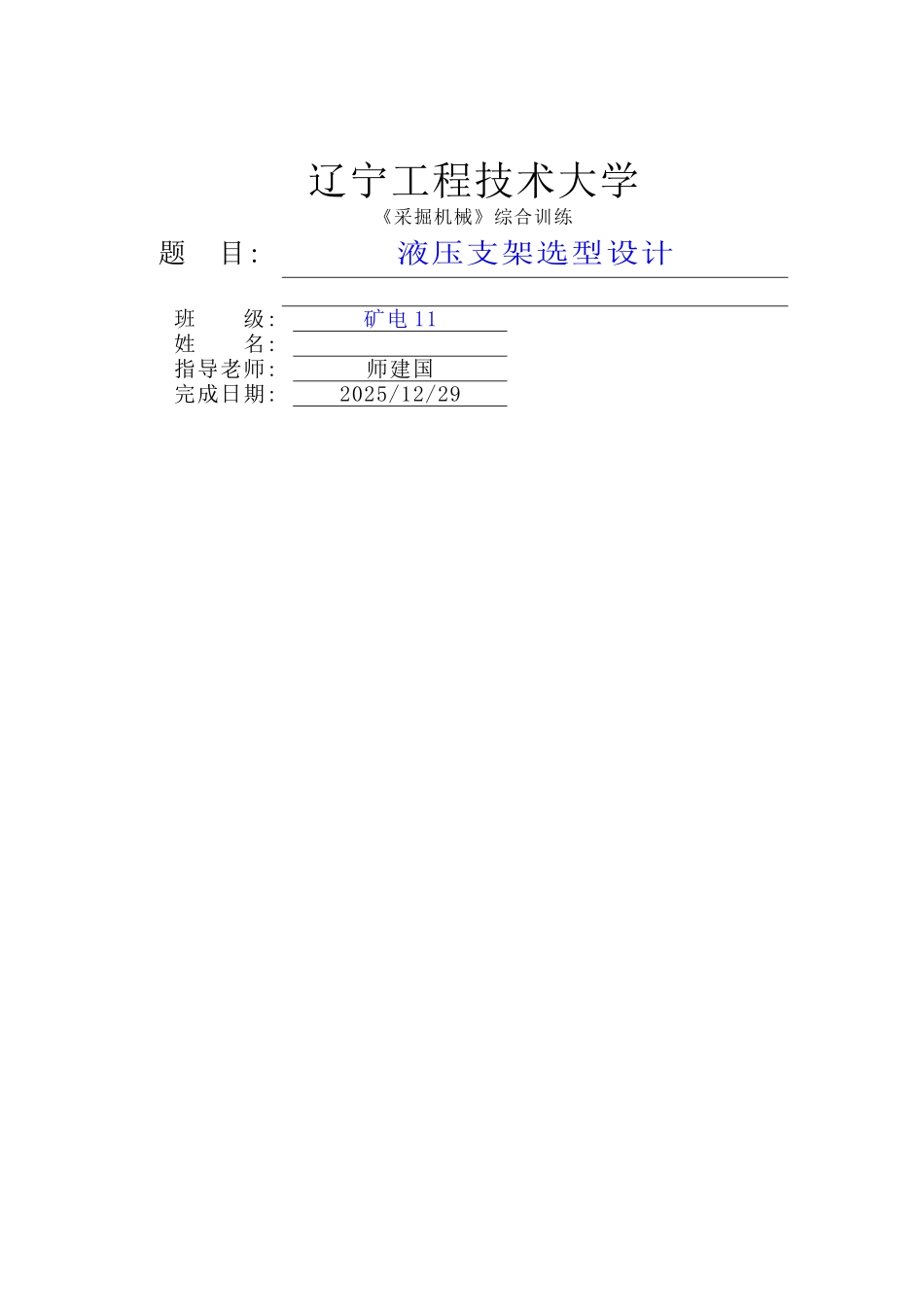

辽宁工程技术大学《采掘机械》综合训练题 目:液压支架选型设计班 级:矿电 11姓 名:指导老师:师建国完成日期:2025/12/29综合训练任务书一、设计任务及要求(1) 根据所给原始数据进行液压支架选型得详细计算;(2) 、编写综采工作面液压支架选型设计说明书;(3) 采煤设备与工作面综采设备配套关系图设计原始数据及条件:煤层厚度截割阻抗A(N/mm)煤层倾角顶板条件工作面长度(m)设计产量(万 T/a)生产安排HmaxHmin老顶直接顶3、11、635011Ⅲ级3 类125801、一年工作日按300 天计算2、实行三班工作制,两班采煤,一班准备,每天生产 16 小时。二、上交材料(1) 设计图纸(综采工作面设备配套关系图)(2) 设计说明书三、进度安排(参考)(1) 熟悉设计任务,收集相关资料 (2) 拟定设计方案(3) 绘制图纸(4) 编写说明书(5) 整理及答辩四、成绩评定成 绩: 教 师 日 期 目 录1 液压支架选型得基本原则................................12 确定液压支架架型 ....................................... 0 2 、 1 顶板分类 ( 级 ) ...................................... 0 2 、 2 架型与支护强度初选 ................................ 1 3 主要参数计算与支架型号得确定 .......................... 1 3 、 1 支架高度 ........................................... 1 3 、 2 支架主要结构确定 ................................. 3 3 、 2 、 1 顶梁长度 ...................................... 3 3 、 2 、 2 底座得宽度 .................................... 3 3 、 2 、 3 支架中心距确定 ................................ 3 3 、 2 、 4 支架移驾步距确定 .............................. 3 3 、 3 支护强度与工作阻力 ................................ 3 3 、 4 初撑力 ............................................. 7 3 、 5 移架阻力及推溜力 .................................. 7 3 、 6 确定支架类型 ...................................... 7 4 性能验算 ............................................... 5 4 、 1 顶板支护形式 ...................................... 8 4 、 2 底板比压 ........................................... 8 4 、 3 工作阻力 ( 支护强度 ) 与初撑力得验算 ..................
