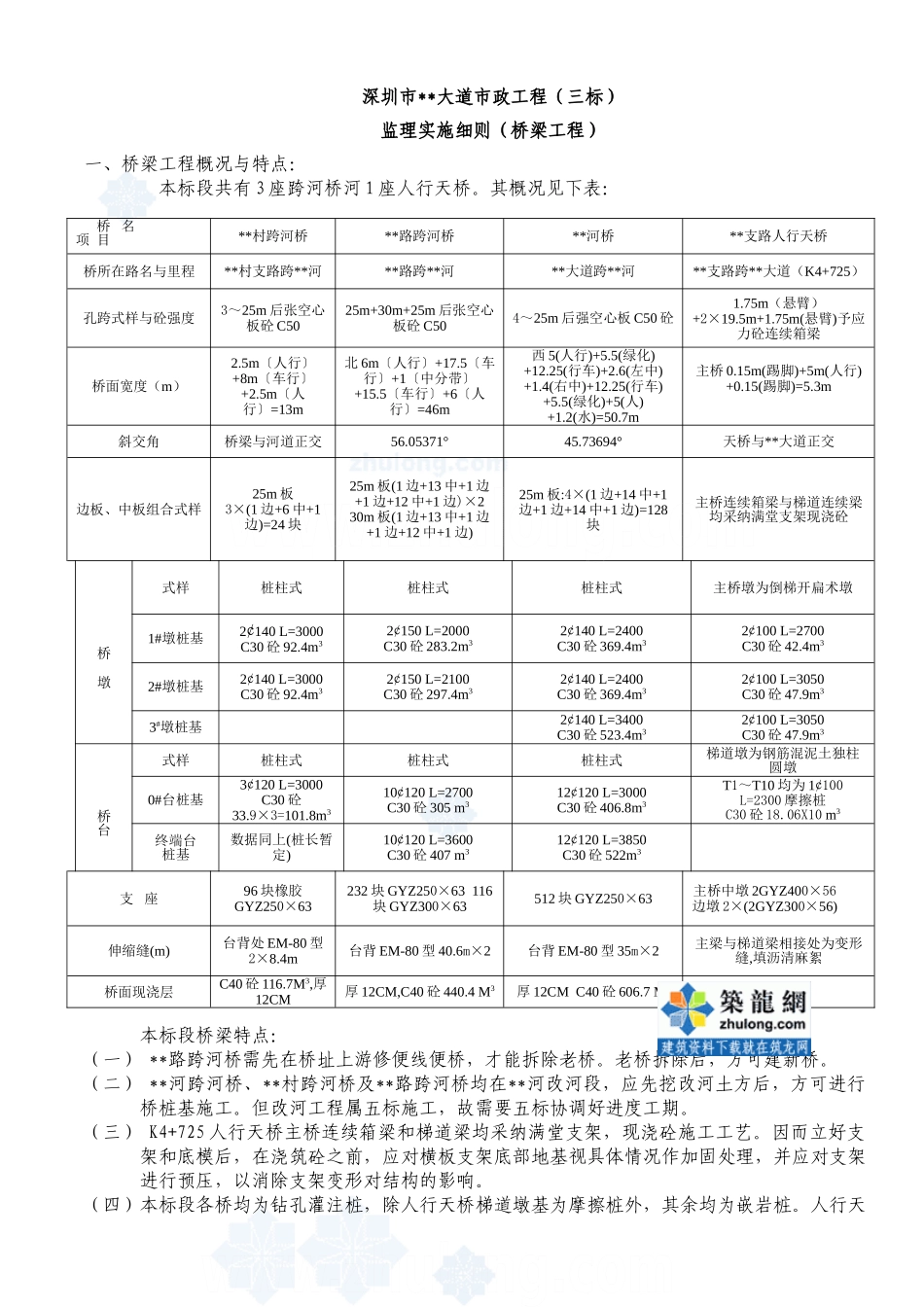

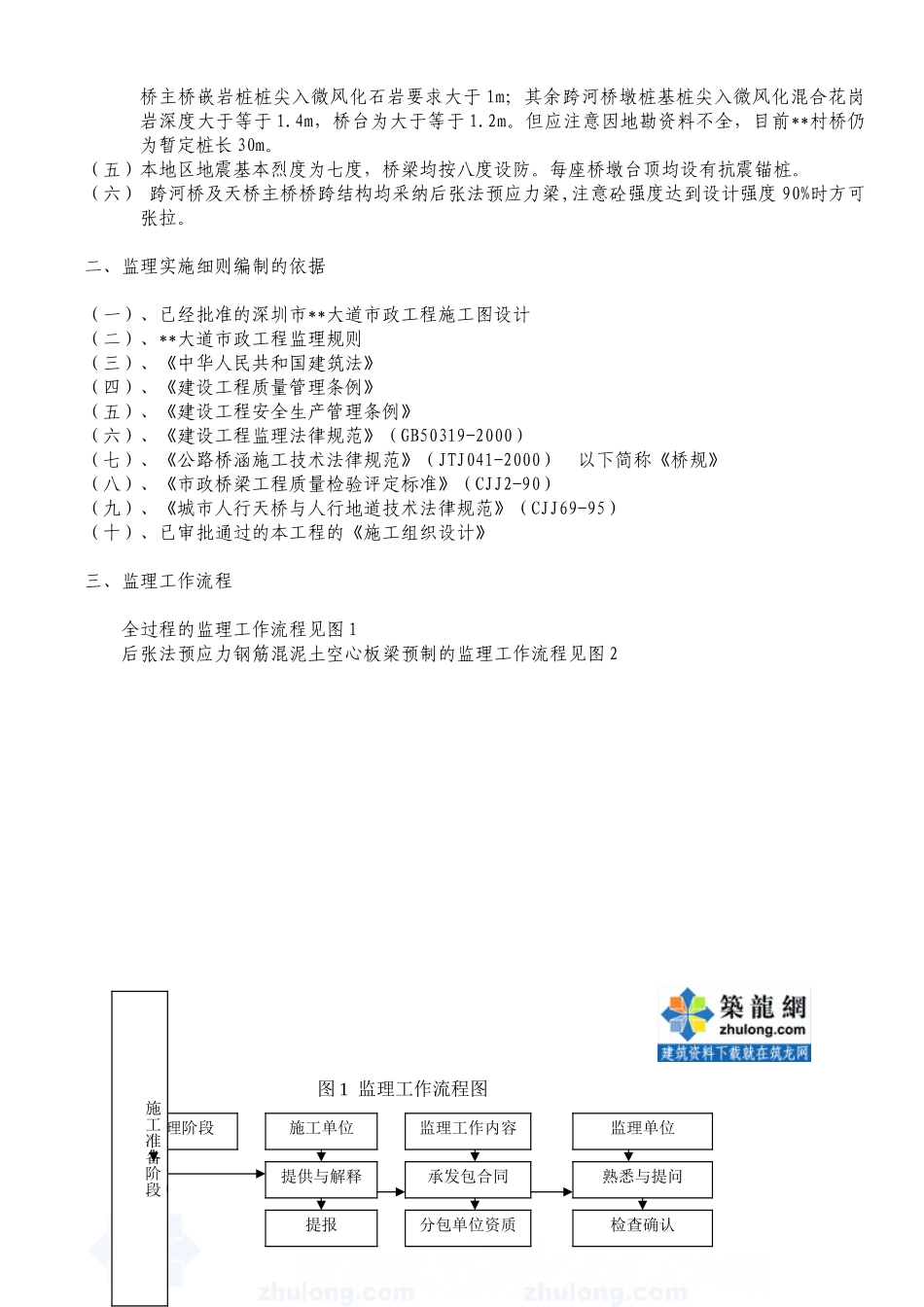

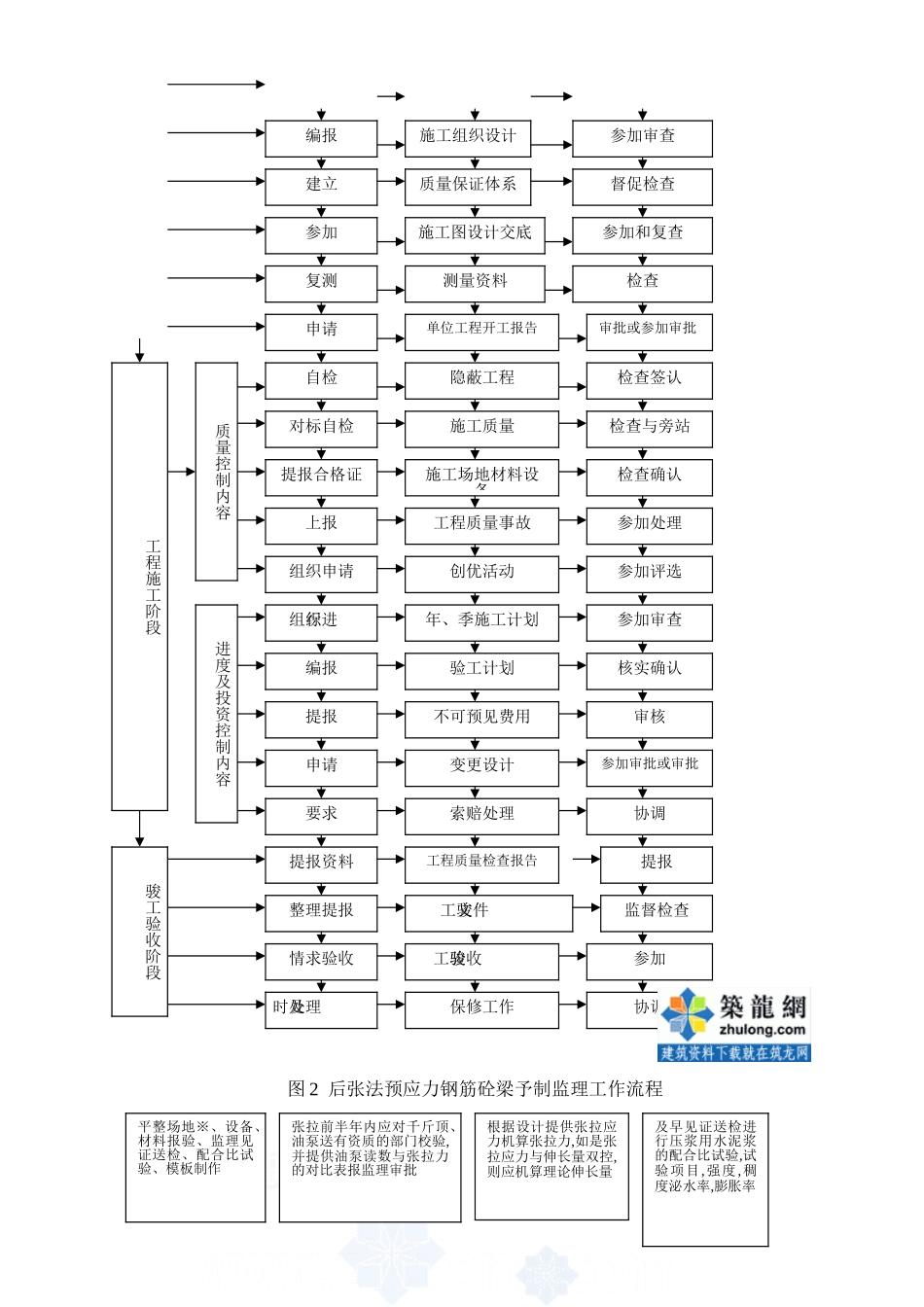

深圳市**大道市政工程（三标）监理实施细则（桥梁工程）一、桥梁工程概况与特点： 本标段共有 3 座跨河桥河 1 座人行天桥。其概况见下表：本标段桥梁特点：（一） **路跨河桥需先在桥址上游修便线便桥，才能拆除老桥。老桥拆除后，方可建新桥。（二） **河跨河桥、**村跨河桥及**路跨河桥均在**河改河段，应先挖改河土方后，方可进行桥桩基施工。但改河工程属五标施工，故需要五标协调好进度工期。（三） K4+725 人行天桥主桥连续箱梁和梯道梁均采纳满堂支架，现浇砼施工工艺。因而立好支架和底模后，在浇筑砼之前，应对横板支架底部地基视具体情况作加固处理，并应对支架进行预压，以消除支架变形对结构的影响。（四）本标段各桥均为钻孔灌注桩，除人行天桥梯道墩基为摩擦桩外，其余均为嵌岩桩。人行天 桥 名项 目**村跨河桥**路跨河桥**河桥**支路人行天桥桥所在路名与里程**村支路跨**河**路跨**河**大道跨**河**支路跨**大道（K4+725）孔跨式样与砼强度3～25m 后张空心板砼 C5025m+30m+25m 后张空心板砼 C504～25m 后强空心板 C50 砼1.75m（悬臂）+2×19.5m+1.75m(悬臂)予应力砼连续箱梁桥面宽度（m）2.5m〔人行〕+8m〔车行〕+2.5m〔人行〕=13m北 6m〔人行〕+17.5〔车行〕+1〔中分带〕+15.5〔车行〕+6〔人行〕=46m西 5(人行)+5.5(绿化)+12.25(行车)+2.6(左中)+1.4(右中)+12.25(行车)+5.5(绿化)+5(人)+1.2(水)=50.7m主桥 0.15m(踢脚)+5m(人行)+0.15(踢脚)=5.3m斜交角桥梁与河道正交56.05371°45.73694°天桥与**大道正交边板、中板组合式样25m 板3×(1 边+6 中+1边)=24 块25m 板(1 边+13 中+1 边+1 边+12 中+1 边)×230m 板(1 边+13 中+1 边+1 边+12 中+1 边)25m 板:4×(1 边+14 中+1边+1 边+14 中+1 边)=128块主桥连续箱梁与梯道连续梁均采纳满堂支架现浇砼桥墩式样桩柱式桩柱式桩柱式主桥墩为倒梯开扁术墩1#墩桩基2¢140 L=3000C30 砼 92.4m32¢150 L=2000C30 砼 283.2m32¢140 L=2400C30 砼 369.4m32¢100 L=2700C30 砼 42.4m32#墩桩基2¢140 L=3000C30 砼 92.4m32¢150 L=2100C30 砼 297.4m32¢140 L=2400C30 砼 369.4m32¢100 L=3050C30 砼 47.9m33#墩桩基2¢140 L=3400C30 砼 523.4m32¢100 L=3050C30 砼 47.9m3桥台式样桩柱式桩柱式桩柱式梯道墩为钢筋混泥土独柱圆墩0#台桩基3¢120 L=3000C30 砼33.9×3=101.8m310¢120 L=2700C30 砼 305 m312¢120...
