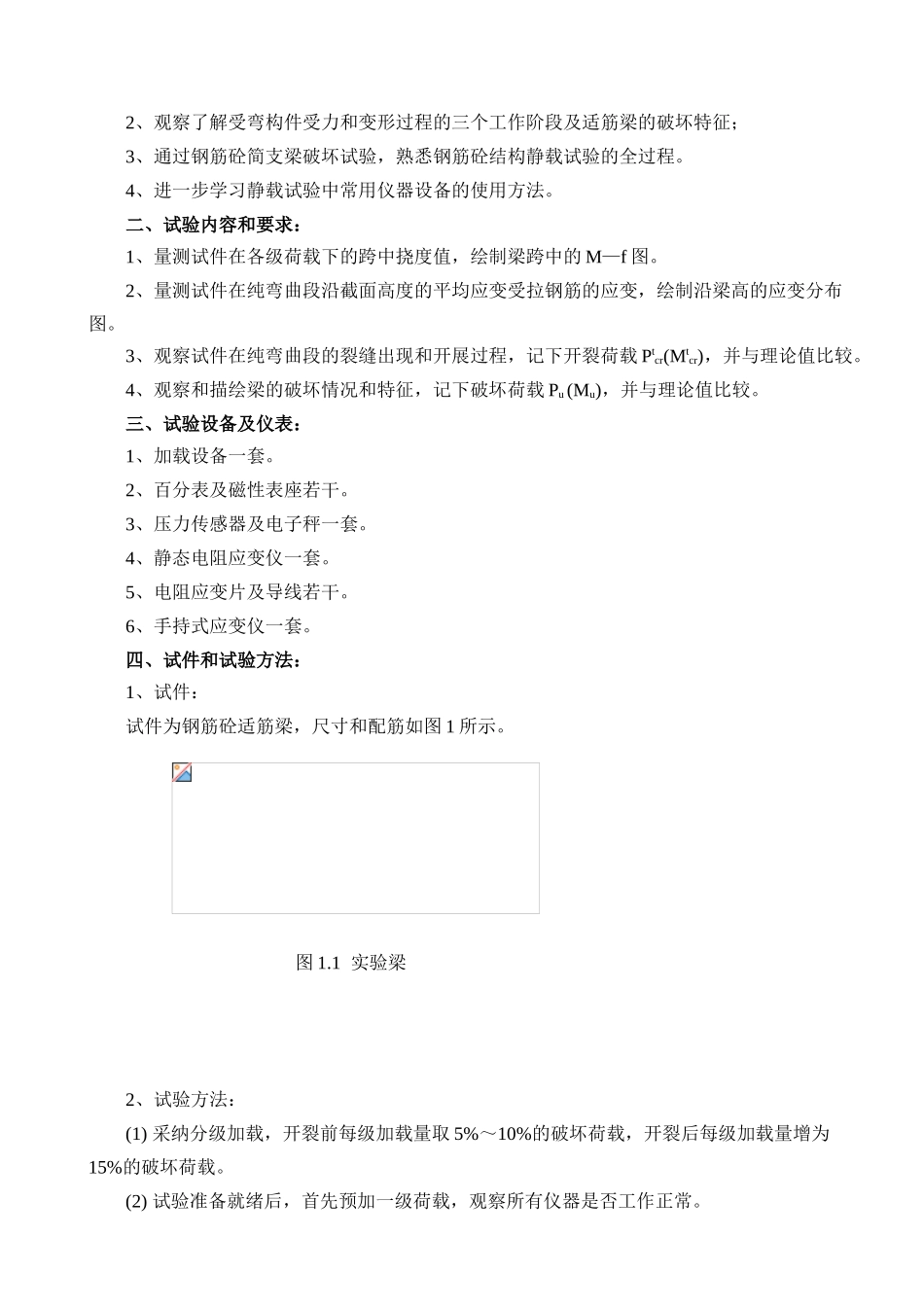

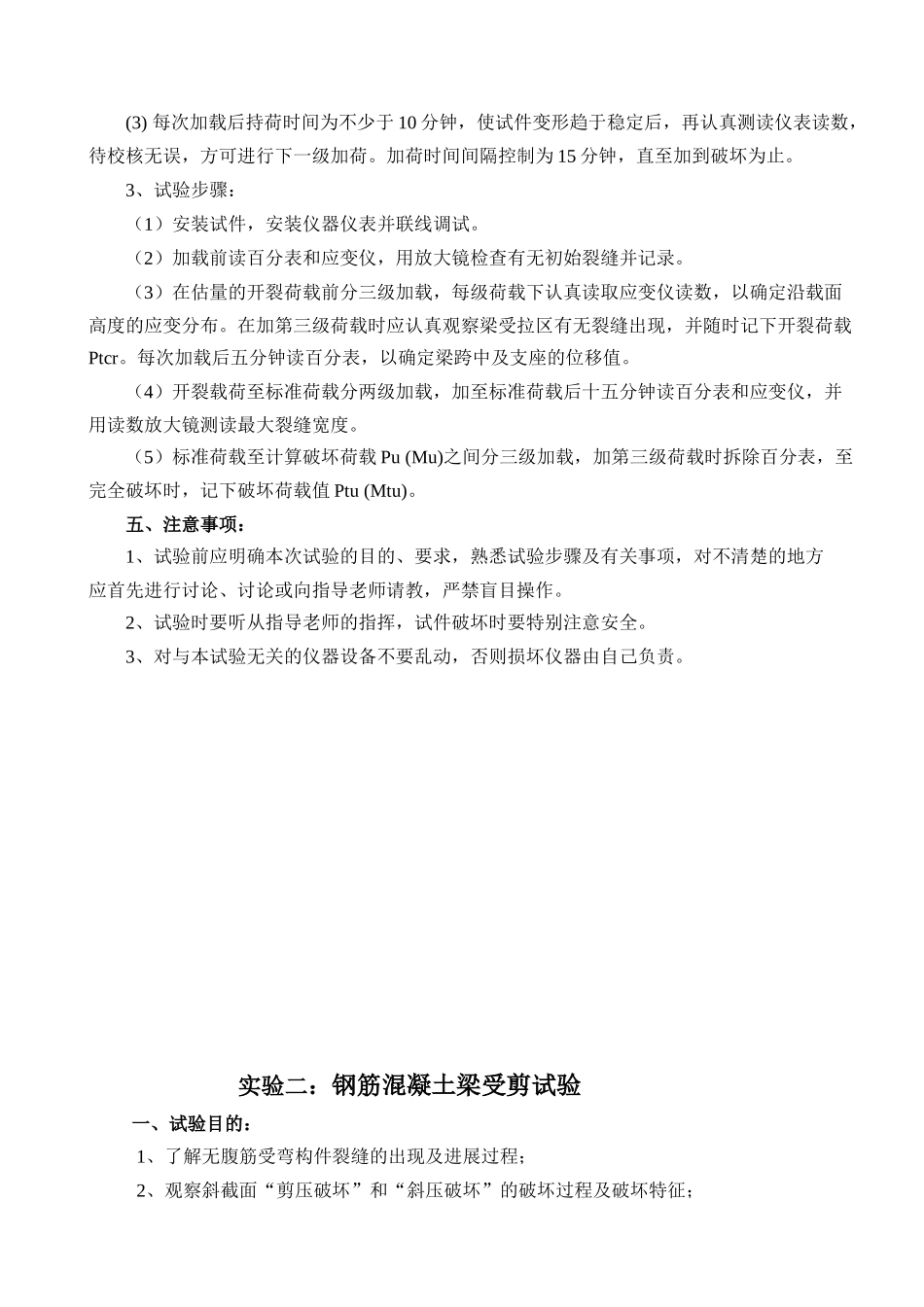

混凝土结构基本原理实验指导书建筑工程学院土木工程系实验一：钢筋混凝土梁受弯试验一、试验目的：1、了解受弯构件正截面的承载力大小、挠度变化及裂缝出现和进展过程；2、观察了解受弯构件受力和变形过程的三个工作阶段及适筋梁的破坏特征；3、通过钢筋砼简支梁破坏试验，熟悉钢筋砼结构静载试验的全过程。4、进一步学习静载试验中常用仪器设备的使用方法。二、试验内容和要求：1、量测试件在各级荷载下的跨中挠度值，绘制梁跨中的 M—f 图。2、量测试件在纯弯曲段沿截面高度的平均应变受拉钢筋的应变，绘制沿梁高的应变分布图。3、观察试件在纯弯曲段的裂缝出现和开展过程，记下开裂荷载 Ptcr(Mtcr)，并与理论值比较。4、观察和描绘梁的破坏情况和特征，记下破坏荷载 Pu (Mu)，并与理论值比较。三、试验设备及仪表：1、加载设备一套。2、百分表及磁性表座若干。3、压力传感器及电子秤一套。4、静态电阻应变仪一套。5、电阻应变片及导线若干。6、手持式应变仪一套。四、试件和试验方法：1、试件：试件为钢筋砼适筋梁，尺寸和配筋如图 1 所示。2、试验方法：(1) 采纳分级加载，开裂前每级加载量取 5%～10%的破坏荷载，开裂后每级加载量增为15%的破坏荷载。(2) 试验准备就绪后，首先预加一级荷载，观察所有仪器是否工作正常。图 1.1 实验梁(3) 每次加载后持荷时间为不少于 10 分钟，使试件变形趋于稳定后，再认真测读仪表读数，待校核无误，方可进行下一级加荷。加荷时间间隔控制为 15 分钟，直至加到破坏为止。3、试验步骤：（1）安装试件，安装仪器仪表并联线调试。（2）加载前读百分表和应变仪，用放大镜检查有无初始裂缝并记录。（3）在估量的开裂荷载前分三级加载，每级荷载下认真读取应变仪读数，以确定沿载面高度的应变分布。在加第三级荷载时应认真观察梁受拉区有无裂缝出现，并随时记下开裂荷载Ptcr。每次加载后五分钟读百分表，以确定梁跨中及支座的位移值。（4）开裂载荷至标准荷载分两级加载，加至标准荷载后十五分钟读百分表和应变仪，并用读数放大镜测读最大裂缝宽度。（5）标准荷载至计算破坏荷载 Pu (Mu)之间分三级加载，加第三级荷载时拆除百分表，至完全破坏时，记下破坏荷载值 Ptu (Mtu)。五、注意事项：1、试验前应明确本次试验的目的、要求，熟悉试验步骤及有关事项，对不清楚的地方应首先进行讨论、讨论或向指导老师请教，严禁盲目操作。2、试验时要听从指导老师的指挥，试件破坏时要特别注意安全。3、...
