清水湾施工电梯安拆方案

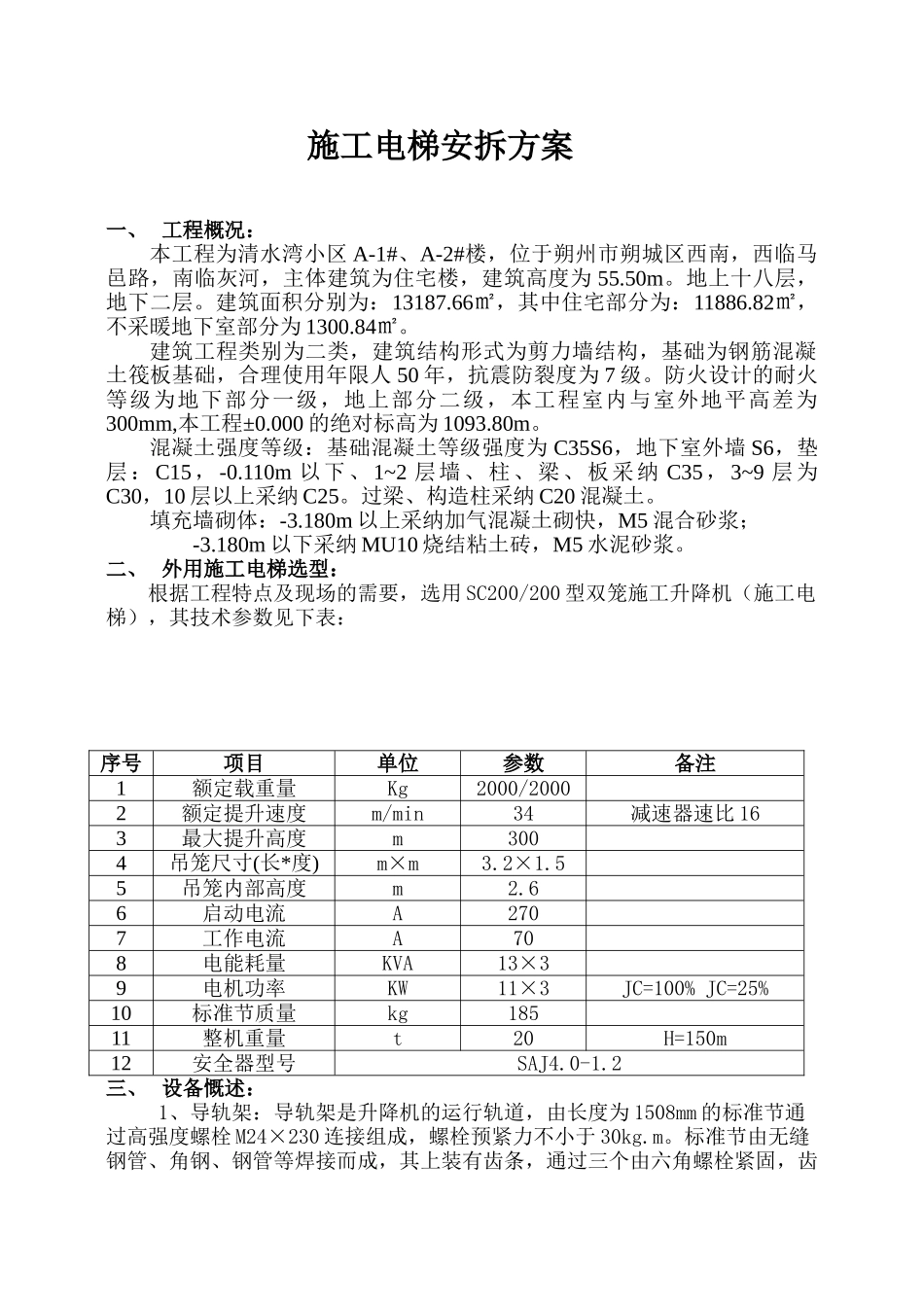

施工电梯安拆方案一、 工程概况：本工程为清水湾小区 A-1#、A-2#楼，位于朔州市朔城区西南，西临马邑路，南临灰河，主体建筑为住宅楼，建筑高度为 55.50m。地上十八层，地下二层。建筑面积分别为：13187.66㎡，其中住宅部分为：11886.82㎡，不采暖地下室部分为 1300.84㎡。建筑工程类别为二类，建筑结构形式为剪力墙结构，基础为钢筋混凝土筏板基础，合理使用年限人 50 年，抗震防裂度为 7 级。防火设计的耐火等级为地下部分一级，地上部分二级，本工程室内与室外地平高差为300mm,本工程±0.000 的绝对标高为 1093.80m。混凝土强度等级：基础混凝土等级强度为 C35S6，地下室外墙 S6，垫层：C15，-0.110m 以下、1~2 层墙、柱、梁、板采纳 C35，3~9 层为C30，10 层以上采纳 C25。过梁、构造柱采纳 C20 混凝土。填充墙砌体：-3.180m 以上采纳加气混凝土砌快，M5 混合砂浆； -3.180m 以下采纳 MU10 烧结粘土砖，M5 水泥砂浆。二、 外用施工电梯选型：根据工程特点及现场的需要，选用 SC200/200 型双笼施工升降机（施工电梯），其技术参数见下表：序号项目单位参数备注1额定载重量Kg2000/20002额定提升速度m/min34减速器速比 163最大提升高度m3004吊笼尺寸(长*度)m×m3.2×1.55吊笼内部高度m2.66启动电流A2707工作电流A708电能耗量KVA13×39电机功率KW11×3JC=100% JC=25%10标准节质量kg18511整机重量t20H=150m12安全器型号SAJ4.0-1.2三、 设备慨述：1、导轨架：导轨架是升降机的运行轨道，由长度为 1508mm 的标准节通过高强度螺栓 M24×230 连接组成，螺栓预紧力不小于 30kg.m。标准节由无缝钢管、角钢、钢管等焊接而成，其上装有齿条，通过三个由六角螺栓紧固，齿条可拆换。标准节四根主弦干下端焊有止口，齿条下端设有弹簧柱销，以便标准节安装时准备定位。标准节截面尺寸为□800×800㎜的正方形截面。导轨架通过附着架与建筑物联接。2、驱动体：驱动体是将驱动单元之间及驱动单元与整体结构之间连接起来的部件，它将驱动单元产生的驱动力传递给吊笼，使之能够上下运行。3、驱动单元：驱动单元是升降机运行的动力部分，该机有三组驱动单元同时工作，共同作用，带动升降机自重部分及吊笼内荷载（或施工人员）上下运行。驱动单元由驱动齿轮、减速器、联轴器、梅花形联轴器弹性块、制动电机等组成。减速器为平面包络环面蜗杆减速器，具有结构紧凑、承载能力高、机械效率高、使用寿命长、工作平稳等特点。联轴器为...
