滤波-的种种方式

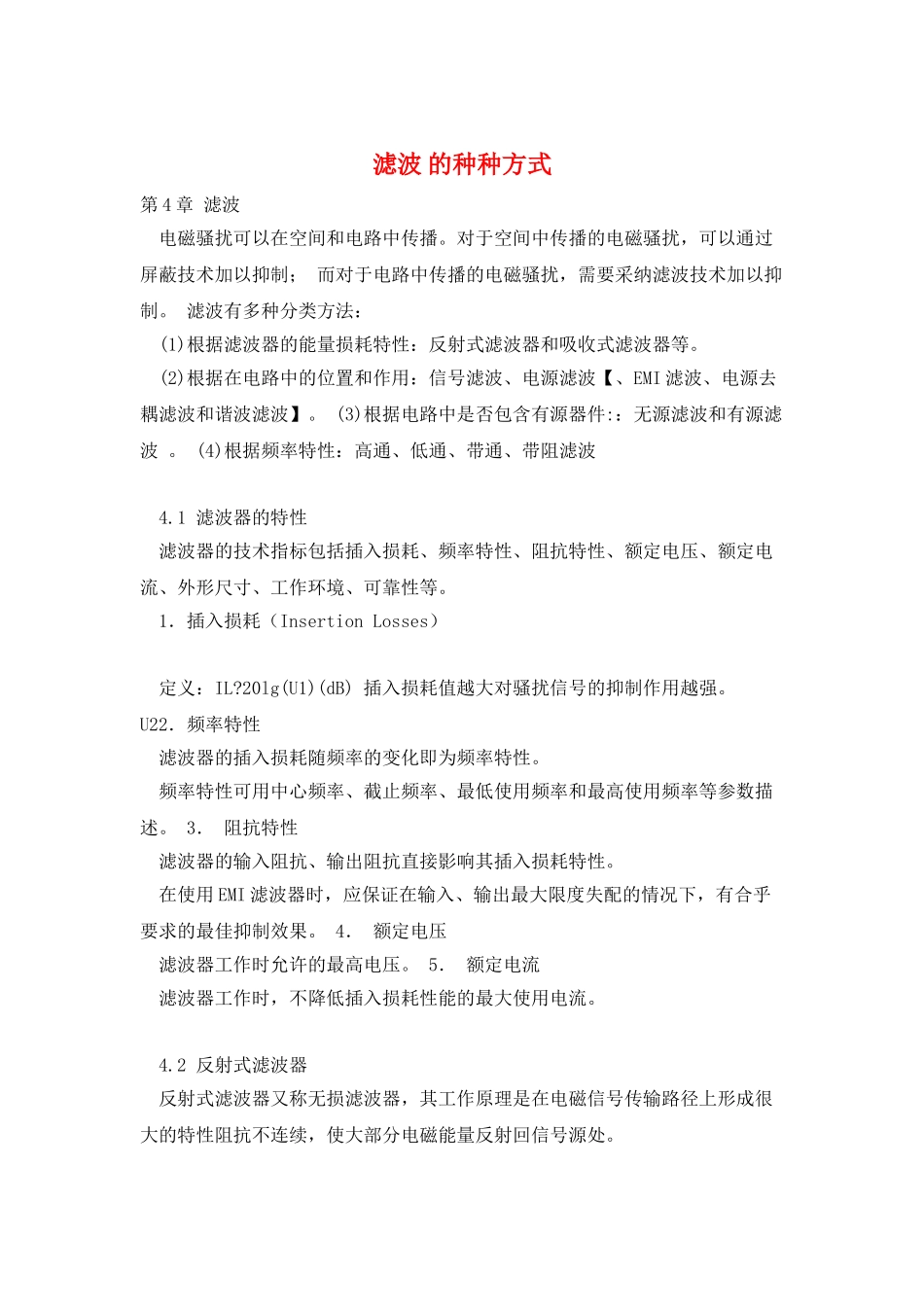

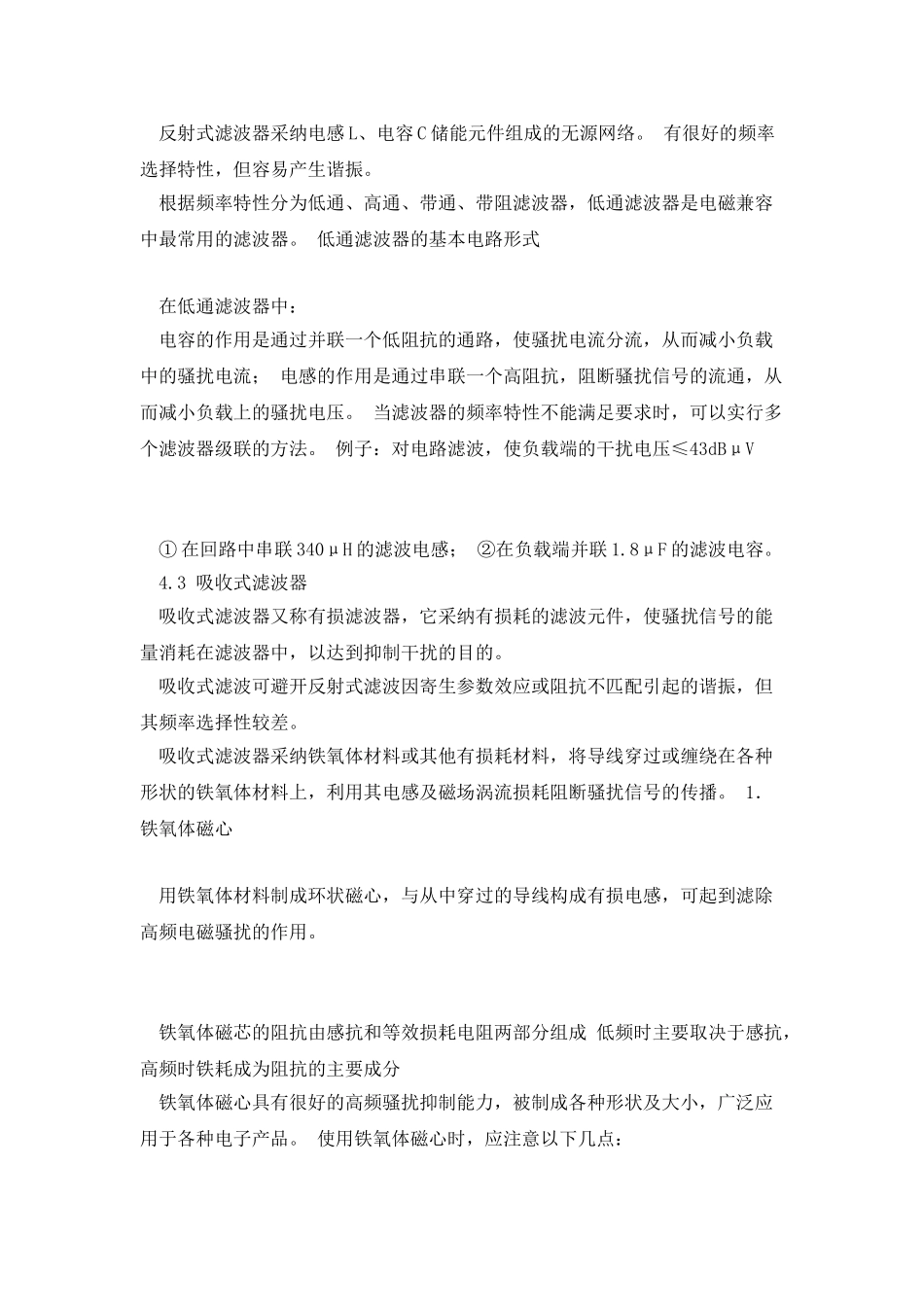

滤波 的种种方式第 4 章 滤波 电磁骚扰可以在空间和电路中传播。对于空间中传播的电磁骚扰，可以通过屏蔽技术加以抑制； 而对于电路中传播的电磁骚扰，需要采纳滤波技术加以抑制。 滤波有多种分类方法： (1)根据滤波器的能量损耗特性：反射式滤波器和吸收式滤波器等。 (2)根据在电路中的位置和作用：信号滤波、电源滤波【、EMI 滤波、电源去耦滤波和谐波滤波】。 (3)根据电路中是否包含有源器件:：无源滤波和有源滤波 。 (4)根据频率特性：高通、低通、带通、带阻滤波 4.1 滤波器的特性 滤波器的技术指标包括插入损耗、频率特性、阻抗特性、额定电压、额定电流、外形尺寸、工作环境、可靠性等。 1．插入损耗（Insertion Losses） 定义：IL?20lg(U1)(dB) 插入损耗值越大对骚扰信号的抑制作用越强。 U22．频率特性 滤波器的插入损耗随频率的变化即为频率特性。 频率特性可用中心频率、截止频率、最低使用频率和最高使用频率等参数描述。 3． 阻抗特性 滤波器的输入阻抗、输出阻抗直接影响其插入损耗特性。 在使用 EMI 滤波器时，应保证在输入、输出最大限度失配的情况下，有合乎要求的最佳抑制效果。 4． 额定电压 滤波器工作时允许的最高电压。 5． 额定电流 滤波器工作时，不降低插入损耗性能的最大使用电流。 4.2 反射式滤波器 反射式滤波器又称无损滤波器，其工作原理是在电磁信号传输路径上形成很大的特性阻抗不连续，使大部分电磁能量反射回信号源处。 反射式滤波器采纳电感 L、电容 C 储能元件组成的无源网络。 有很好的频率选择特性，但容易产生谐振。 根据频率特性分为低通、高通、带通、带阻滤波器，低通滤波器是电磁兼容中最常用的滤波器。 低通滤波器的基本电路形式 在低通滤波器中： 电容的作用是通过并联一个低阻抗的通路，使骚扰电流分流，从而减小负载中的骚扰电流； 电感的作用是通过串联一个高阻抗，阻断骚扰信号的流通，从而减小负载上的骚扰电压。 当滤波器的频率特性不能满足要求时，可以实行多个滤波器级联的方法。 例子：对电路滤波，使负载端的干扰电压≤43dBμV ① 在回路中串联 340μH 的滤波电感； ②在负载端并联 1.8μF 的滤波电容。 4.3 吸收式滤波器 吸收式滤波器又称有损滤波器，它采纳有损耗的滤波元件，使骚扰信号的能量消耗在滤波器中，以达到抑制干扰的目的。 吸收式滤波可避开反射式滤波因寄生参数效应或阻抗不匹配引起的谐振，但其频率选择性较...
