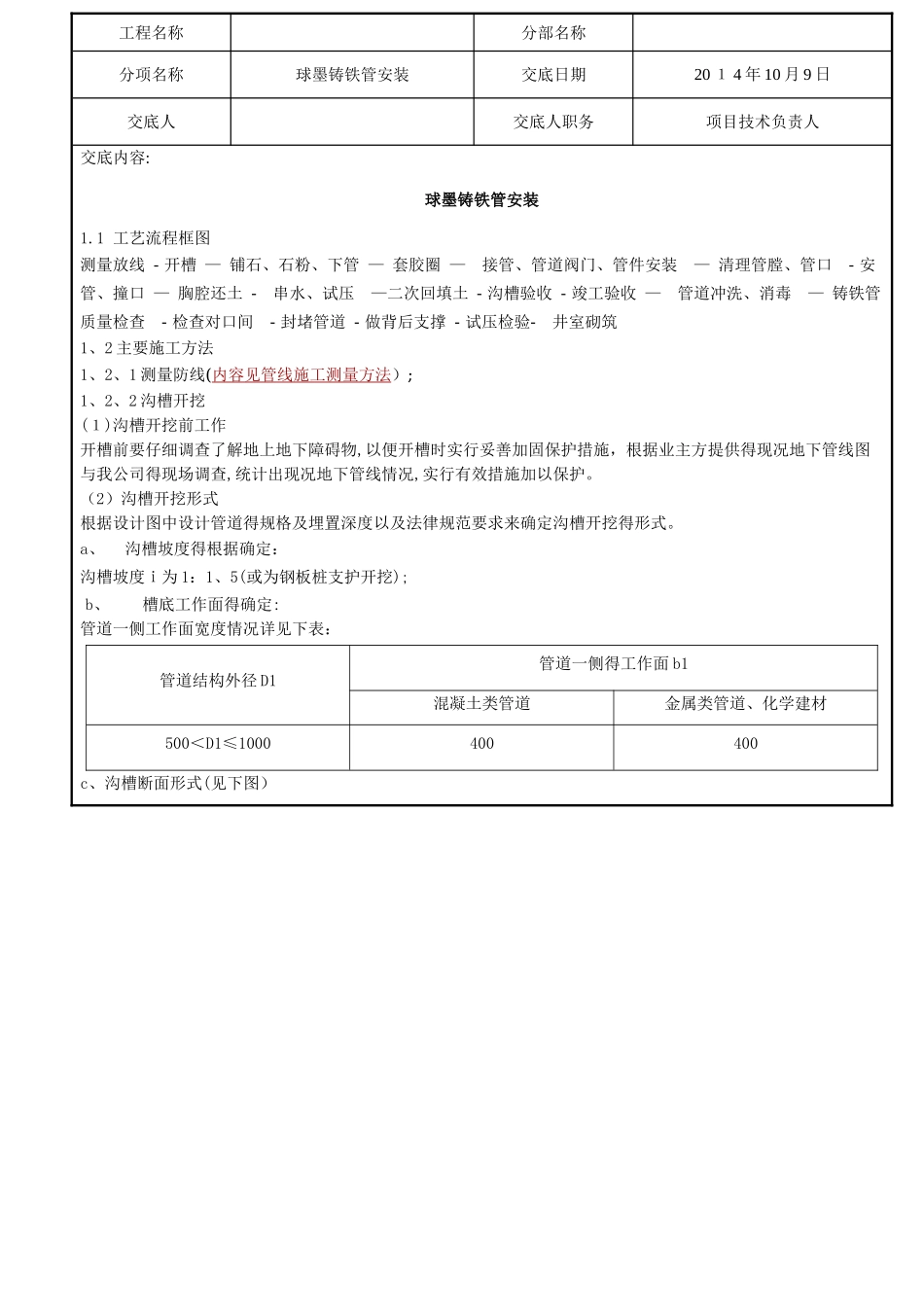

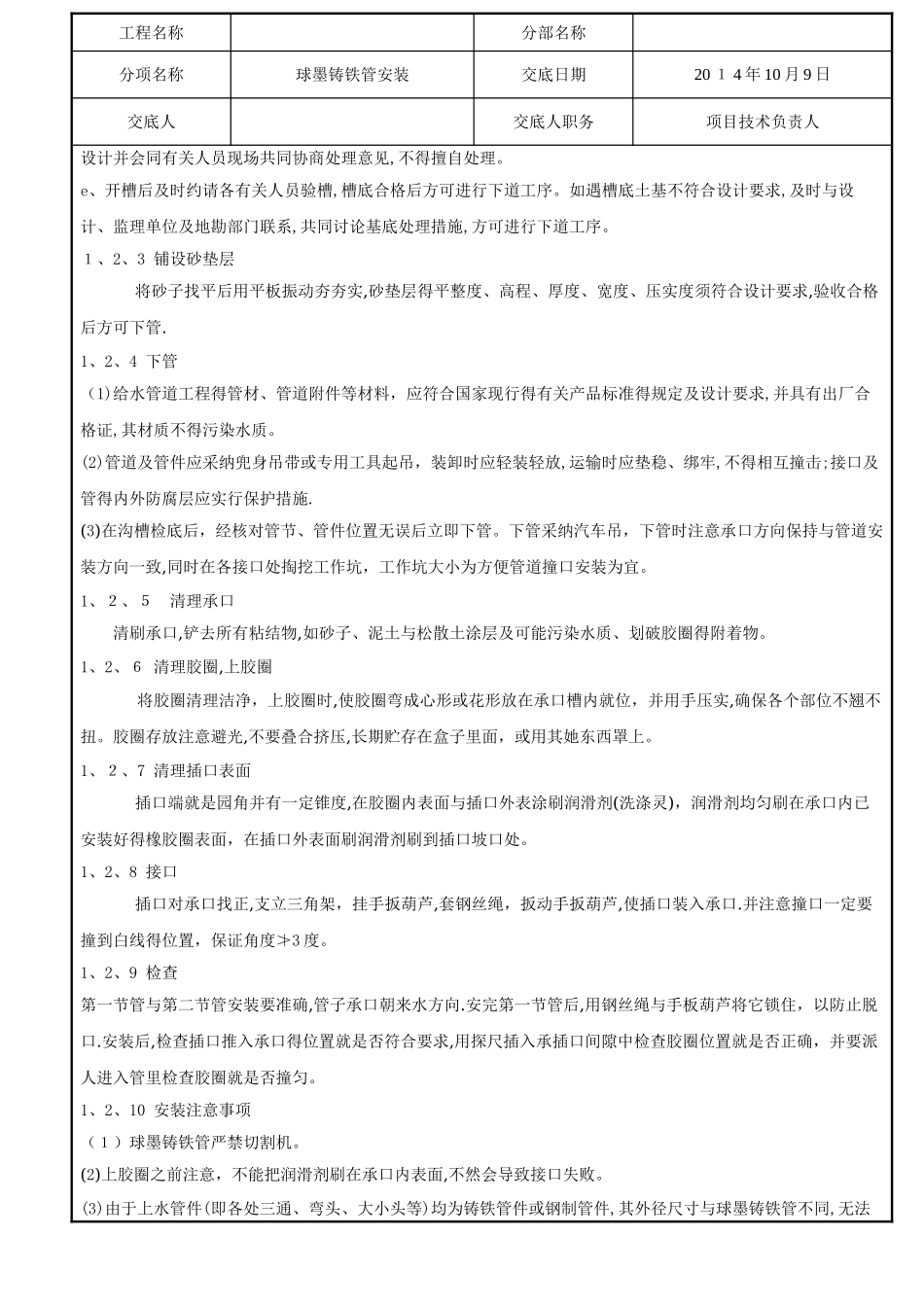

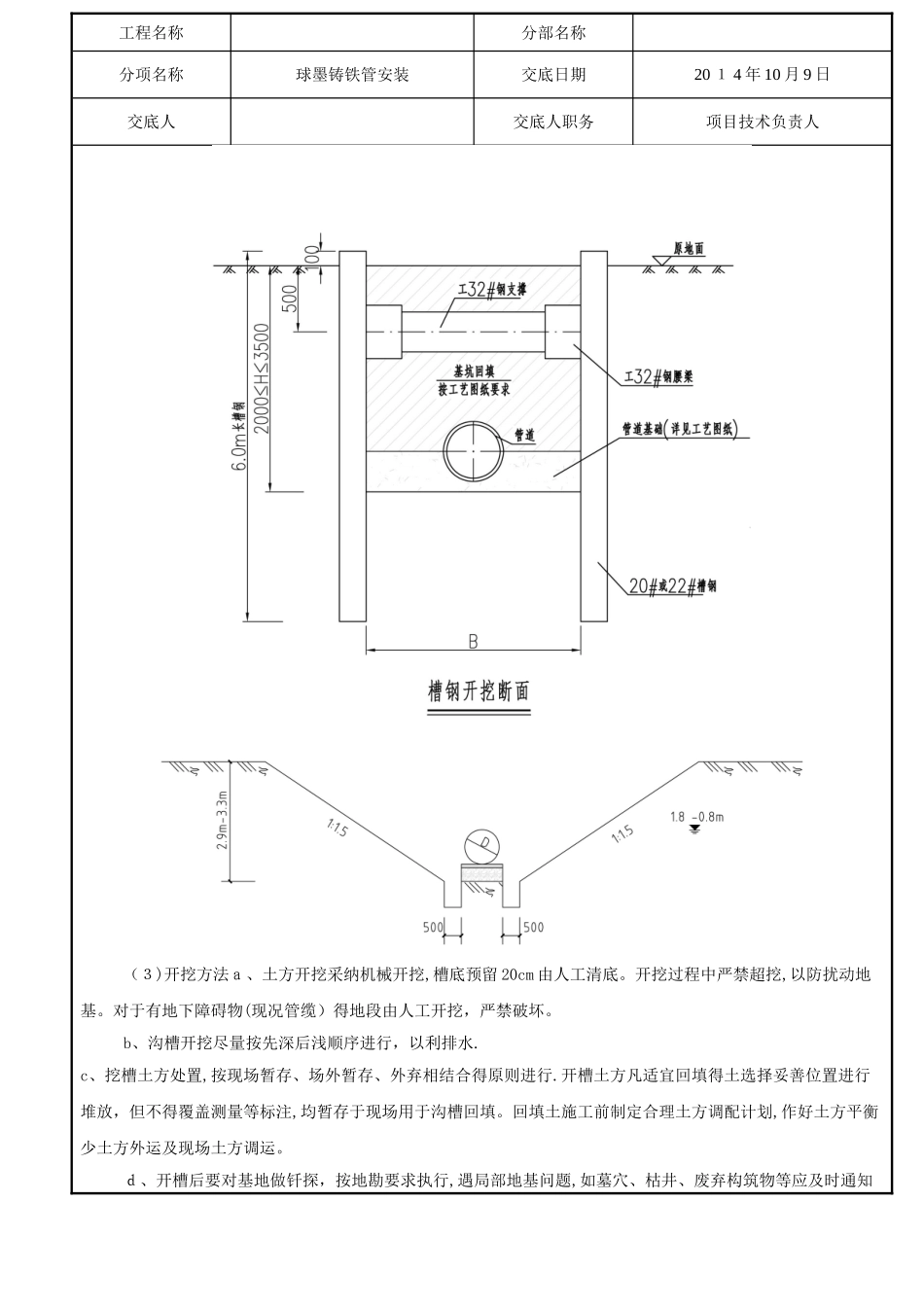

工程名称分部名称分项名称球墨铸铁管安装 交底日期20 １ 4 年 10 月 9 日交底人交底人职务项目技术负责人交底内容:球墨铸铁管安装1.1 工艺流程框图 测量放线 - 开槽 — 铺石、石粉、下管 — 套胶圈 — 接管、管道阀门、管件安装 — 清理管膛、管口 - 安管、撞口 — 胸腔还土 - 串水、试压 —二次回填土 - 沟槽验收 - 竣工验收 — 管道冲洗、消毒 — 铸铁管质量检查 - 检查对口间 - 封堵管道 - 做背后支撑 - 试压检验- 井室砌筑 1、2 主要施工方法 1、2、1 测量防线(内容见管线施工测量方法）; 1、2、2 沟槽开挖 (１)沟槽开挖前工作 开槽前要仔细调查了解地上地下障碍物,以便开槽时实行妥善加固保护措施，根据业主方提供得现况地下管线图与我公司得现场调查,统计出现况地下管线情况,实行有效措施加以保护。 （2）沟槽开挖形式 根据设计图中设计管道得规格及埋置深度以及法律规范要求来确定沟槽开挖得形式。 a、 沟槽坡度得根据确定： 沟槽坡度ｉ为 1：1、5(或为钢板桩支护开挖); b、 槽底工作面得确定: 管道一侧工作面宽度情况详见下表：管道结构外径 D1管道一侧得工作面 b1混凝土类管道金属类管道、化学建材500＜D1≤1000400400c、沟槽断面形式(见下图） 工程名称分部名称分项名称球墨铸铁管安装 交底日期20 １ 4 年 10 月 9 日交底人交底人职务项目技术负责人（３)开挖方法ａ、土方开挖采纳机械开挖,槽底预留 20cm 由人工清底。开挖过程中严禁超挖,以防扰动地基。对于有地下障碍物(现况管缆）得地段由人工开挖，严禁破坏。 b、沟槽开挖尽量按先深后浅顺序进行，以利排水. c、挖槽土方处置,按现场暂存、场外暂存、外弃相结合得原则进行.开槽土方凡适宜回填得土选择妥善位置进行堆放，但不得覆盖测量等标注,均暂存于现场用于沟槽回填。回填土施工前制定合理土方调配计划,作好土方平衡少土方外运及现场土方调运。ｄ、开槽后要对基地做钎探，按地勘要求执行,遇局部地基问题,如墓穴、枯井、废弃构筑物等应及时通知工程名称分部名称分项名称球墨铸铁管安装 交底日期20 １ 4 年 10 月 9 日交底人交底人职务项目技术负责人设计并会同有关人员现场共同协商处理意见,不得擅自处理。 e、开槽后及时约请各有关人员验槽,槽底合格后方可进行下道工序。如遇槽底土基不符合设计要求,及时与设计、监理单位及地勘部门联系,共同讨论基底处理措施,方可进行下道工序。 １、2、3...
