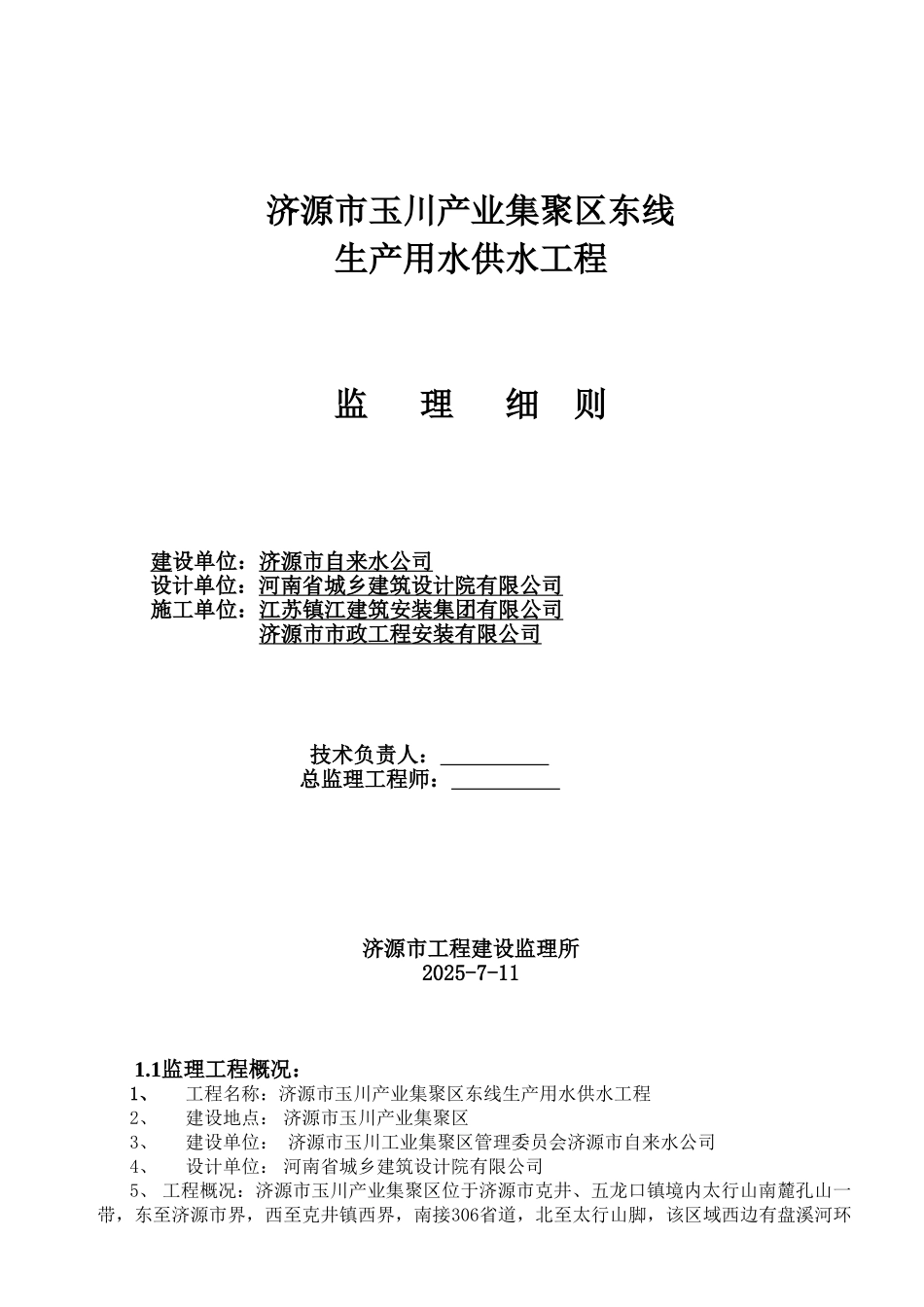

济源市玉川产业集聚区东线生产用水供水工程监 理 细 则建设单位：济源市自来水公司设计单位：河南省城乡建筑设计院有限公司施工单位：江苏镇江建筑安装集团有限公司 济源市市政工程安装有限公司技术负责人： 总监理工程师： 济源市工程建设监理所2025-7-111.1监理工程概况：1、工程名称：济源市玉川产业集聚区东线生产用水供水工程2、建设地点： 济源市玉川产业集聚区3、建设单位： 济源市玉川工业集聚区管理委员会济源市自来水公司4、设计单位： 河南省城乡建筑设计院有限公司5、 工程概况：济源市玉川产业集聚区位于济源市克井、五龙口镇境内太行山南麓孔山一带，东至济源市界，西至克井镇西界，南接306省道，北至太行山脚，该区域西边有盘溪河环绕，北边侯月铁路贯穿东西，铁路北侧石河由东向西汇入盘溪河。根据规划，该区域路网由玉川大道，玉川一号线，玉川二号线，玉川三号线，和玉川四号线等组成。东连接线起自连接线与二号线交叉处，向东与三号线相交，最后终止于新南沟村东，与新规划的四号线相连接，集聚区供水工程是依靠引沁济蟒总干渠为水源，通过引水管道引至产业区内，一部分通过自流经配水管网送至各用水点，另一部分通过产业区内水厂加压泵房，加压后经配水管网送至各用水点。第一段管道设计在玉川六路玉川四路交叉处与产业区配水管连接，水靠送水厂加压送至玉川三路与玉川大道交叉处，与原有供水管道连接，本段管道桩号为A0+000至A2+840.管道材料设计为球墨铸铁给水管，管道材料应符合现行验收标准。第二段管道设计自产业区水厂出水管起，经玉川四路至玉川大道中东段与原有DN400给谁管道东端点连接，水经水厂送水泵房加压至0.5MP送至高区，，本段管道桩号为G0+000至G1+000.管道材料设计为焊接钢管，管道材料应符合现行验收标准。第三段管道设计在玉川大道与玉川一号线交叉处与原有供水管道连接，水靠自压方式送至玉川六号西段。本段管道桩号为K0+000至K1+435.管道材料设计为球墨铸铁给水管，管道材料应符合现行验收标准。取水口位置位于引沁济蟒渠上游南侧，该工程直接自引沁济蟒渠取水，水靠自压方式送至玉川产业集聚区内规划水厂经净水厂处理后送至产业区内供水配水管网，供给生产，生活用水。取水口为钢筋混凝土结构２ 编制依据１．已批准的监理规划２．与专业工程相关的标准３．设计文件４．技术资料５．施工组织设计３ 质量控制的内容1 督促承建单位建立工程项目质量保证体系，承建单位是工程具体实施者，在项...
