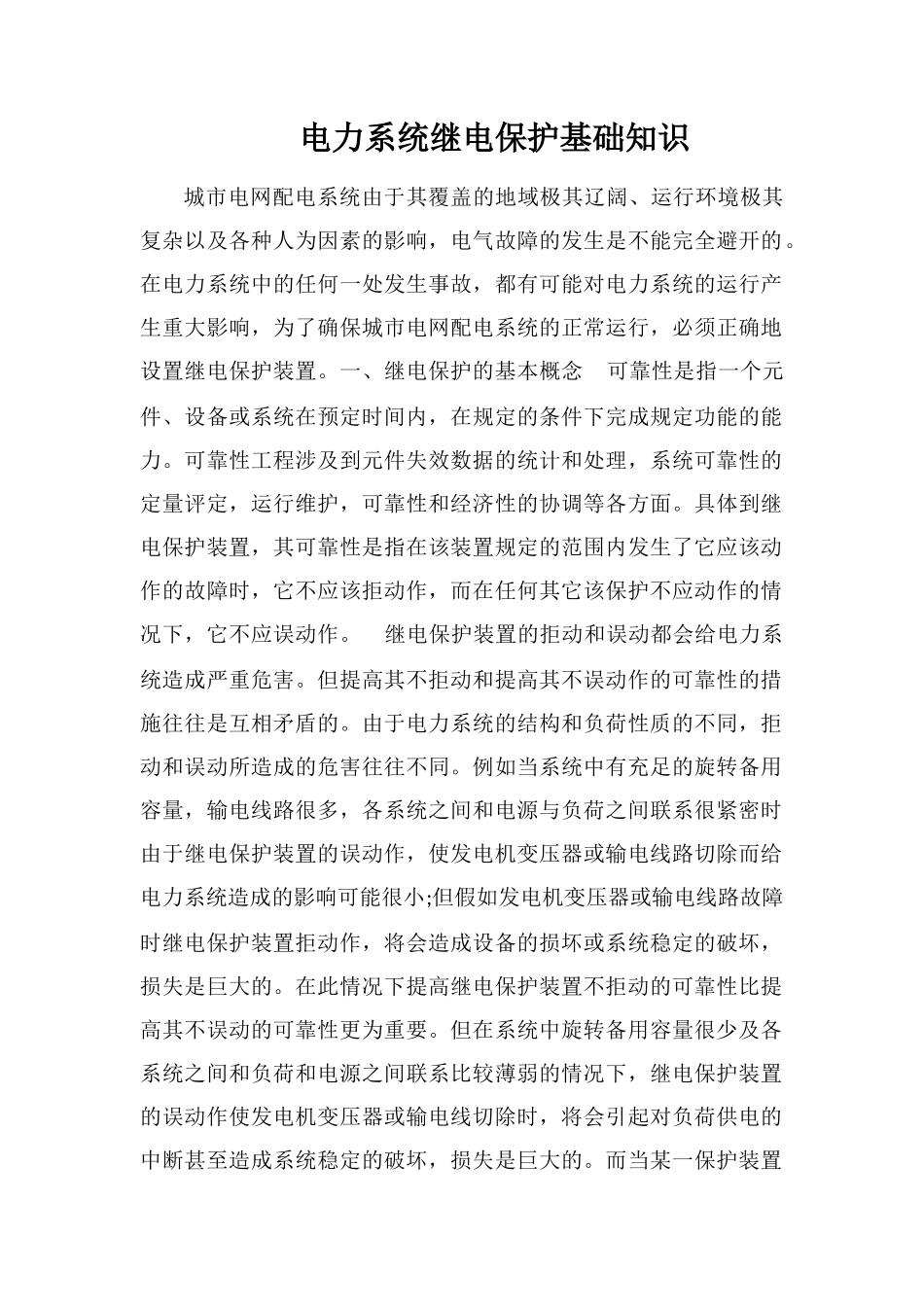

电力系统继电保护基础知识

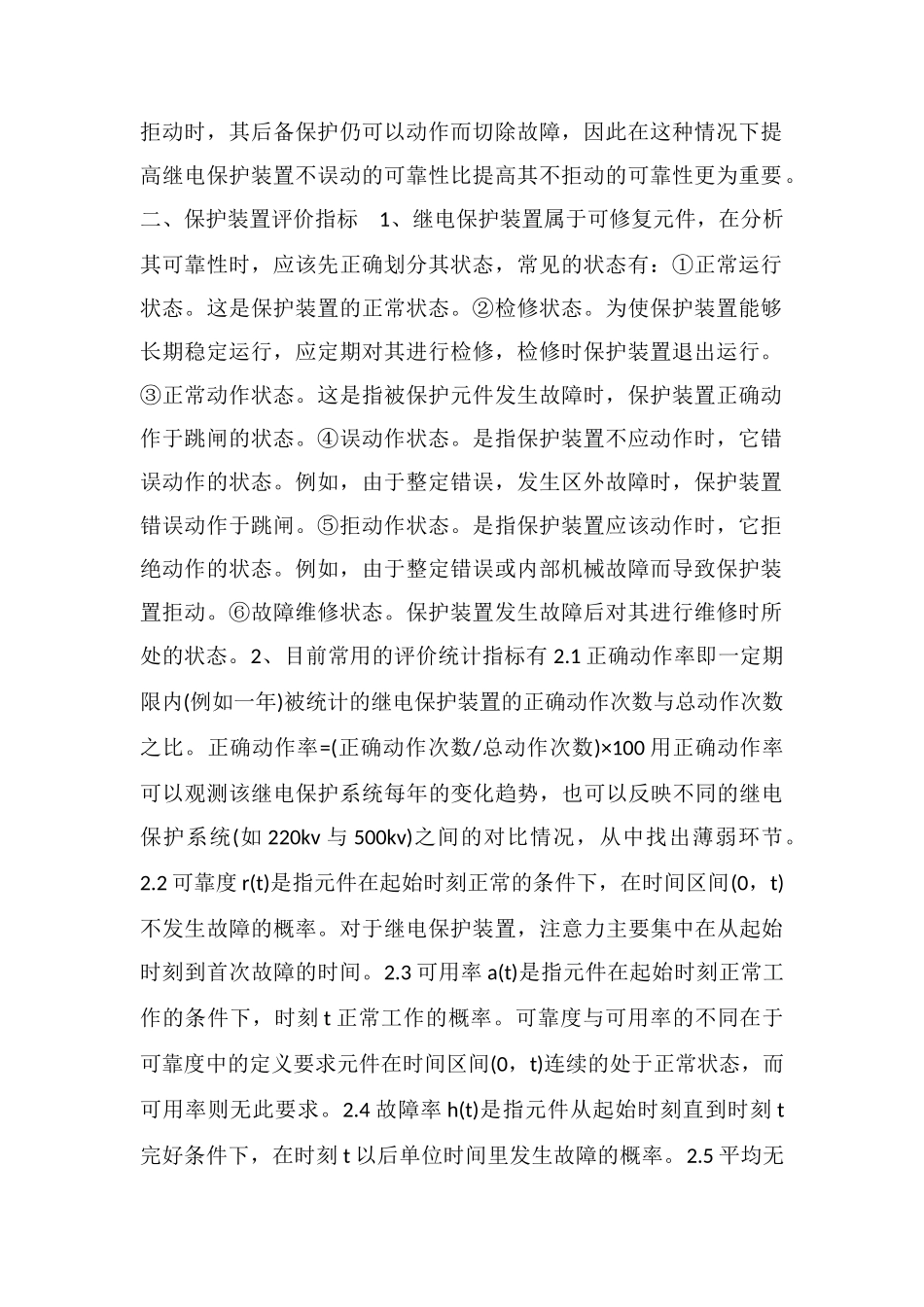

电力系统继电保护基础知识城市电网配电系统由于其覆盖的地域极其辽阔、运行环境极其复杂以及各种人为因素的影响，电气故障的发生是不能完全避开的。在电力系统中的任何一处发生事故，都有可能对电力系统的运行产生重大影响，为了确保城市电网配电系统的正常运行，必须正确地设置继电保护装置。一、继电保护的基本概念 可靠性是指一个元件、设备或系统在预定时间内，在规定的条件下完成规定功能的能力。可靠性工程涉及到元件失效数据的统计和处理，系统可靠性的定量评定，运行维护，可靠性和经济性的协调等各方面。具体到继电保护装置，其可靠性是指在该装置规定的范围内发生了它应该动作的故障时，它不应该拒动作，而在任何其它该保护不应动作的情况下，它不应误动作。 继电保护装置的拒动和误动都会给电力系统造成严重危害。但提高其不拒动和提高其不误动作的可靠性的措施往往是互相矛盾的。由于电力系统的结构和负荷性质的不同，拒动和误动所造成的危害往往不同。例如当系统中有充足的旋转备用容量，输电线路很多，各系统之间和电源与负荷之间联系很紧密时由于继电保护装置的误动作，使发电机变压器或输电线路切除而给电力系统造成的影响可能很小;但假如发电机变压器或输电线路故障时继电保护装置拒动作，将会造成设备的损坏或系统稳定的破坏，损失是巨大的。在此情况下提高继电保护装置不拒动的可靠性比提高其不误动的可靠性更为重要。但在系统中旋转备用容量很少及各系统之间和负荷和电源之间联系比较薄弱的情况下，继电保护装置的误动作使发电机变压器或输电线切除时，将会引起对负荷供电的中断甚至造成系统稳定的破坏，损失是巨大的。而当某一保护装置拒动时，其后备保护仍可以动作而切除故障，因此在这种情况下提高继电保护装置不误动的可靠性比提高其不拒动的可靠性更为重要。二、保护装置评价指标 1、继电保护装置属于可修复元件，在分析其可靠性时，应该先正确划分其状态，常见的状态有：①正常运行状态。这是保护装置的正常状态。②检修状态。为使保护装置能够长期稳定运行，应定期对其进行检修，检修时保护装置退出运行。③正常动作状态。这是指被保护元件发生故障时，保护装置正确动作于跳闸的状态。④误动作状态。是指保护装置不应动作时，它错误动作的状态。例如，由于整定错误，发生区外故障时，保护装置错误动作于跳闸。⑤拒动作状态。是指保护装置应该动作时，它拒绝动作的状态。例如，由于整定错误或内部机械故障而导致保护...
