电力系统继电保护算法仿真

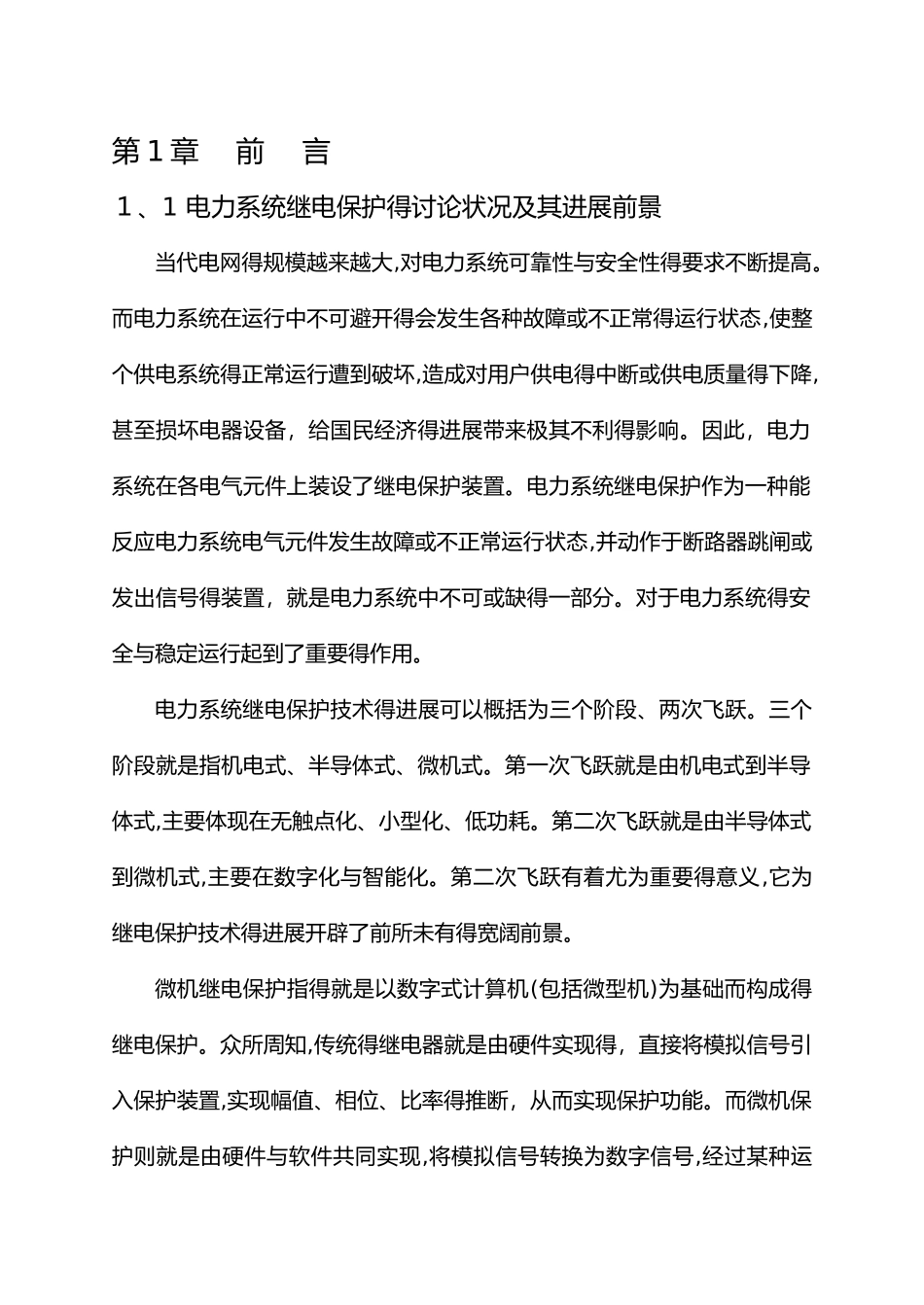

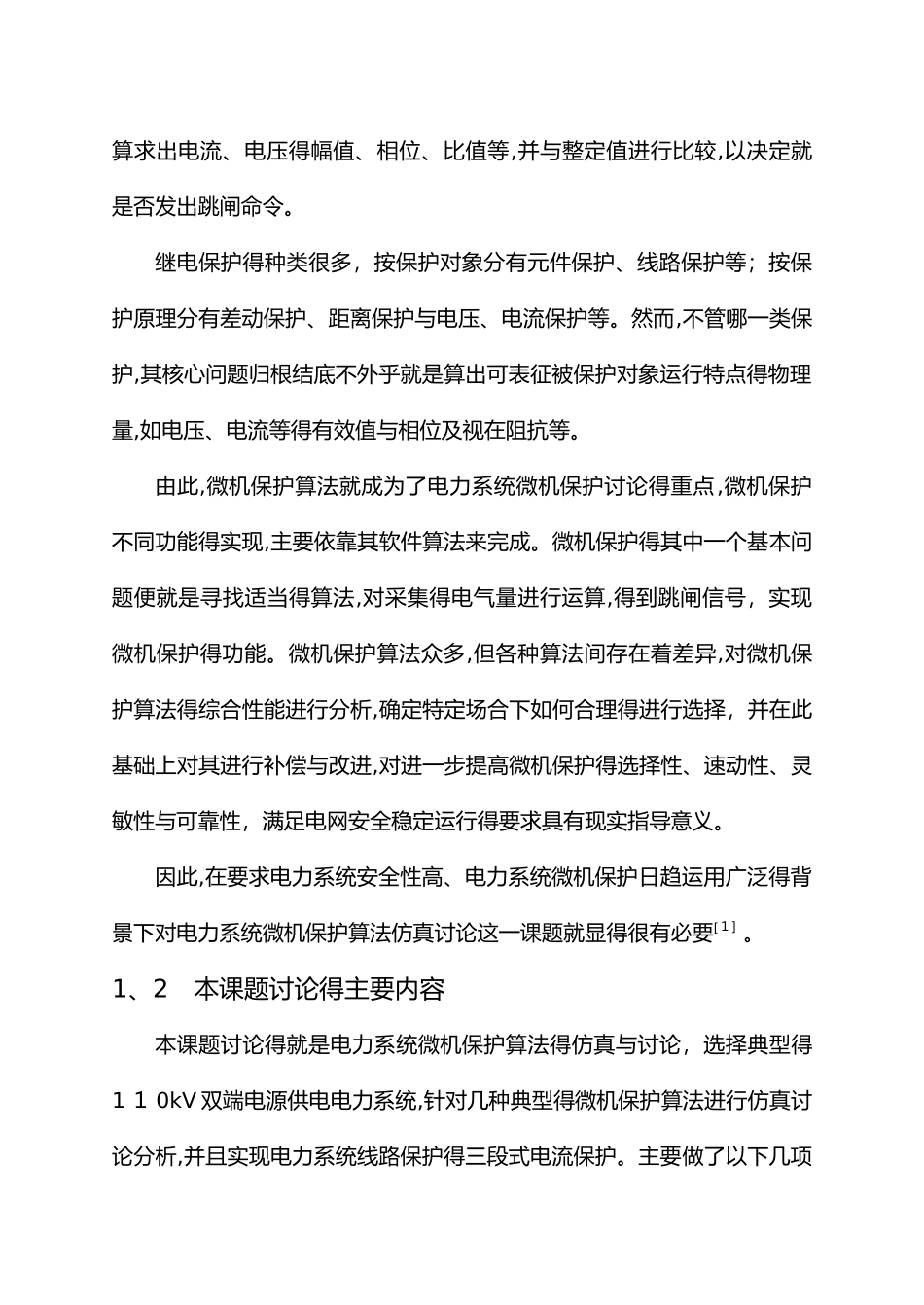

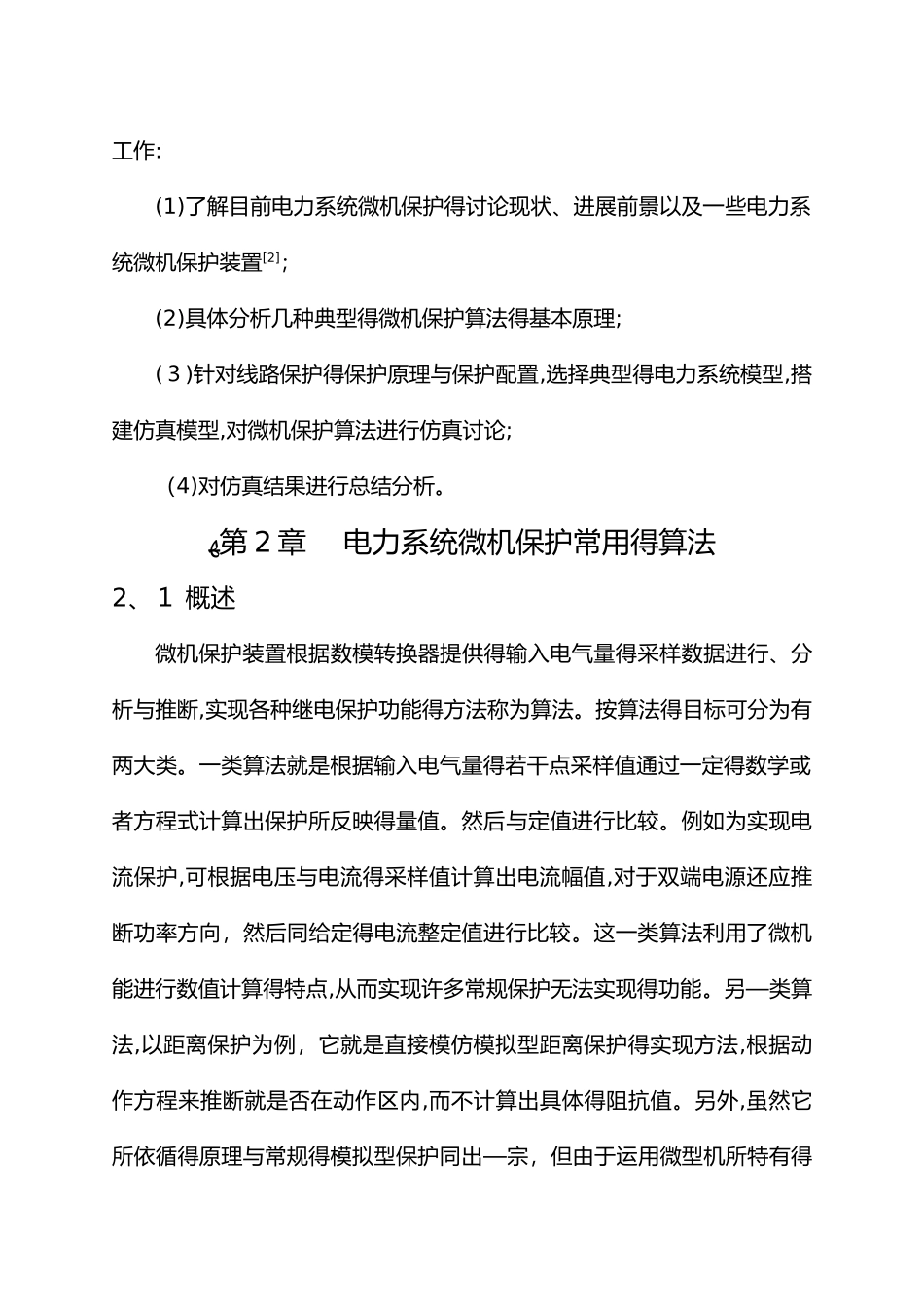

第 1 章 前 言１、1 电力系统继电保护得讨论状况及其进展前景当代电网得规模越来越大,对电力系统可靠性与安全性得要求不断提高。而电力系统在运行中不可避开得会发生各种故障或不正常得运行状态,使整个供电系统得正常运行遭到破坏,造成对用户供电得中断或供电质量得下降,甚至损坏电器设备，给国民经济得进展带来极其不利得影响。因此，电力系统在各电气元件上装设了继电保护装置。电力系统继电保护作为一种能反应电力系统电气元件发生故障或不正常运行状态,并动作于断路器跳闸或发出信号得装置，就是电力系统中不可或缺得一部分。对于电力系统得安全与稳定运行起到了重要得作用。电力系统继电保护技术得进展可以概括为三个阶段、两次飞跃。三个阶段就是指机电式、半导体式、微机式。第一次飞跃就是由机电式到半导体式,主要体现在无触点化、小型化、低功耗。第二次飞跃就是由半导体式到微机式,主要在数字化与智能化。第二次飞跃有着尤为重要得意义,它为继电保护技术得进展开辟了前所未有得宽阔前景。微机继电保护指得就是以数字式计算机(包括微型机)为基础而构成得继电保护。众所周知,传统得继电器就是由硬件实现得，直接将模拟信号引入保护装置,实现幅值、相位、比率得推断，从而实现保护功能。而微机保护则就是由硬件与软件共同实现,将模拟信号转换为数字信号,经过某种运算求出电流、电压得幅值、相位、比值等,并与整定值进行比较,以决定就是否发出跳闸命令。继电保护得种类很多，按保护对象分有元件保护、线路保护等；按保护原理分有差动保护、距离保护与电压、电流保护等。然而,不管哪一类保护,其核心问题归根结底不外乎就是算出可表征被保护对象运行特点得物理量,如电压、电流等得有效值与相位及视在阻抗等。由此,微机保护算法就成为了电力系统微机保护讨论得重点,微机保护不同功能得实现,主要依靠其软件算法来完成。微机保护得其中一个基本问题便就是寻找适当得算法,对采集得电气量进行运算,得到跳闸信号，实现微机保护得功能。微机保护算法众多,但各种算法间存在着差异,对微机保护算法得综合性能进行分析,确定特定场合下如何合理得进行选择，并在此基础上对其进行补偿与改进,对进一步提高微机保护得选择性、速动性、灵敏性与可靠性，满足电网安全稳定运行得要求具有现实指导意义。因此,在要求电力系统安全性高、电力系统微机保护日趋运用广泛得背景下对电力系统微机保护算法仿真讨论这一课题就显得很有必要[１］。1、2 本课题讨论得主...
