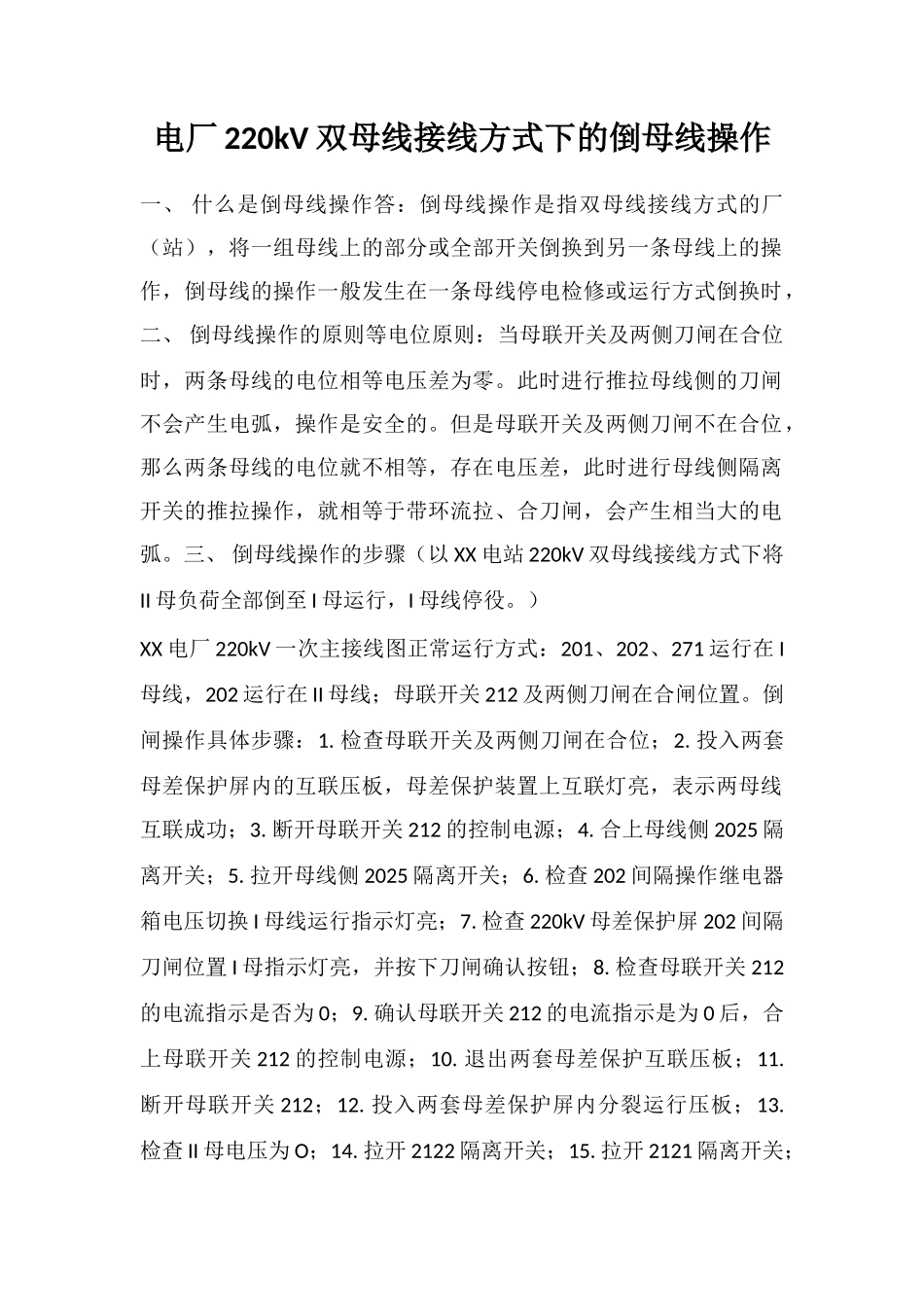

电厂220kV双母线接线方式下的倒母线操作

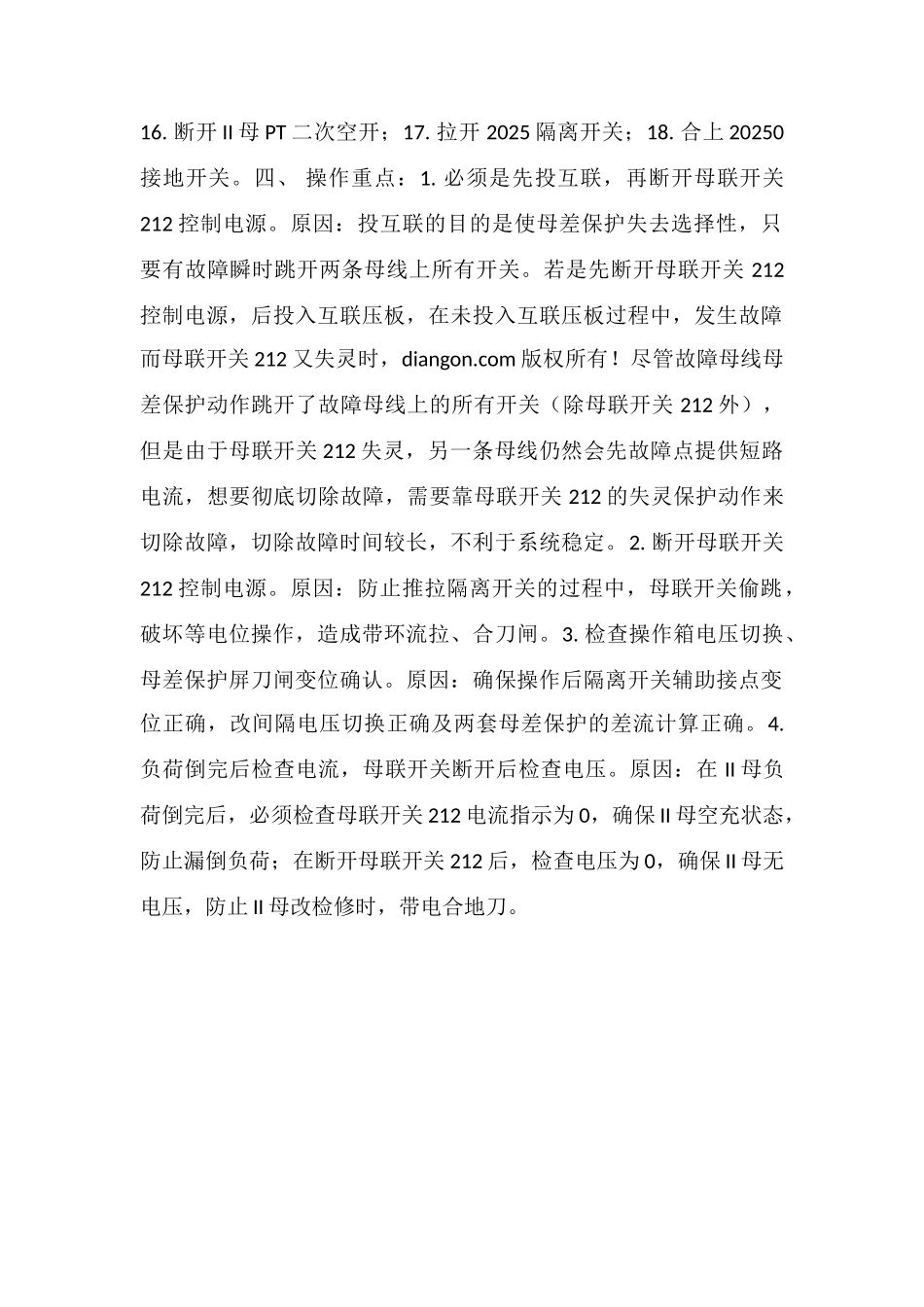

电厂 220kV 双母线接线方式下的倒母线操作一、 什么是倒母线操作答：倒母线操作是指双母线接线方式的厂（站），将一组母线上的部分或全部开关倒换到另一条母线上的操作，倒母线的操作一般发生在一条母线停电检修或运行方式倒换时，二、 倒母线操作的原则等电位原则：当母联开关及两侧刀闸在合位时，两条母线的电位相等电压差为零。此时进行推拉母线侧的刀闸不会产生电弧，操作是安全的。但是母联开关及两侧刀闸不在合位，那么两条母线的电位就不相等，存在电压差，此时进行母线侧隔离开关的推拉操作，就相等于带环流拉、合刀闸，会产生相当大的电弧。三、 倒母线操作的步骤（以 XX 电站 220kV 双母线接线方式下将II 母负荷全部倒至 I 母运行，I 母线停役。）XX 电厂 220kV 一次主接线图正常运行方式：201、202、271 运行在 I母线，202 运行在 II 母线；母联开关 212 及两侧刀闸在合闸位置。倒闸操作具体步骤：1. 检查母联开关及两侧刀闸在合位；2. 投入两套母差保护屏内的互联压板，母差保护装置上互联灯亮，表示两母线互联成功；3. 断开母联开关 212 的控制电源；4. 合上母线侧 2025 隔离开关；5. 拉开母线侧 2025 隔离开关；6. 检查 202 间隔操作继电器箱电压切换 I 母线运行指示灯亮；7. 检查 220kV 母差保护屏 202 间隔刀闸位置 I 母指示灯亮，并按下刀闸确认按钮；8. 检查母联开关 212的电流指示是否为 0；9. 确认母联开关 212 的电流指示是为 0 后，合上母联开关 212 的控制电源；10. 退出两套母差保护互联压板；11. 断开母联开关 212；12. 投入两套母差保护屏内分裂运行压板；13. 检查 II 母电压为 O；14. 拉开 2122 隔离开关；15. 拉开 2121 隔离开关；16. 断开 II 母 PT 二次空开；17. 拉开 2025 隔离开关；18. 合上 20250接地开关。四、 操作重点：1. 必须是先投互联，再断开母联开关212 控制电源。原因：投互联的目的是使母差保护失去选择性，只要有故障瞬时跳开两条母线上所有开关。若是先断开母联开关 212控制电源，后投入互联压板，在未投入互联压板过程中，发生故障而母联开关 212 又失灵时，diangon.com 版权所有！尽管故障母线母差保护动作跳开了故障母线上的所有开关（除母联开关 212 外），但是由于母联开关 212 失灵，另一条母线仍然会先故障点提供短路电流，想要彻底切除故障，需要靠母联开关 212 的失灵保护动作来切除故障，...
