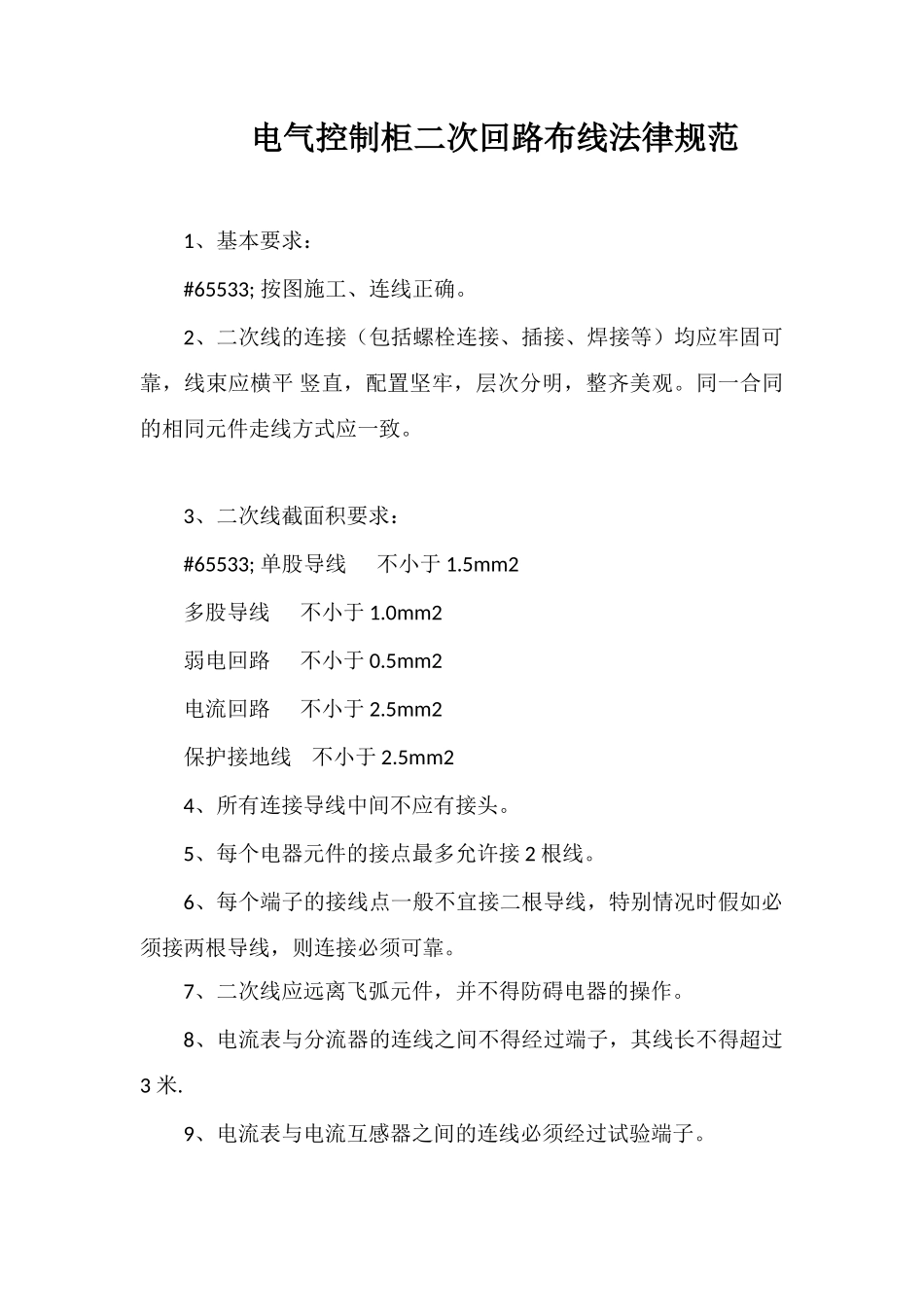

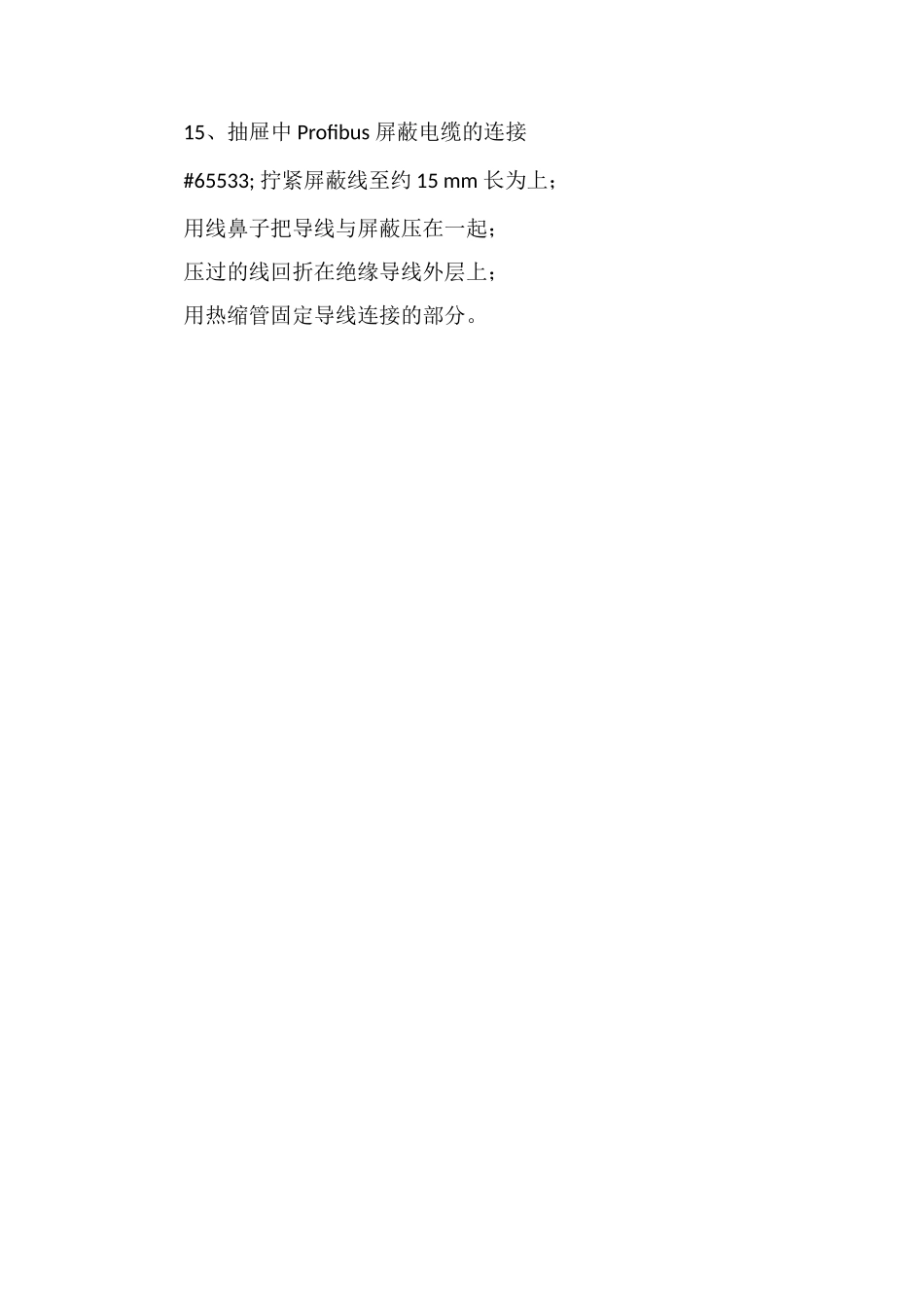

电气控制柜二次回路布线法律规范1、基本要求：#65533; 按图施工、连线正确。2、二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平 竖直，配置坚牢，层次分明，整齐美观。同一合同的相同元件走线方式应一致。3、二次线截面积要求：#65533; 单股导线 不小于 1.5mm2多股导线 不小于 1.0mm2弱电回路 不小于 0.5mm2电流回路 不小于 2.5mm2保护接地线 不小于 2.5mm24、所有连接导线中间不应有接头。5、每个电器元件的接点最多允许接 2 根线。6、每个端子的接线点一般不宜接二根导线，特别情况时假如必须接两根导线，则连接必须可靠。7、二次线应远离飞弧元件，并不得防碍电器的操作。8、电流表与分流器的连线之间不得经过端子，其线长不得超过3 米.9、电流表与电流互感器之间的连线必须经过试验端子。10、二次线不得从母线相间穿过。11、带电阻的 ProfibusBus 插头的连接（适用于一根电缆的连接）#65533; 仅一根电缆连接时，则导线与第一个接口连接推动开关置“ON”位置编织的屏蔽带准确的放置在金属导向装置上12、带电阻的 ProfibusBus 插头的连接（适用于二根电缆的连接）#65533; 连接的两根导线是在插头之内的串联推动开关置“OFF”位置编织的屏蔽带准确的放置在金属导向装置上13、不带电阻的 ProfibusBus 插头的连接#65533; 编织的屏蔽带准确的平放在金属导向装置上。#65533; 导向装置中的两根红绿线放置在刀口式端子上。绿导线：连接点 A红导线：连接点 B14、回拉式弹簧端子的联接#65533; 导线的剥线长度： 10 mm导线插入端子口中，直到感觉到导线已插到底部。15、抽屉中 Profibus 屏蔽电缆的连接#65533; 拧紧屏蔽线至约 15 mm 长为上；用线鼻子把导线与屏蔽压在一起；压过的线回折在绝缘导线外层上；用热缩管固定导线连接的部分。
