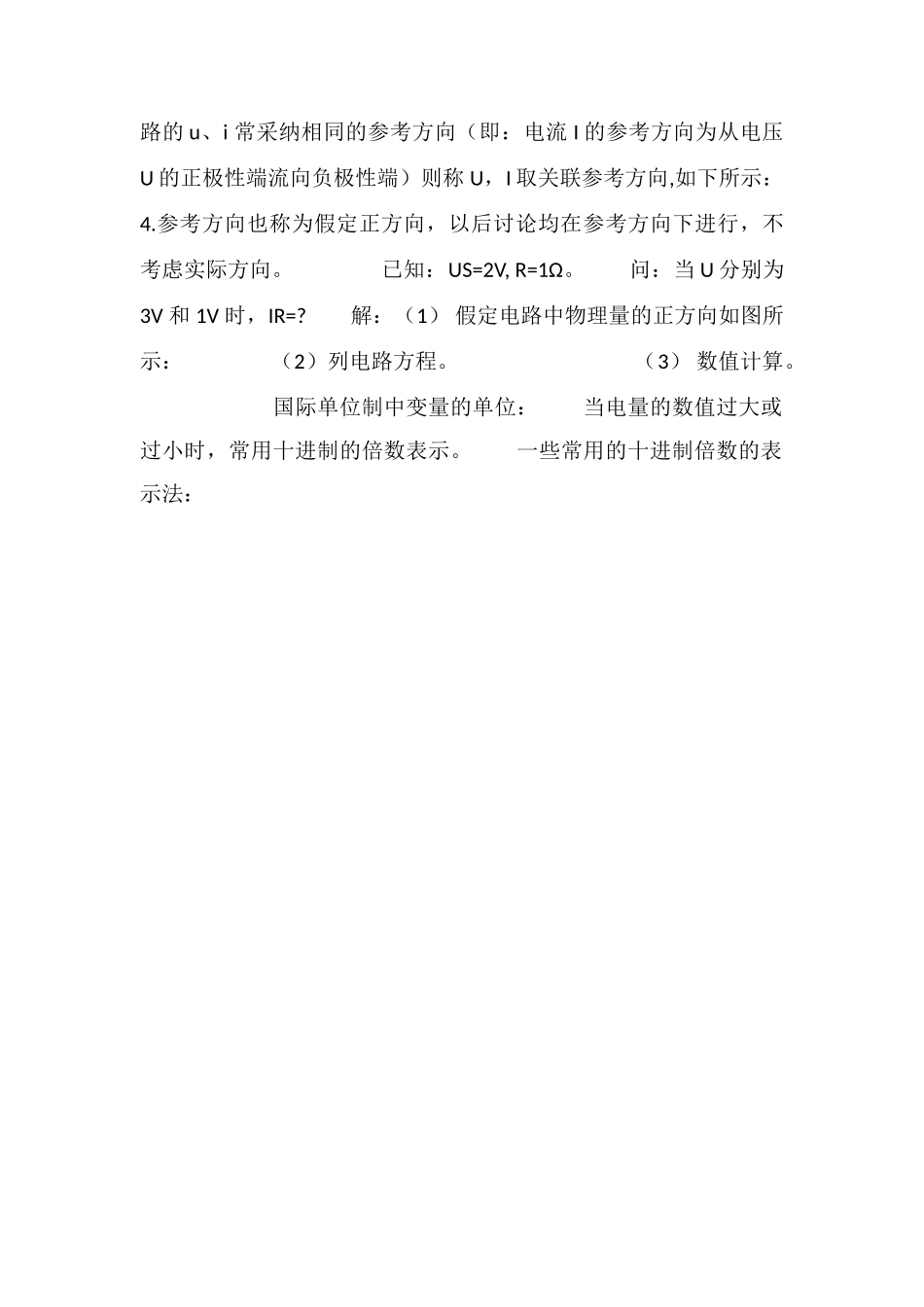

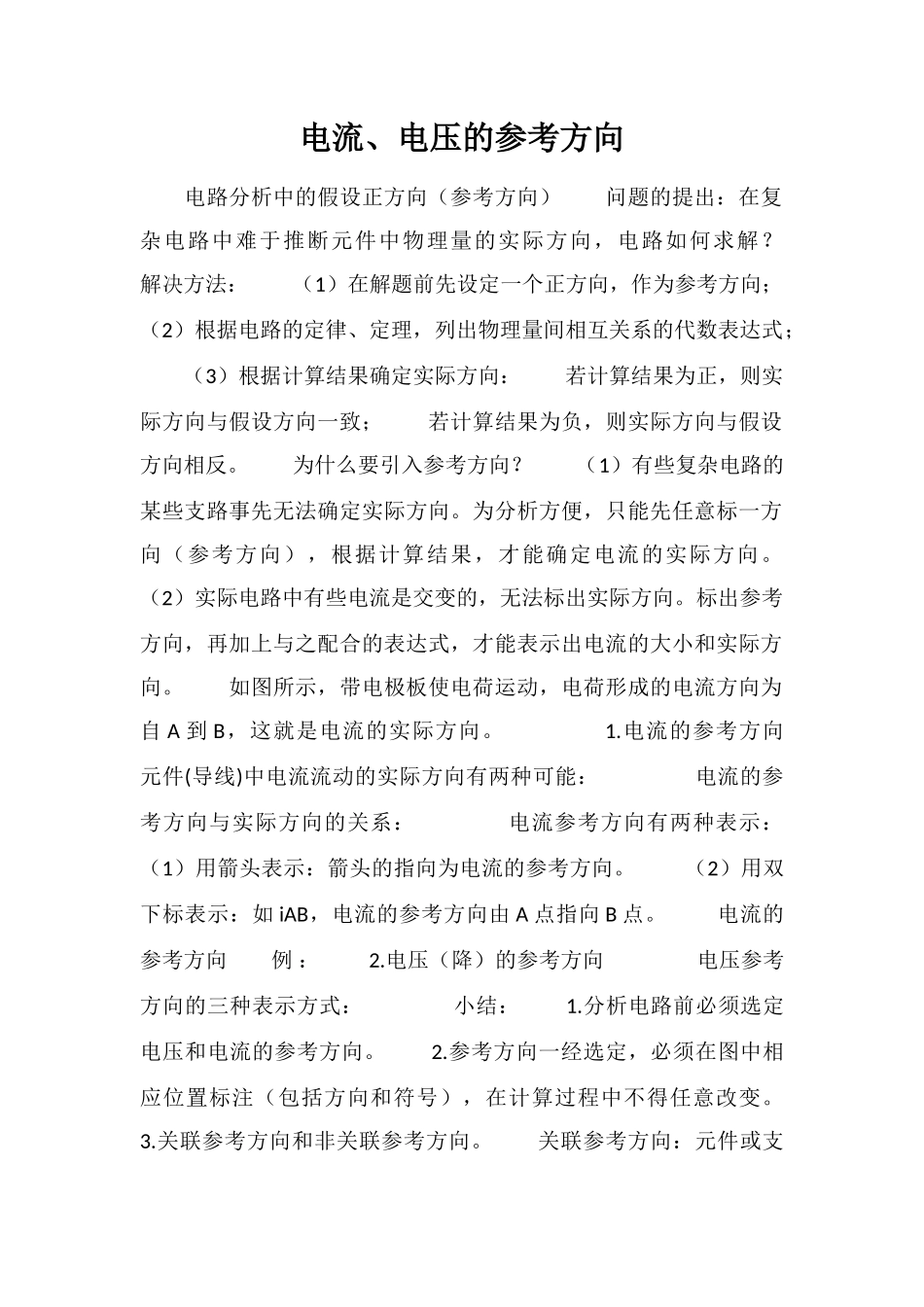

电流、电压的参考方向 电路分析中的假设正方向（参考方向） 问题的提出：在复杂电路中难于推断元件中物理量的实际方向，电路如何求解？ 解决方法： （1）在解题前先设定一个正方向，作为参考方向； （2）根据电路的定律、定理，列出物理量间相互关系的代数表达式； （3）根据计算结果确定实际方向： 若计算结果为正，则实际方向与假设方向一致； 若计算结果为负，则实际方向与假设方向相反。 为什么要引入参考方向？ （1）有些复杂电路的某些支路事先无法确定实际方向。为分析方便，只能先任意标一方向（参考方向），根据计算结果，才能确定电流的实际方向。 （2）实际电路中有些电流是交变的，无法标出实际方向。标出参考方向，再加上与之配合的表达式，才能表示出电流的大小和实际方向。 如图所示，带电极板使电荷运动，电荷形成的电流方向为自 A 到 B，这就是电流的实际方向。 1.电流的参考方向 元件(导线)中电流流动的实际方向有两种可能： 电流的参考方向与实际方向的关系： 电流参考方向有两种表示： （1）用箭头表示：箭头的指向为电流的参考方向。 （2）用双下标表示：如 iAB，电流的参考方向由 A 点指向 B 点。 电流的参考方向 例 ： 2.电压（降）的参考方向 电压参考方向的三种表示方式： 小结： 1.分析电路前必须选定电压和电流的参考方向。 2.参考方向一经选定，必须在图中相应位置标注（包括方向和符号），在计算过程中不得任意改变。 3.关联参考方向和非关联参考方向。 关联参考方向：元件或支路的 u、i 常采纳相同的参考方向（即：电流 I 的参考方向为从电压U 的正极性端流向负极性端）则称 U，I 取关联参考方向,如下所示： 4.参考方向也称为假定正方向，以后讨论均在参考方向下进行，不考虑实际方向。 已知：US=2V, R=1Ω。 问：当 U 分别为 3V 和 1V 时，IR=? 解：（1） 假定电路中物理量的正方向如图所示： （2）列电路方程。 （3） 数值计算。 国际单位制中变量的单位： 当电量的数值过大或过小时，常用十进制的倍数表示。 一些常用的十进制倍数的表示法：
