电磁式低压电器的结构和工作原理VIP专享

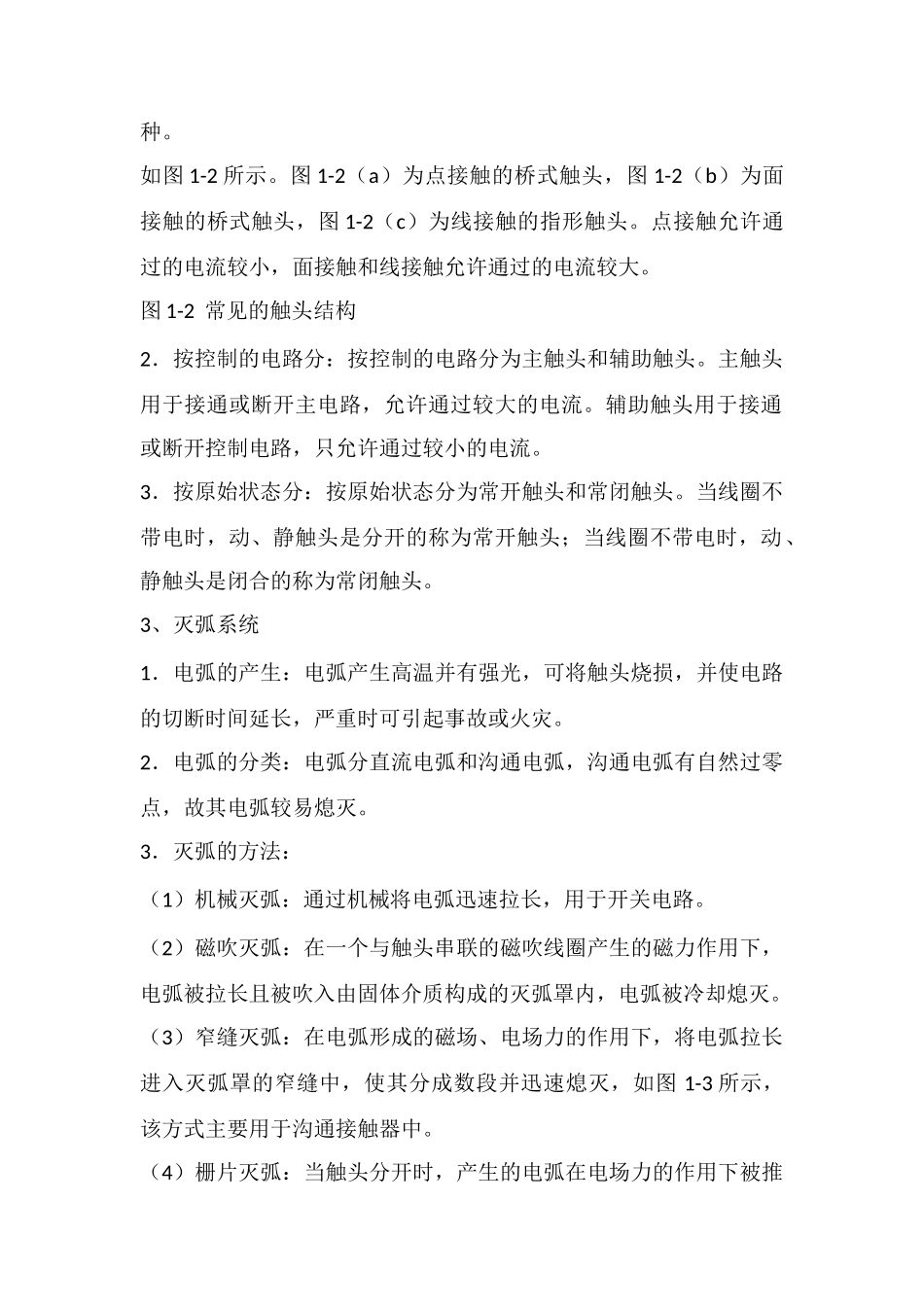

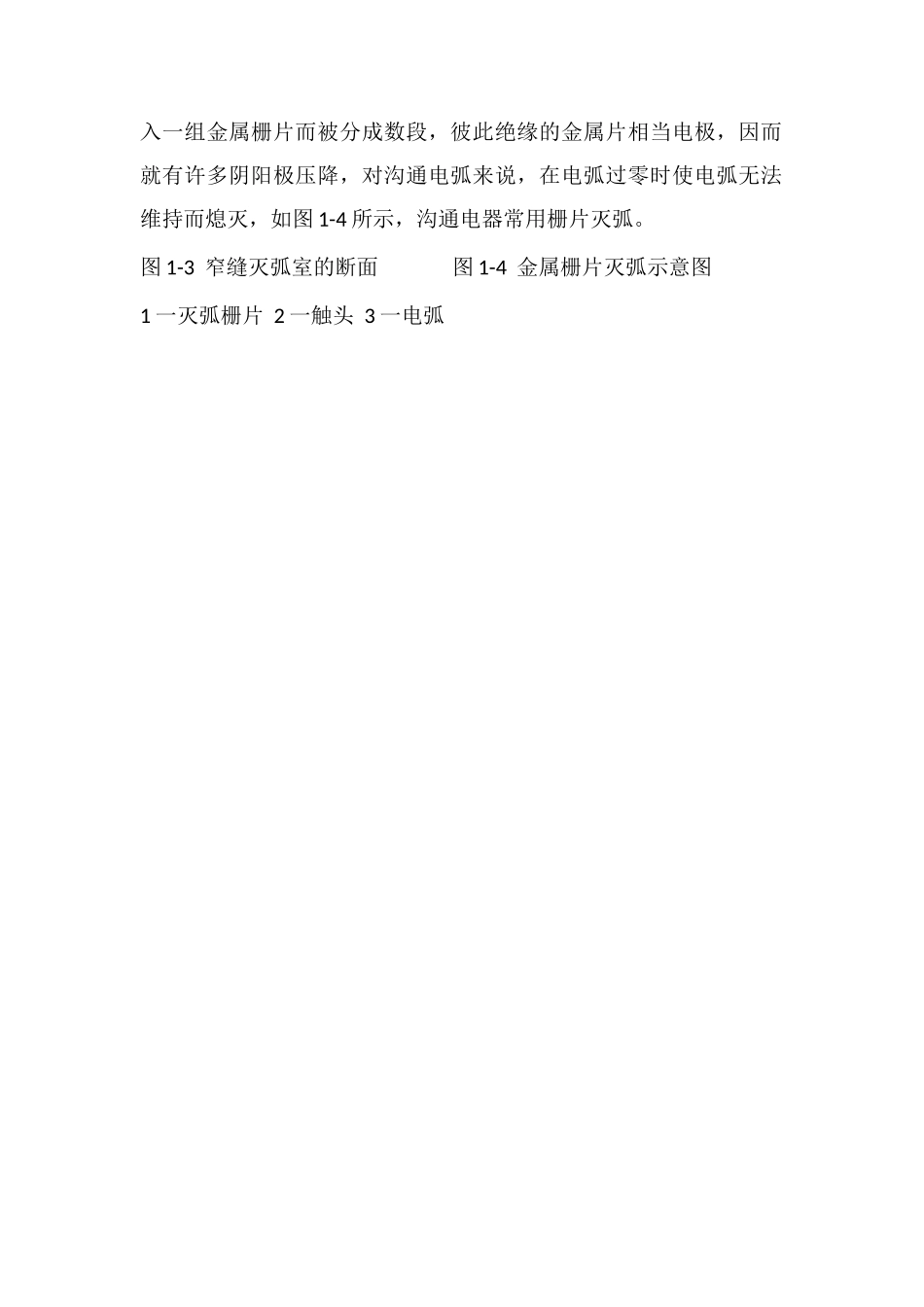

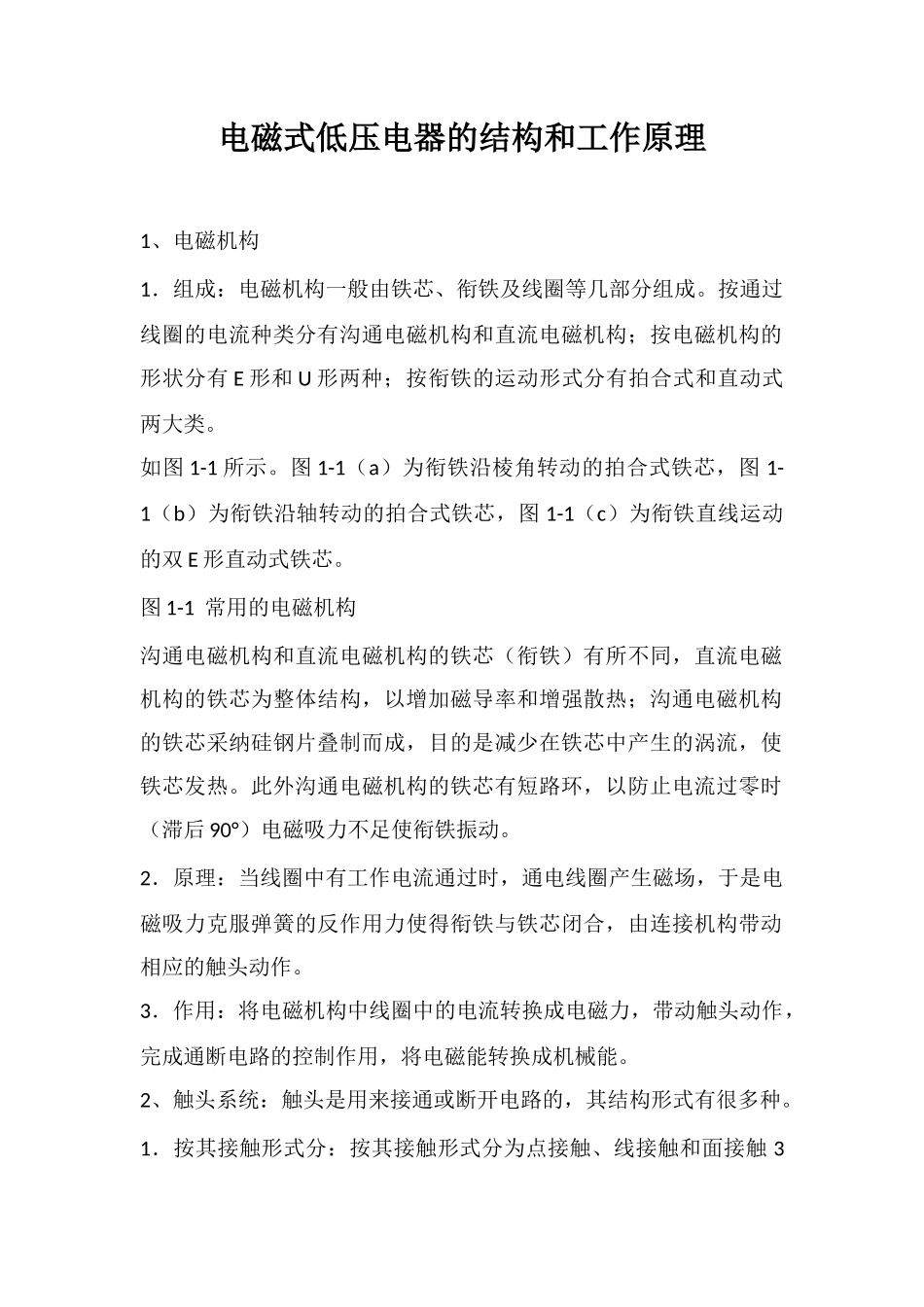

电磁式低压电器的结构和工作原理1、电磁机构1．组成：电磁机构一般由铁芯、衔铁及线圈等几部分组成。按通过线圈的电流种类分有沟通电磁机构和直流电磁机构；按电磁机构的形状分有 E 形和 U 形两种；按衔铁的运动形式分有拍合式和直动式两大类。如图 1-1 所示。图 1-1（a）为衔铁沿棱角转动的拍合式铁芯，图 1-1（b）为衔铁沿轴转动的拍合式铁芯，图 1-1（c）为衔铁直线运动的双 E 形直动式铁芯。图 1-1 常用的电磁机构沟通电磁机构和直流电磁机构的铁芯（衔铁）有所不同，直流电磁机构的铁芯为整体结构，以增加磁导率和增强散热；沟通电磁机构的铁芯采纳硅钢片叠制而成，目的是减少在铁芯中产生的涡流，使铁芯发热。此外沟通电磁机构的铁芯有短路环，以防止电流过零时（滞后 90°）电磁吸力不足使衔铁振动。2．原理：当线圈中有工作电流通过时，通电线圈产生磁场，于是电磁吸力克服弹簧的反作用力使得衔铁与铁芯闭合，由连接机构带动相应的触头动作。3．作用：将电磁机构中线圈中的电流转换成电磁力，带动触头动作，完成通断电路的控制作用，将电磁能转换成机械能。2、触头系统：触头是用来接通或断开电路的，其结构形式有很多种。1．按其接触形式分：按其接触形式分为点接触、线接触和面接触 3种。如图 1-2 所示。图 1-2（a）为点接触的桥式触头，图 1-2（b）为面接触的桥式触头，图 1-2（c）为线接触的指形触头。点接触允许通过的电流较小，面接触和线接触允许通过的电流较大。图 1-2 常见的触头结构2．按控制的电路分：按控制的电路分为主触头和辅助触头。主触头用于接通或断开主电路，允许通过较大的电流。辅助触头用于接通或断开控制电路，只允许通过较小的电流。3．按原始状态分：按原始状态分为常开触头和常闭触头。当线圈不带电时，动、静触头是分开的称为常开触头；当线圈不带电时，动、静触头是闭合的称为常闭触头。3、灭弧系统1．电弧的产生：电弧产生高温并有强光，可将触头烧损，并使电路的切断时间延长，严重时可引起事故或火灾。2．电弧的分类：电弧分直流电弧和沟通电弧，沟通电弧有自然过零点，故其电弧较易熄灭。3．灭弧的方法：（1）机械灭弧：通过机械将电弧迅速拉长，用于开关电路。（2）磁吹灭弧：在一个与触头串联的磁吹线圈产生的磁力作用下，电弧被拉长且被吹入由固体介质构成的灭弧罩内，电弧被冷却熄灭。（3）窄缝灭弧：在电弧形成的磁场、电场力的作用下，将电弧拉长进入灭弧罩的窄缝中，使其分...
