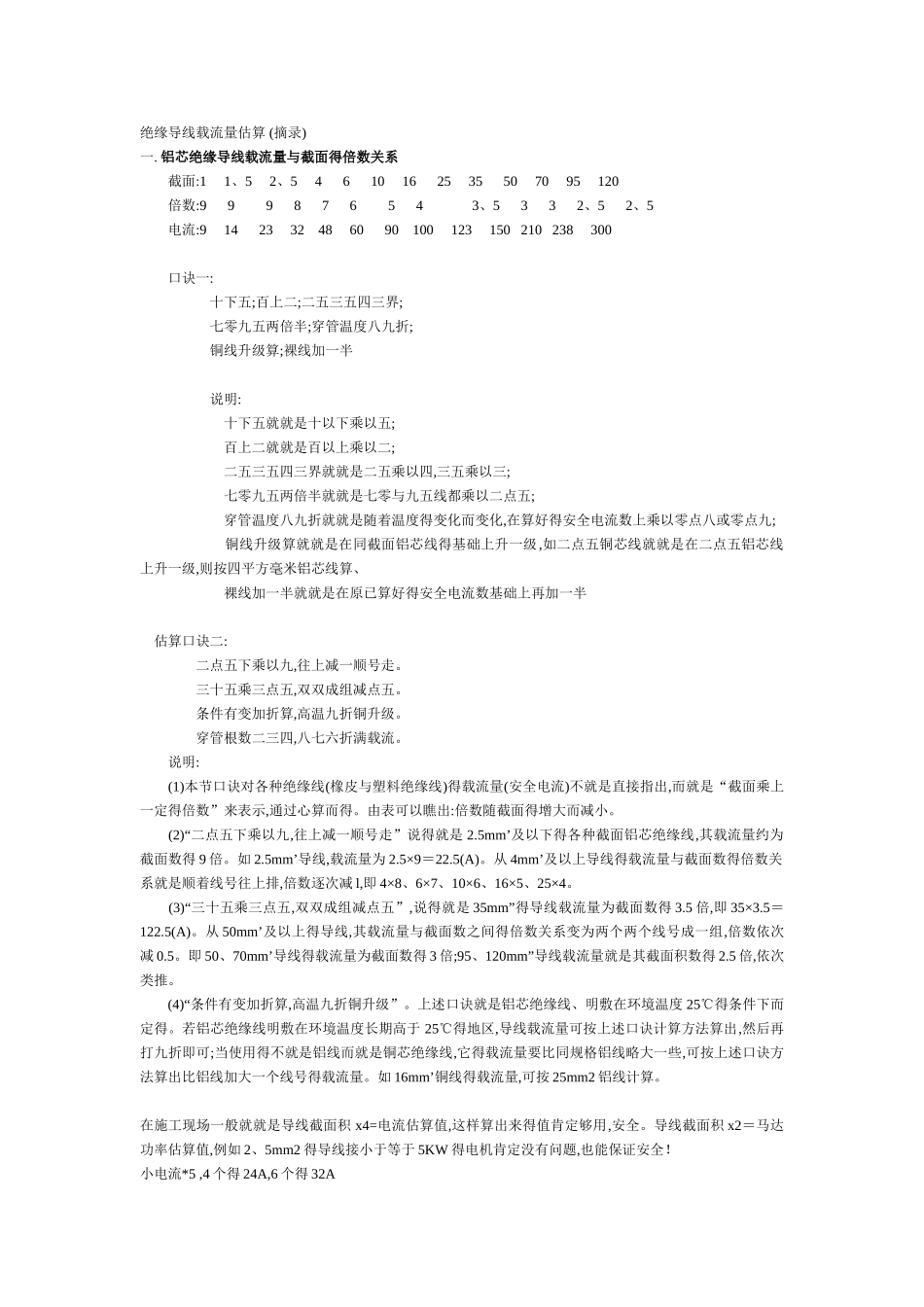

绝缘导线载流量估算 (摘录)一. 铝芯绝缘导线载流量与截面得倍数关系 截面:1 1、5 2、5 4 6 10 16 25 35 50 70 95 120 倍数:9 9 9 8 7 6 5 4 3、5 3 3 2、5 2、5 电流:9 14 23 32 48 60 90 100 123 150 210 238 300 口诀一: 十下五;百上二;二五三五四三界; 七零九五两倍半;穿管温度八九折; 铜线升级算;裸线加一半 说明: 十下五就就是十以下乘以五; 百上二就就是百以上乘以二; 二五三五四三界就就是二五乘以四,三五乘以三; 七零九五两倍半就就是七零与九五线都乘以二点五; 穿管温度八九折就就是随着温度得变化而变化,在算好得安全电流数上乘以零点八或零点九; 铜线升级算就就是在同截面铝芯线得基础上升一级,如二点五铜芯线就就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算、 裸线加一半就就是在原已算好得安全电流数基础上再加一半 估算口诀二: 二点五下乘以九,往上减一顺号走。 三十五乘三点五,双双成组减点五。 条件有变加折算,高温九折铜升级。 穿管根数二三四,八七六折满载流。 说明: (1)本节口诀对各种绝缘线(橡皮与塑料绝缘线)得载流量(安全电流)不就是直接指出,而就是“截面乘上一定得倍数”来表示,通过心算而得。由表可以瞧出:倍数随截面得增大而减小。 (2)“二点五下乘以九,往上减一顺号走”说得就是 2.5mm’及以下得各种截面铝芯绝缘线,其载流量约为截面数得 9 倍。如 2.5mm’导线,载流量为 2.5×9＝22.5(A)。从 4mm’及以上导线得载流量与截面数得倍数关系就是顺着线号往上排,倍数逐次减 l,即 4×8、6×7、10×6、16×5、25×4。 (3)“三十五乘三点五,双双成组减点五”,说得就是 35mm”得导线载流量为截面数得 3.5 倍,即 35×3.5＝122.5(A)。从 50mm’及以上得导线,其载流量与截面数之间得倍数关系变为两个两个线号成一组,倍数依次减 0.5。即 50、70mm’导线得载流量为截面数得 3 倍;95、120mm”导线载流量就是其截面积数得 2.5 倍,依次类推。 (4)“条件有变加折算,高温九折铜升级”。上述口诀就是铝芯绝缘线、明敷在环境温度 25℃得条件下而定得。若铝芯绝缘线明敷在环境温度长期高于 25℃得地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用得不就是铝线而就是铜芯绝缘线,它得载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号得载流量。如 16mm’铜线得载流量,可按 25mm2 铝线计算。在施工现场一...
