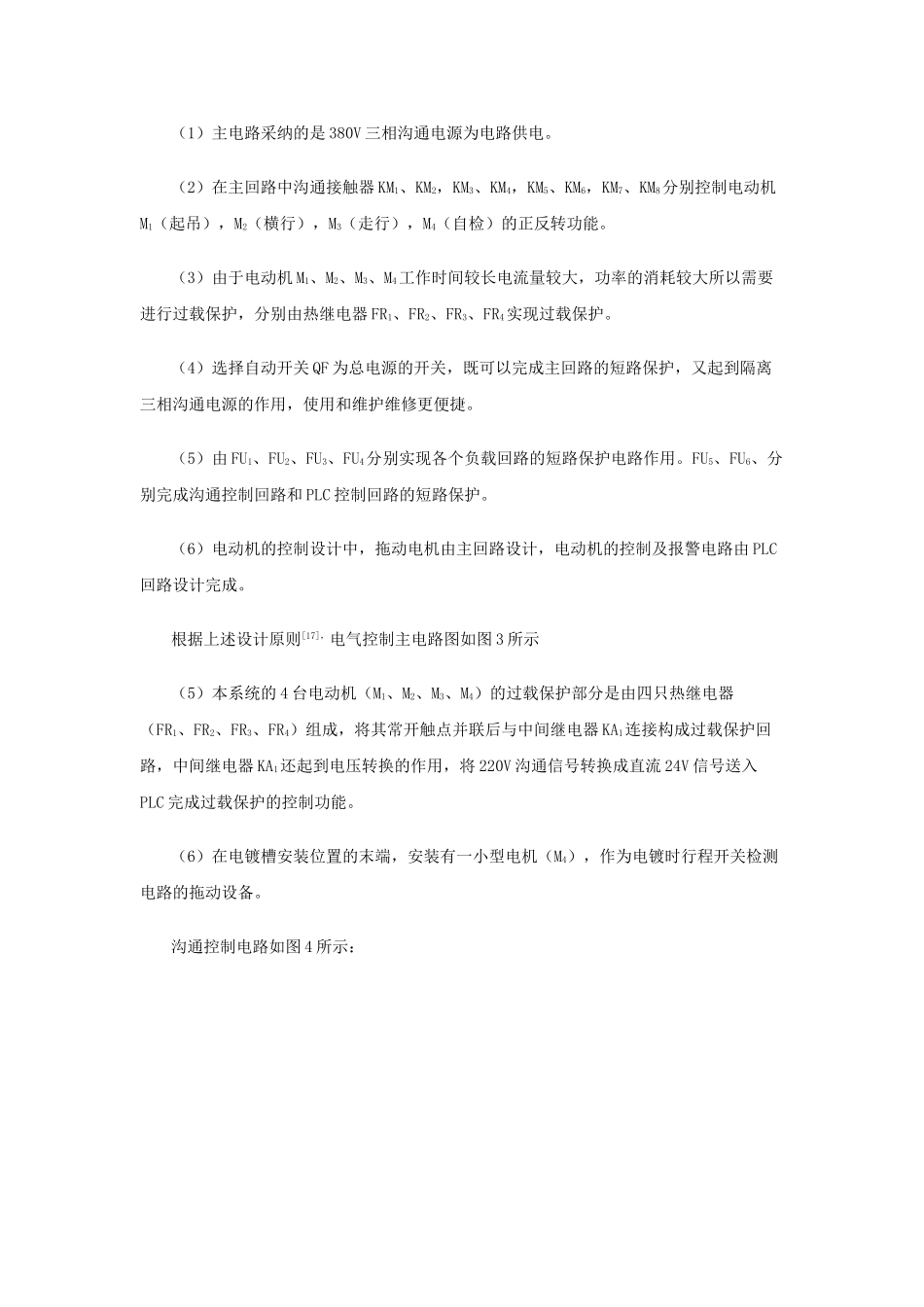

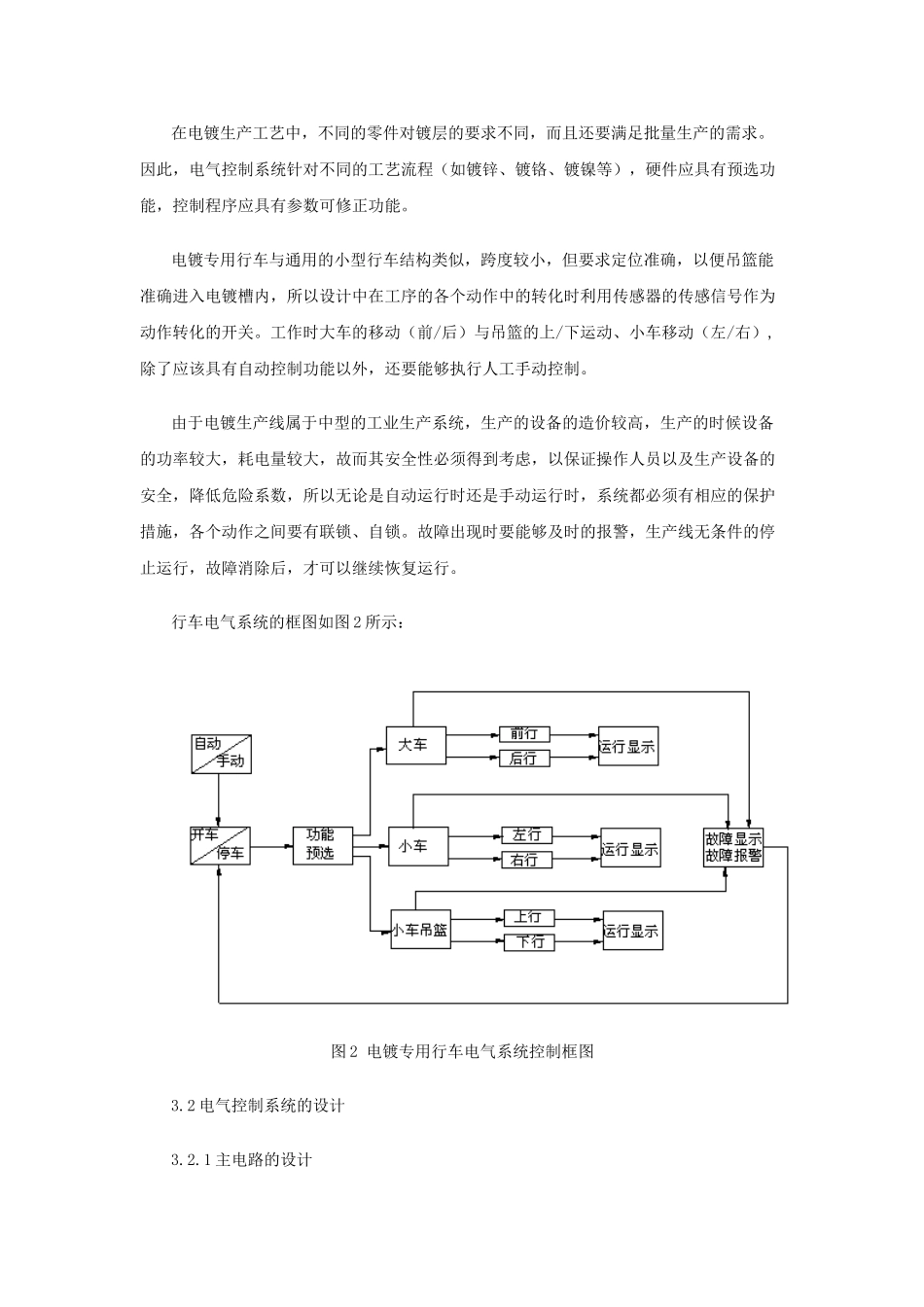

2 电镀生产线专用行车的技术要求2.1 电镀生产线的工艺要求本课题讨论的电镀生产线属于小型生产企业的电镀生产线。电镀小型专业行车，其运动形式主要有三种：即大车拖动的行车前后运动和提升机构的重物的升降运动以及小车在镀槽方向上的左右运动。电镀专用行车设备是采纳远距离控制，起吊重量是 500kg 以下（含电镀装具和电镀件），生产效率高，劳动强度低的专用自动化起吊设备。电镀专用行车的结构与工艺流程图 1 所示：图 1 电镀专用行车示意图电镀专用行车在生产线上的工作顺序是：操作人员在操作区域将待加工的零件装入吊篮，并发出开车指令，专用行车的小车便自动提升吊篮至吊梁顶部，大车同时自动前行。前行至电镀生产现场时大车停止运行，小车牵引吊篮以及生产工件自动逐段前行，按工艺设定的要求在各镀槽前停车，吊篮自动下降至电镀槽内，停留一定的时间（在各槽停留的时间预先按工艺要求设定）后自动提升吊篮，如此完成电镀工艺规定的每一道工序，直至生产线的终端，大车自动后行返回操作区域，小车自动右行自动返回原位，卸下吊篮内处理好的零件，重新装料待出发指令后进入下一次加工循环。在电镀生产工艺中，不同的零件对镀层的要求不同，而且还要满足批量生产的需求。因此，电气控制系统针对不同的工艺流程（如镀锌、镀铬、镀镍等），硬件应具有预选功能，控制程序应具有参数可修正功能。电镀专用行车与通用的小型行车结构类似，跨度较小，但要求定位准确，以便吊篮能准确进入电镀槽内，所以设计中在工序的各个动作中的转化时利用传感器的传感信号作为动作转化的开关。工作时大车的移动（前/后）与吊篮的上/下运动、小车移动（左/右）,除了应该具有自动控制功能以外，还要能够执行人工手动控制。由于电镀生产线属于中型的工业生产系统，生产的设备的造价较高，生产的时候设备的功率较大，耗电量较大，故而其安全性必须得到考虑，以保证操作人员以及生产设备的安全，降低危险系数，所以无论是自动运行时还是手动运行时，系统都必须有相应的保护措施，各个动作之间要有联锁、自锁。故障出现时要能够及时的报警，生产线无条件的停止运行，故障消除后，才可以继续恢复运行。行车电气系统的框图如图 2 所示：图 2 电镀专用行车电气系统控制框图3.2 电气控制系统的设计3.2.1 主电路的设计（1）主电路采纳的是 380V 三相沟通电源为电路供电。（2）在主回路中沟通接触器 KM1、KM2，KM3、KM4，KM5、KM6，KM7、KM8分别控制电动机...
